万可280系列导轨式接线端子结构设计

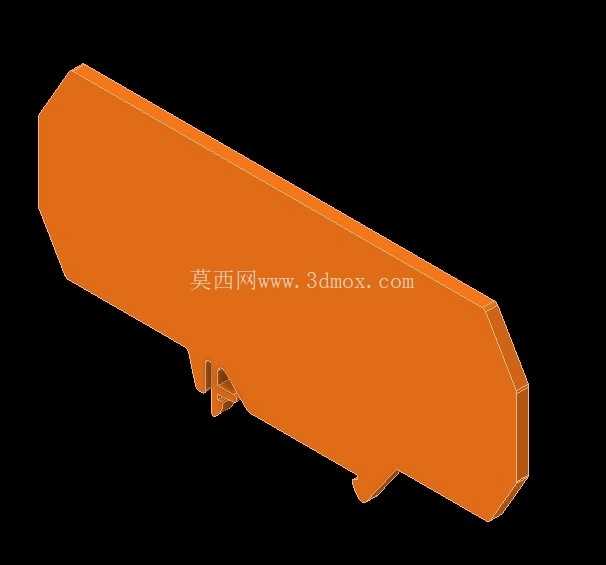

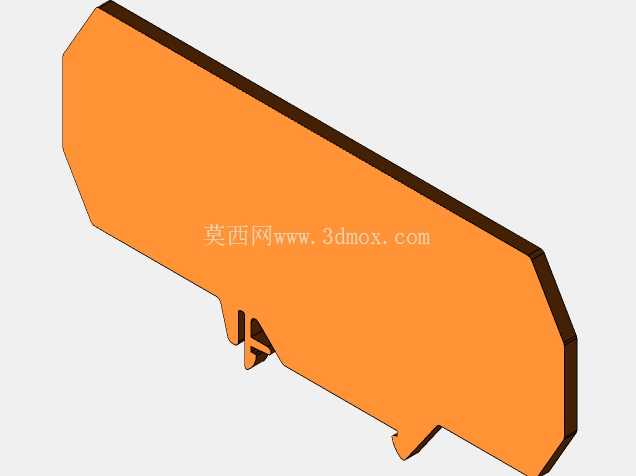

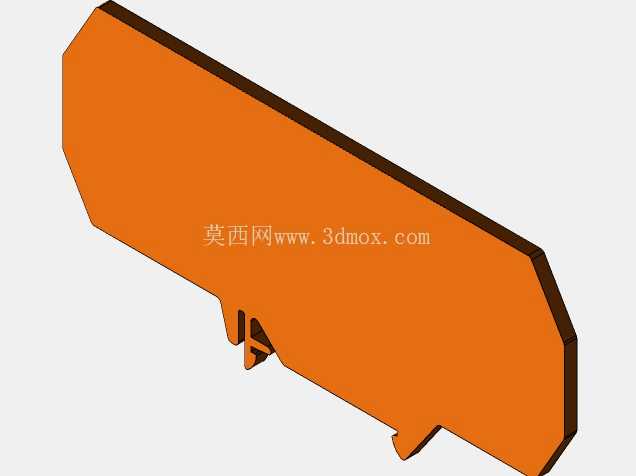

　　在低压配电、工业控制柜、PLC IO站、楼宇电气布线等场景里，导轨式接线端子是承担导线接续、分路、信号转接的核心基础元件，万可280系列作为弹簧夹持类端子的经典款型，其结构设计完全围绕现场安装效率、长期连接可靠性、柜内空间利用率三个核心工程需求展开。从实际应用来看，这类端子广泛适配0.5-6平方毫米的软硬导线，不管是工厂自动化产线的控制柜内部动力线分接，还是楼宇配电竖井里的信号回路转接，亦或是新能源设备内部的低压线束排布，都能看到同结构端子的应用，相比传统螺丝端子，它的弹簧夹持结构不会因为设备长期运行的振动出现螺丝松动、接触电阻升高的问题，也不需要运维人员定期复紧接线螺丝，大幅降低了后期运维的工作量。

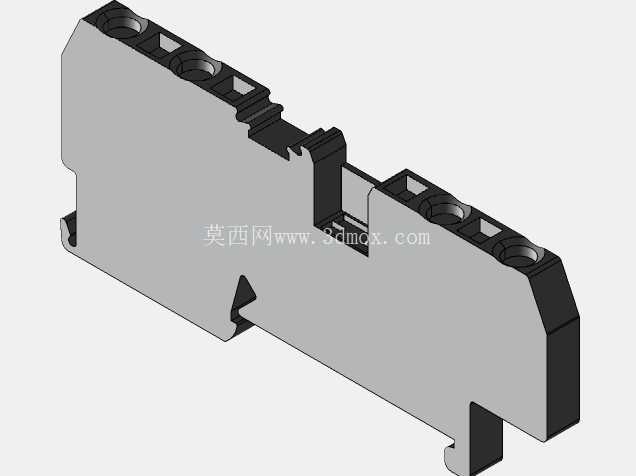

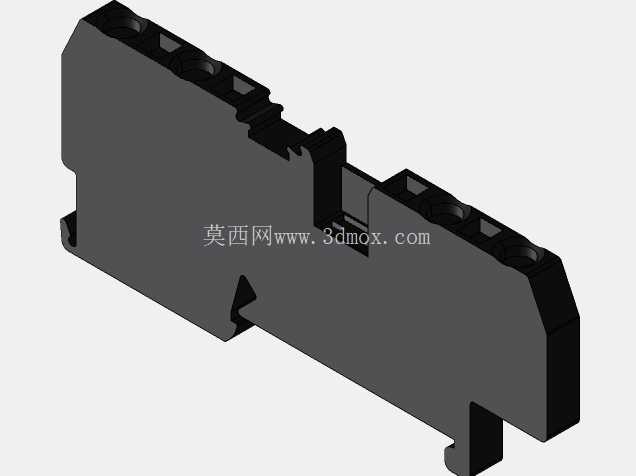

　　从设计思路上看，这款端子采用了单侧操作的直插式接线结构，接线位的操作孔与导线插入口同轴线布置，现场接线时只需要用标准一字螺丝刀按压操作孔，就能打开弹簧夹持结构，将剥好长度的导线直接插入接线腔，松开螺丝刀后弹簧会自动压紧导线，整个接线过程不需要额外的扭矩控制，哪怕是新入行的电工也能快速完成操作，避免了螺丝端子因为拧接过紧压断铜丝、拧接过松接触不良的人为操作问题。端子的壳体采用阻燃PA66材质，满足UL94-V0阻燃等级，在柜内出现局部过流发热的情况时，壳体不会出现熔融滴落的问题，能够有效阻断故障范围扩大，同时壳体的爬电距离与电气间隙完全符合低压电气设备的安全规范，相邻接线位之间的绝缘隔离筋高度足够，哪怕是在潮湿、多粉尘的工业现场，也不会出现相邻回路飞弧短路的问题。

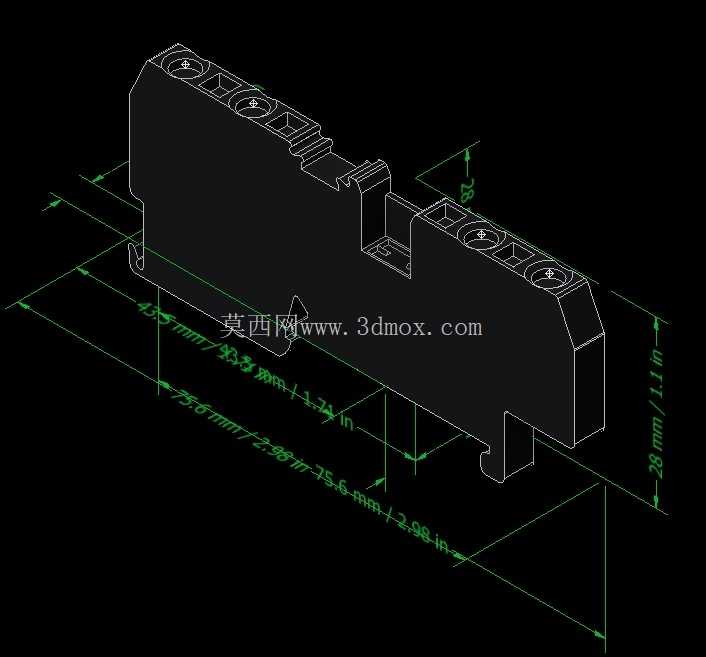

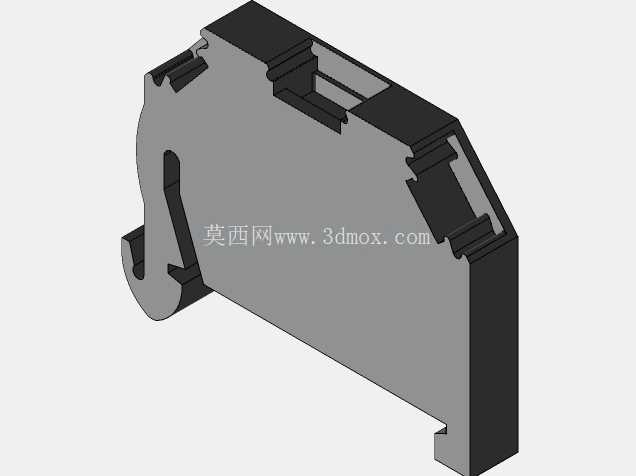

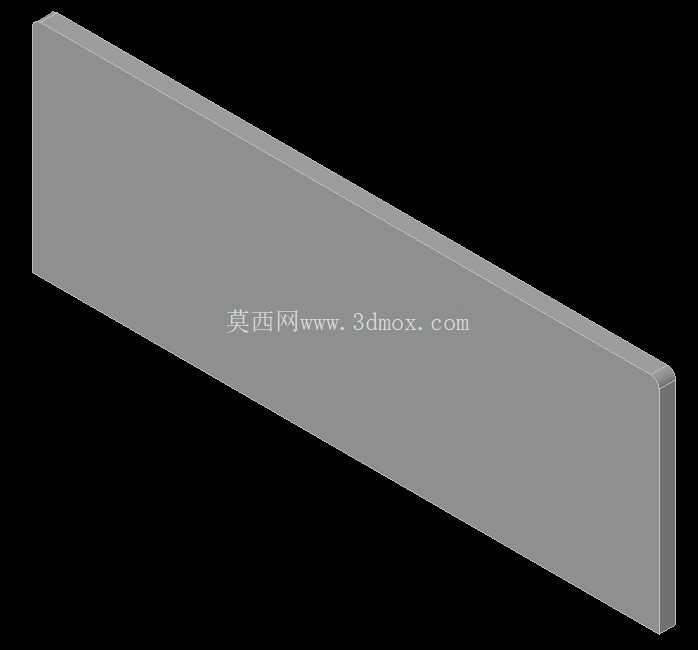

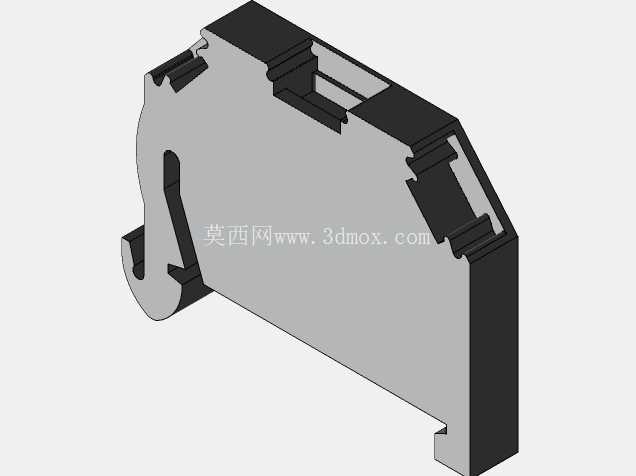

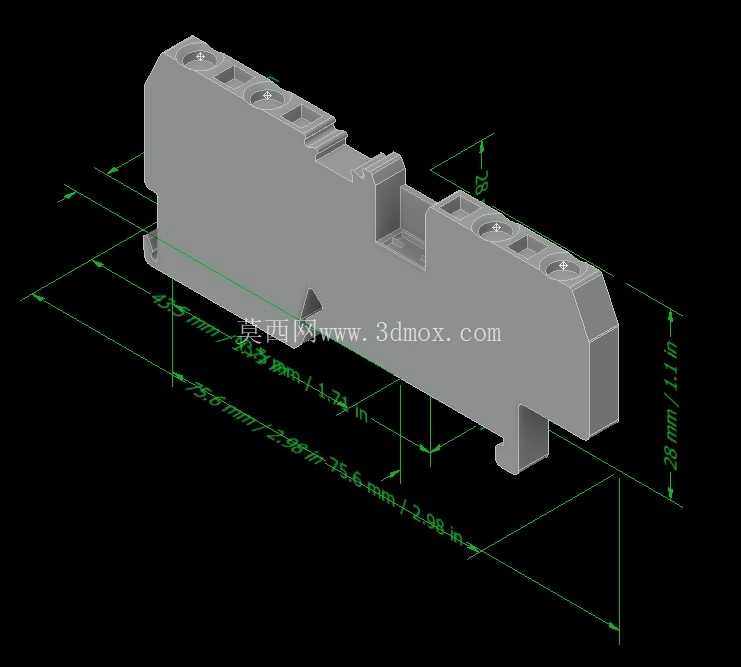

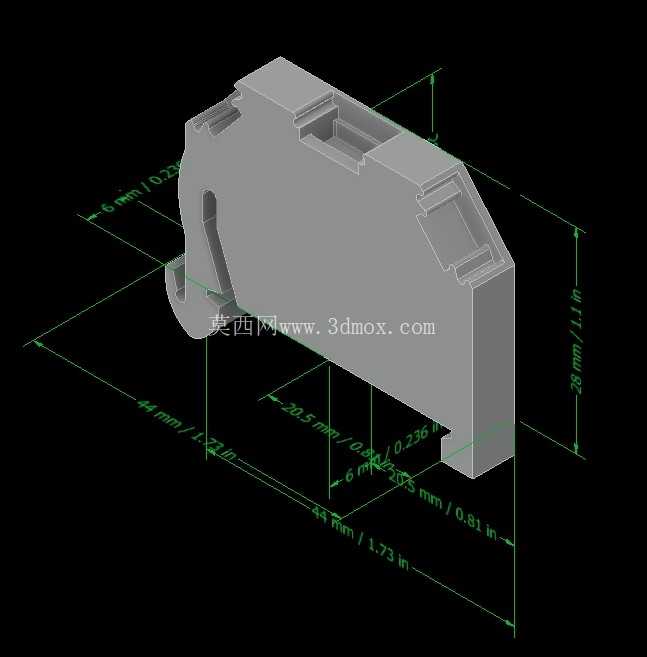

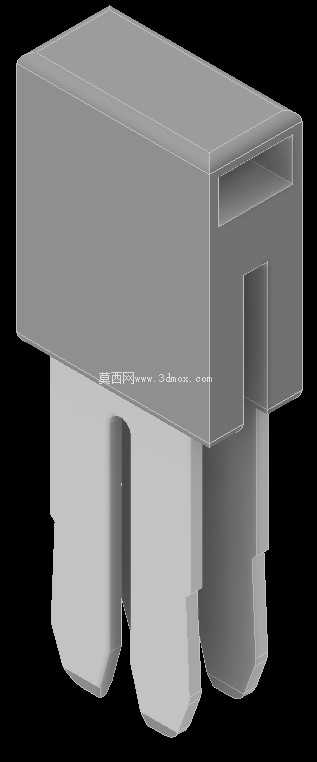

　　从安装边界与外形尺寸来看，这款端子适配标准DIN35mm电气安装导轨，端子底部的卡扣结构采用弹性卡接设计，安装时只需要将端子底部卡在导轨上沿，向下按压就能完成固定，拆卸时用一字螺丝刀撬动底部的解锁卡扣就能轻松取下，不需要额外的固定件。从标注的尺寸参数来看，端子的整体宽度为12mm左右，单极端子在导轨上占用的横向空间非常紧凑，在有限的柜内安装空间里可以排布更多回路；端子的总高度为75.6mm，从导轨安装面到端子顶部的高度适配大部分标准控制柜的走线槽布置高度，不会出现端子过高顶住柜门板或者线槽盖板的问题；端子的深度方向尺寸为43.5mm，接线完成后导线的弯曲半径完全在端子深度范围内，不会出现导线过度弯折损伤线芯的问题。端子的顶部预留了标识条安装位，可以插入打印好的回路编号标识，方便后期运维时快速识别回路，同时相邻端子之间可以通过桥接件快速实现同电位分接，不需要额外跨接导线，大幅减少了柜内的接线工作量，桥接件的接触部位采用铜质镀锡材质，接触电阻低，长期通过额定电流时不会出现异常发热的问题。

　　在结构细节上，端子的导电件采用高导铜合金材质，表面做镀锡处理，既保证了导电性能，又能避免长期使用出现氧化锈蚀的问题，弹簧部件采用高弹性不锈钢材质，经过严格的疲劳测试，哪怕经历数百次的接线拆线操作，弹簧的夹持力也不会出现明显衰减，能够保证导线长期被稳定压紧，接触电阻始终维持在较低水平。端子的两侧设计有拼接定位槽与定位凸台，多片端子拼接安装在导轨上时，能够自动对齐，不会出现前后错位、高低不平的问题，保证整排端子安装完成后外观整齐，桥接件能够顺利插入相邻端子的桥接孔，不会出现对位不准的问题。同时端子的接线腔内部设计有导线导向结构，导线插入时能够准确对准弹簧夹持位，不会出现导线顶到壳体内部筋位导致插不到位的问题，对于多股软导线来说，哪怕没有压接冷压端头，也能顺利插入接线腔，不会出现铜丝散开的问题。

　　从实际选型适配的角度来看，这类端子的额定载流量能够满足大部分低压控制回路与小容量动力回路的需求，额定绝缘电压适配工业现场常见的AC400V及以下电压等级，完全覆盖工厂自动化、楼宇配电、轨道交通设备、新能源装备等多个领域的低压接线需求。在三维建模过程中，需要重点关注导轨卡扣的弹性变形量、接线操作孔的位置精度、桥接孔的同轴度、相邻端子拼接的配合间隙这些关键尺寸，任何一个尺寸出现偏差，都会导致实际生产出来的端子出现安装卡滞、接线不畅、桥接接触不良等问题，建模时需要完全还原实物的装配关系，包括壳体内部的导电件定位筋、弹簧安装位、导线止退结构这些细节，才能保证模型用于结构验证、装配模拟时的准确性，为后续的产品开模、安装布局模拟提供可靠的三维数据支撑。
