两款啮合式直齿圆柱传动齿轮设计

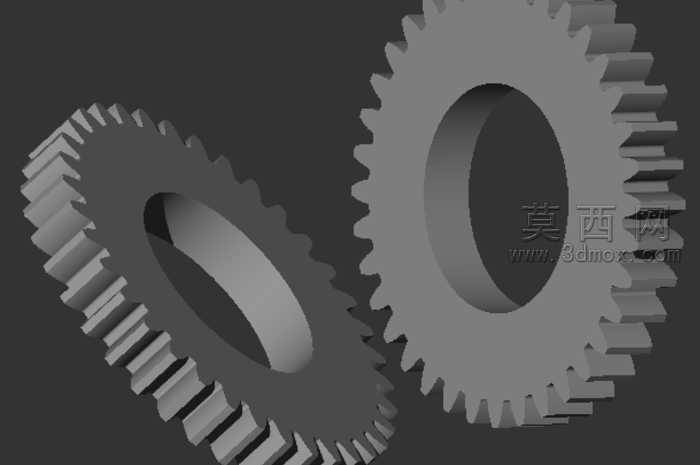

本次设计的两款直齿圆柱齿轮，是机械传动系统中最基础也最常用的动力传递构件，建模过程从齿轮核心参数定义开始，首先确定模数、齿数、压力角等基础齿形参数，通过参数化绘制渐开线齿廓曲线，保证齿形啮合的精准度，避免传动过程中出现卡滞、磨损不均的问题。建模时先绘制单个齿的截面轮廓，通过圆周阵列命令生成整圈轮齿结构，再对齿顶、齿根位置做圆角过渡处理，消除应力集中隐患，提升齿轮实际使用时的结构强度。两款齿轮分别设置了不同的齿数，可搭配实现固定传动比的转速变换，中心孔结构按照通用轴径尺寸设计，可直接与标准传动轴配合安装，轮齿部分的厚度经过合理测算，既保证足够的承载能力，又避免不必要的材料浪费。渲染阶段采用哑光金属材质模拟钢材齿轮的真实质感，调整环境光角度凸显轮齿的立体结构，清晰展示齿形轮廓和啮合间隙，两款齿轮以啮合状态摆放，直观呈现其装配后的工作形态。设计过程中重点验证了齿形的啮合匹配度，确保轮齿在传动时能够平稳接触，减少运行噪音和冲击载荷，整体结构简洁规整，没有多余的装饰性结构，完全服务于动力传递的功能需求，可作为入门级齿轮设计参考，也可直接用于低速轻载的简易传动场景，适配各类小型机械设备的传动机构搭建，帮助设计者快速理解齿轮传动的基础结构逻辑和参数设计要点。
