快换式机床刀架结构三维设计

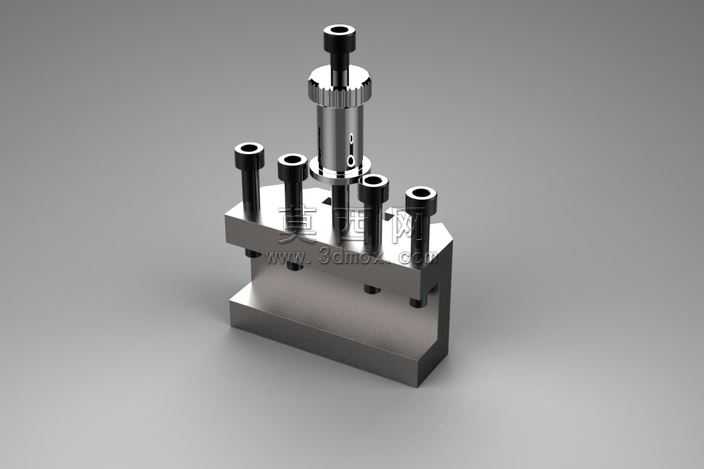

本作品为快换式机床刀架的三维设计成果，建模阶段采用参数化设计思路完成整体结构搭建，首先对刀架的基座主体进行轮廓绘制，通过拉伸、切除等基础特征构建出基座的承托结构与安装定位槽，确保基座具备足够的刚性支撑同时预留出刀具安装的适配空间。中部的快换锁紧结构是本次设计的核心，建模时对调节旋钮的滚花防滑结构、锁紧顶杆的阶梯轴形态、定位销的配合公差都做了精细化还原，通过装配约束模拟各部件的运动行程，验证锁紧状态下刀具装夹的同轴度与稳定性，确保换刀操作时仅需调节顶部旋钮即可完成刀具的松开与锁紧，大幅缩短换刀辅助时间。刀架上的多组刀具安装位采用等距排布设计，每个安装位都对应独立的锁紧螺栓结构，建模时对螺栓的外螺纹特征、螺栓头部的内六角沉孔结构都做了写实还原，同时通过干涉检查确认所有螺栓在锁紧行程内不会与周边部件产生碰撞。渲染阶段采用金属材质组进行表现，基座部分赋予磨砂不锈钢材质，通过调整粗糙度参数模拟实际加工后的金属哑光质感，锁紧螺栓与调节旋钮部分赋予亮面镀铬材质，添加适度的反射效果突出金属件的加工精度，场景采用三点布光方案，主光从侧上方投射突出刀架的结构层次，补光弱化阴影区域的死黑问题，背景采用中性灰色渐变突出主体结构。设计过程中充分考虑了刀架的实际使用场景，在结构上优化了受力传导路径，将切削过程中的载荷通过基座均匀传递到机床安装面，避免局部应力集中导致的变形问题，同时快换结构的设计兼顾了操作便捷性与装夹可靠性，既满足小批量多工序加工的快速换刀需求，也能保证重切削工况下的装夹刚性，整体结构紧凑无冗余设计，各部件的配合关系都经过虚拟装配验证，可直接用于后续的工程图生成与实际加工参考。
