工业重载辊筒输送机架结构设计

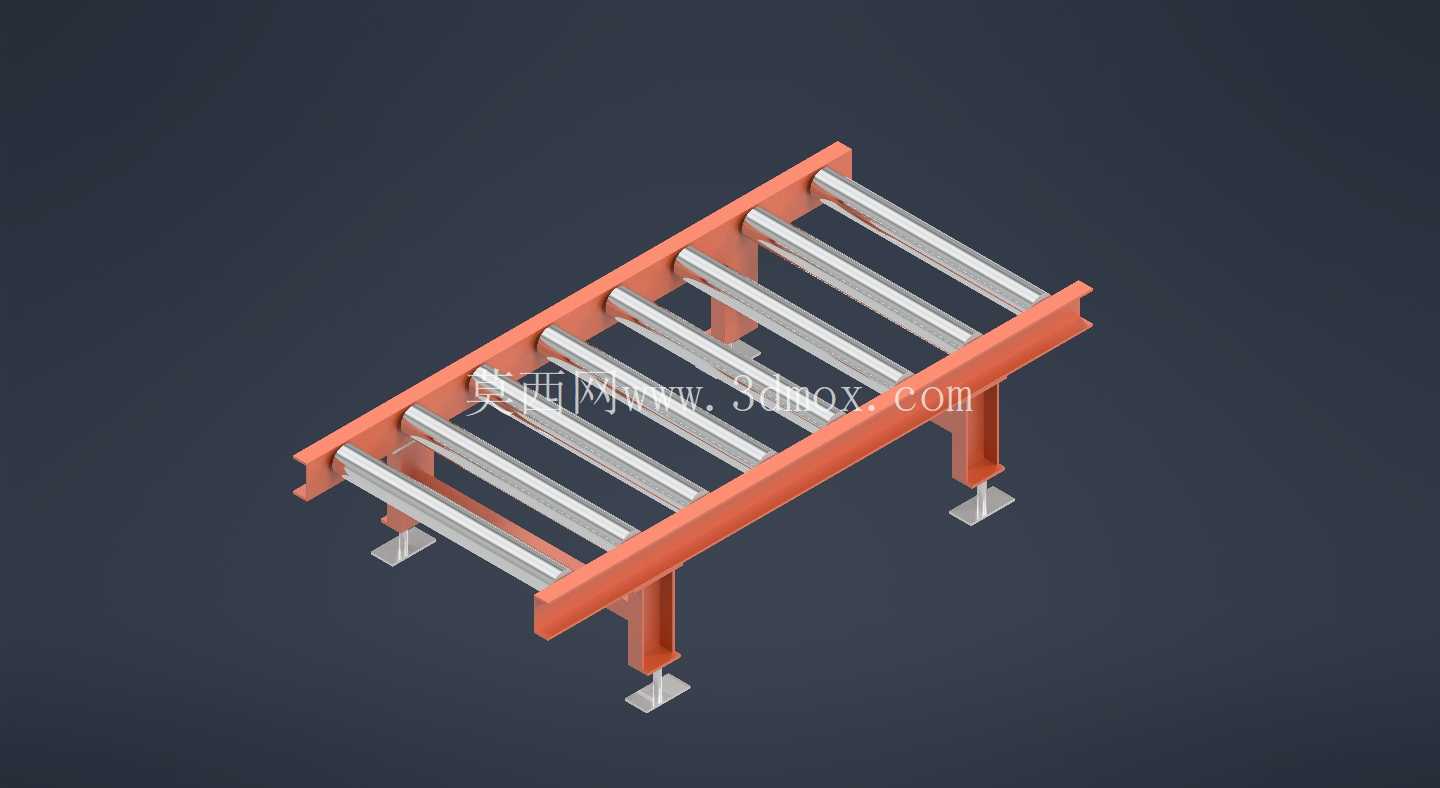

　　该辊道输送结构主要面向生产车间内的重载工件周转场景，常见于机加工线工序间转运、仓储出入库接驳、装配线工件承载输送环节，可适配箱体类、托盘类、规则型材类工件的水平输送需求，无需额外复杂定位结构即可依靠工件与辊面的摩擦力实现平稳移动，也可搭配动力驱动组件实现自动化输送。从结构设计逻辑来看，整体采用分体式组装思路，两侧承载梁选用标准型钢焊接成型，橙色涂装部分为机架主承载框架，截面尺寸经过载荷校核，可承受单段1吨以内的均布载荷，框架下方设置四组可调式支撑脚，支撑脚底板预留膨胀螺栓安装孔，可直接固定在硬化混凝土地面，支腿高度可通过螺纹段调节±50mm，抵消地面安装平面的高度差，保证整段辊道的水平度误差控制在每米1mm以内。

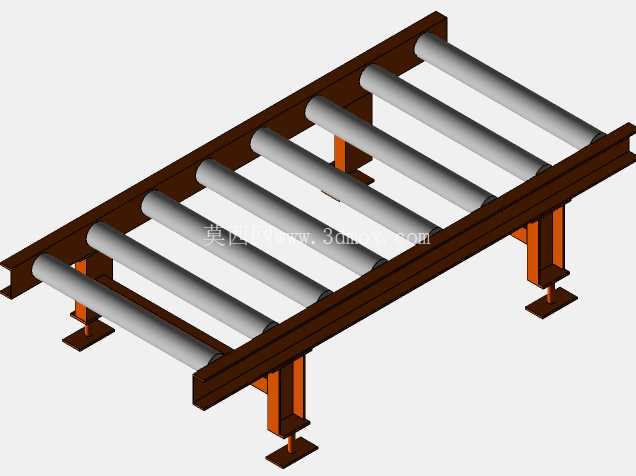

　　辊筒部分采用等间距排布设计，单根辊筒为两端带轴承座的精密光辊，辊面为抛光镀锌处理，降低工件输送过程中的摩擦阻力，辊筒间距根据常规输送工件的最小底面尺寸设定，避免小型工件卡入辊筒间隙，同时兼顾辊筒排布的经济性，减少不必要的辊筒配置。机架两端的横梁预留了标准连接孔位，可直接与同规格的输送段进行拼接，实现不同长度输送线的快速组装，无需额外加工连接配件，适配车间布局灵活调整的需求。设计过程中重点考虑了维护便捷性，单根辊筒可通过拆卸端部的固定卡簧直接取出更换，无需拆解整体机架，降低后期运维的工作量；机架整体的宽度尺寸适配标准工业托盘的通行需求，两侧框架内侧预留了10mm的安全间隙，避免工件输送过程中与机架侧面发生剐蹭。

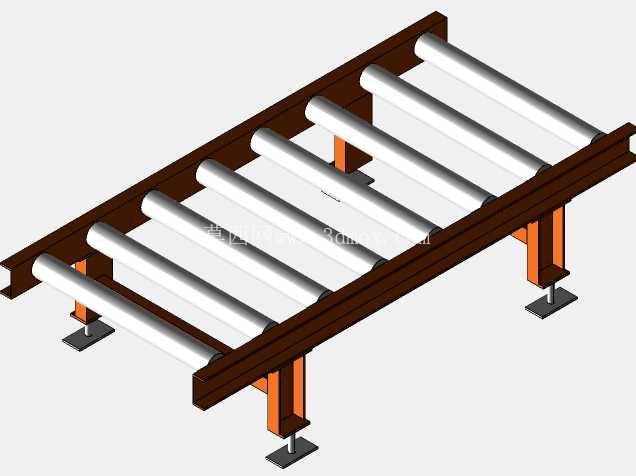

　　支撑脚的底板尺寸经过优化，增大与地面的接触面积，降低设备运行过程中对地面的压强，无需额外做预埋基础即可满足安装要求，适合老旧车间改造、临时生产线搭建等场景快速部署。辊筒的转动阻力经过实测，空载状态下人工推动工件即可实现顺畅移动，搭配减速电机驱动时可实现0.2-0.5m/s的可调输送速度，满足不同生产节拍的输送需求。框架的焊接位置均做了去应力处理，避免长期承载后出现焊接变形，保证辊道的长期运行精度，辊筒两端的轴承选用密封型深沟球轴承，可适配车间内多粉尘的工况环境，延长轴承的使用寿命，减少日常润滑维护的频次。
