简化型辊道滚筒输送线结构设计

　　在离散制造车间的物流转运环节，这类简化结构的滚筒输送设备是产线布局阶段常用的基础单元，不同于重载长距离的复杂输送系统，该结构主打轻量化布局适配，多用于车间内工序间的短距离工件转运、工装托盘流转，也可作为自动化产线的接驳段，衔接加工工位、检测工位与仓储暂存区，适配箱装工件、板式零部件、带托盘工装的中等载荷物料输送，无需额外复杂的驱动结构时可作为无动力辊道使用，依靠人工推送完成物料移位，若后续加装驱动模组也可快速拓展为动力输送段。

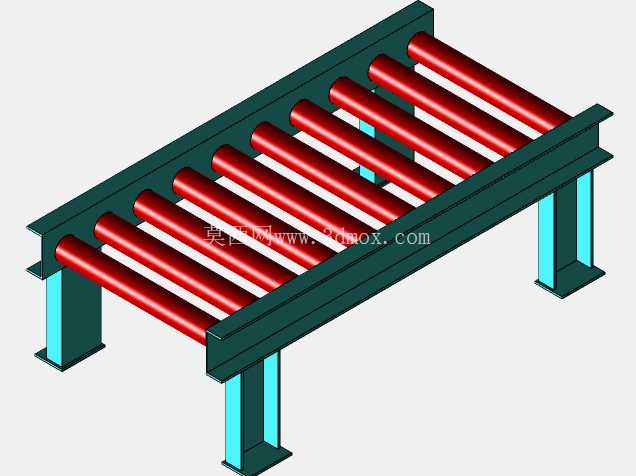

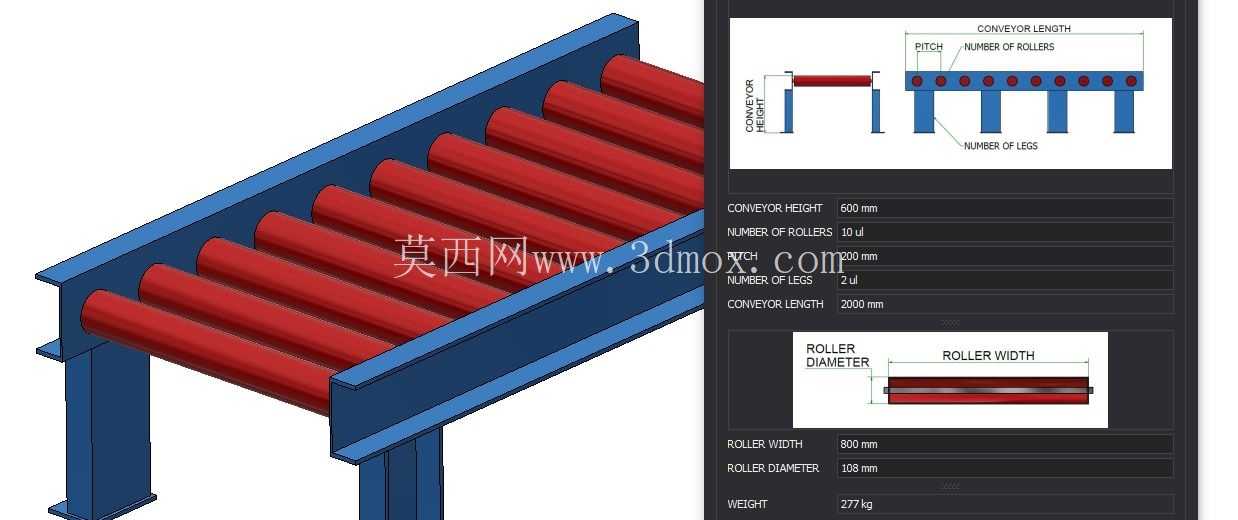

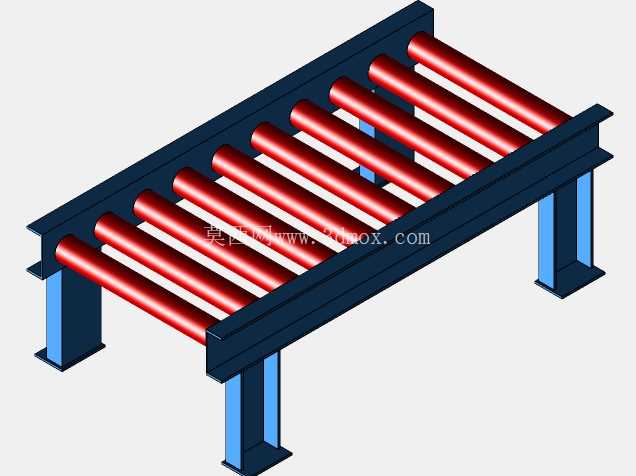

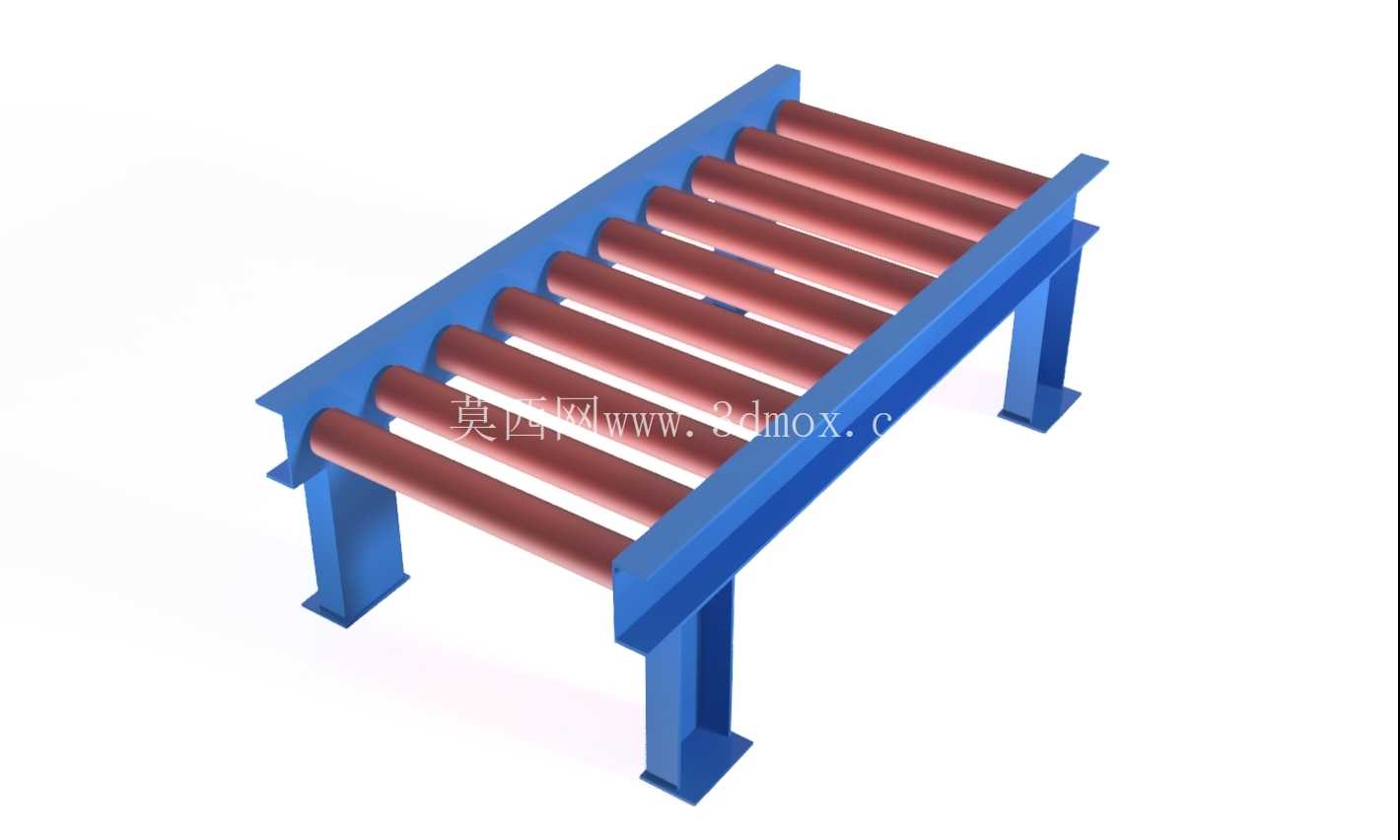

　　从设计逻辑来看，该结构优先考虑布局可视化与快速搭建需求，整体框架采用标准型材焊接式支撑结构，两侧纵梁承担滚筒的安装定位与载荷传递，支腿采用等截面方钢结构，底部预留安装孔位可直接与地面膨胀螺栓固定，也可搭配脚轮实现移动式工位适配。设备的外形边界经过规整化设计，整体高度设定为600mm，匹配多数人工操作工位的作业高度，避免操作人员长期弯腰取放物料产生职业劳损，整体长度2000mm、宽度800mm，可覆盖常规工业周转箱、中小型板式工件的输送尺寸需求，单根滚筒直径设定为108mm，辊筒间距经过载荷验算，可避免输送过程中较小尺寸工件出现卡滞、下坠问题，同时兼顾辊筒的承重能力与转动灵活性。

　　结构设计上尽可能减少非必要的复杂特征，所有安装位采用标准化孔位设计，便于后续根据实际产线需求调整辊筒间距、加装侧挡边、扫码支架、工位阻挡器等附属配件，框架的支腿与纵梁连接位置采用加强筋结构，避免长期承重后出现框架变形，辊筒两端采用标准轴承座安装，后期维护更换时无需拆解整体框架，可单独拆卸单根辊筒完成维保。在产线规划的三维布局阶段，这类参数规整、结构简洁的输送单元可快速拖拽装配到整体布局方案中，帮助设计人员快速校验产线的物流路径通畅度、工位间距合理性，也可用于向车间施工团队直观展示输送段的安装位置与空间占位，避免现场施工出现尺寸偏差，同时该结构的参数预留了足够的改造空间，实际落地时可根据输送物料的单重、输送节拍需求，调整辊筒壁厚、支腿型材规格，或是加装链传动、电动滚筒实现动力输送，适配不同场景下的使用需求。
