4英寸混凝土甲板柱支撑块结构设计

　　在港口码头、船舶甲板、工业平台的立柱安装场景中，柱脚与基础接触面的荷载分散、定位固定一直是结构设计里容易被忽略却直接影响整体稳定性的环节，这款4英寸规格的混凝土甲板柱支撑块，正是针对这类场景开发的专用承重定位构件。从实际使用逻辑来看，甲板上的立柱往往需要承受竖向荷载、水平方向的风浪冲击或者设备运行带来的交变载荷，如果柱脚直接与基础平面接触，很容易出现应力集中导致混凝土基面压溃、立柱移位偏斜的问题，这款支撑块通过自身的结构造型，刚好能卡入甲板预留的安装位，同时给立柱底部提供精准的定位卡槽，让立柱安装时不需要反复调整对位，大幅提升现场装配效率。

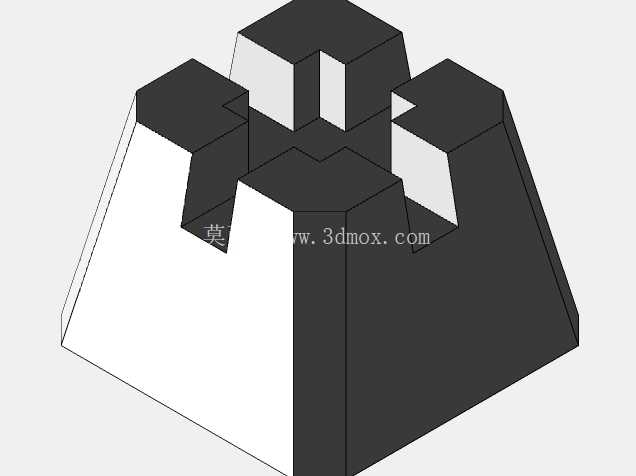

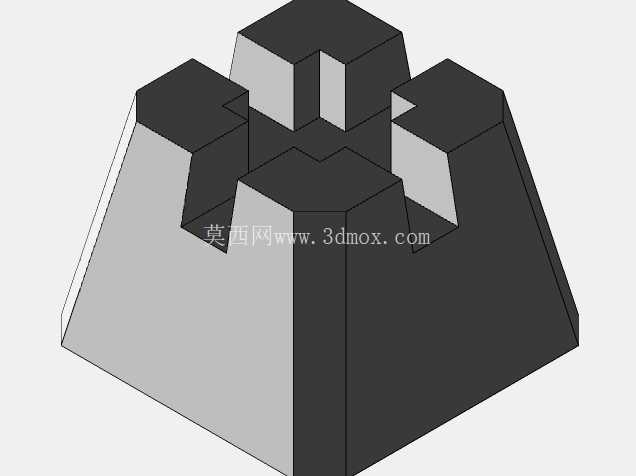

　　从结构设计思路上，这款支撑块没有采用常规的方正块体造型，而是做了上窄下宽的梯台过渡结构，底部接触面积更大，能把立柱传递下来的竖向荷载均匀分散到更大面积的基础接触面上，降低单位面积的压应力，避免基础局部受压破损。上部的多组凸台与凹槽采用互锁式造型，刚好和4英寸甲板柱的底部结构完全契合，安装时柱脚卡入凹槽后，不需要额外做临时固定就能保持直立状态，给后续的焊接或者螺栓紧固作业提供了稳定的预定位。块体的棱边都做了小尺寸的倒角处理，既可以避免运输、安装过程中边角磕碰破损，也能消除安装时的锐边安全隐患。

　　在安装边界上，这款支撑块的上部卡槽尺寸完全匹配4英寸规格的甲板柱截面，不需要额外加工适配垫片，下部的梯台外轮廓尺寸刚好适配常规甲板预留的安装凹坑，安装时直接将支撑块放入凹坑，调整水平后即可放置立柱，整体装配公差控制在合理范围内，既不会因为间隙过大导致立柱晃动，也不会因为过盈量太大造成安装卡滞。块体的高度设计也充分考虑了甲板防腐层、找平层的厚度，安装完成后柱脚的底部标高刚好符合设计要求，不需要额外切割调整立柱长度。在实际工况中，这类支撑块除了承担竖向承重作用，还能通过互锁结构抵消一部分水平方向的剪力，避免立柱在受到横向冲击时与基础发生错位，相比传统的平垫式支撑块，抗滑移性能提升明显，尤其适合有振动载荷、冲击载荷的甲板立柱安装场景，比如码头系缆柱、甲板设备支架柱、平台护栏立柱的安装都能适用。
