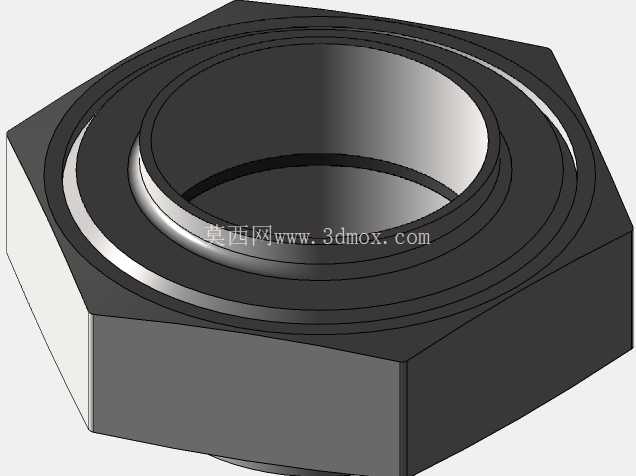

卫生级BSM六角锁紧管接头结构

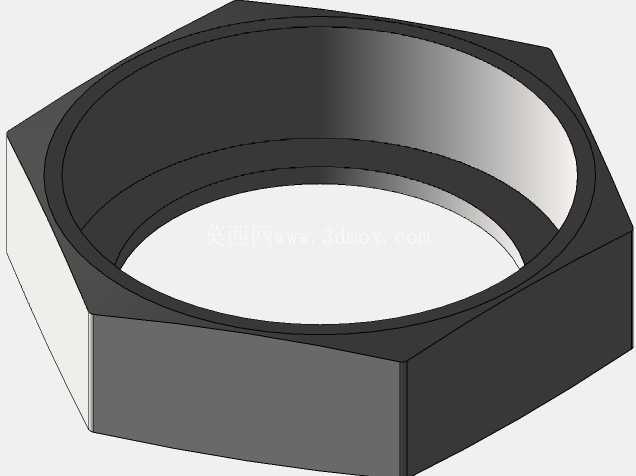

　　在食品饮料、乳品加工、生物制药这类对卫生等级要求严苛的流体输送场景里，管路连接的可靠性与清洁便利性是选型时的核心考量，这款BSM（RJT标准）六角管接头正是为这类工况设计的连接件。不同于普通工业管路接头，该类接头的密封面做了圆弧过渡处理，不存在清洁死角，能够满足CIP原位清洗、SIP蒸汽灭菌的工艺要求，避免物料残留滋生微生物，适配食品级流体输送的卫生规范。从结构设计来看，接头主体采用六角外形，是为了匹配常规扳手的夹持需求，安装时无需定制专用工装，现场施工时用普通活动扳手或者开口扳手即可完成锁紧操作，六角的对边尺寸按照标准管径做了对应梯度设计，25mm到150mm的管径覆盖范围，能够匹配常规卫生级流体管路的主流管径规格，从车间分支小管到主输送管路都能适用。

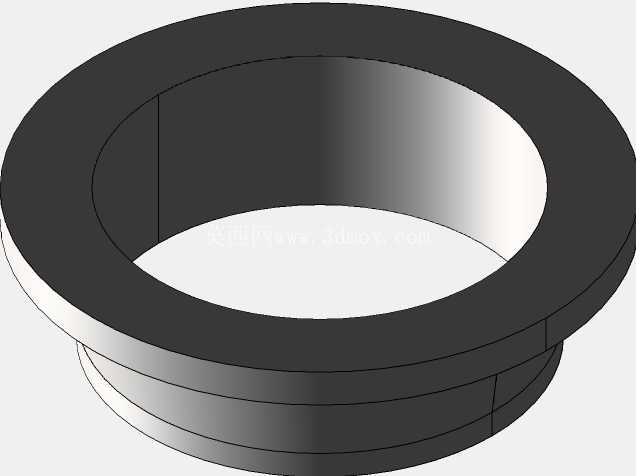

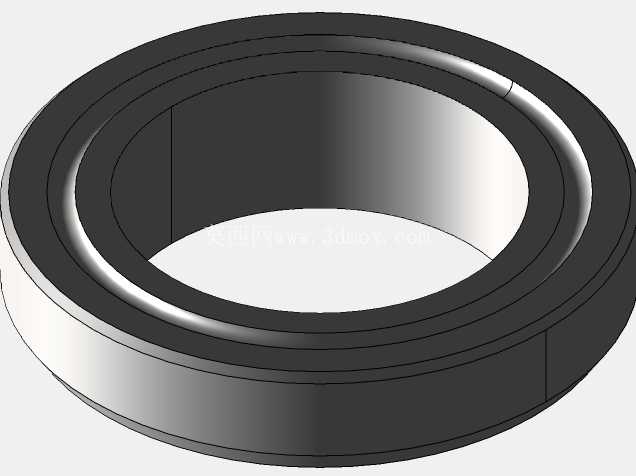

　　接头的内螺纹与衬里配合结构，在安装时可以通过衬里的形变补偿管路端面的微小加工误差，不需要额外加装生料带等密封辅料，既避免了辅料碎屑污染物料，也能在-10℃到120℃的常规输送温度区间内保持稳定的密封性能，不会因为温度波动出现渗漏问题。设计时特意将接头的外露棱边做了小倒角处理，一方面是避免安装搬运过程中锐边划伤操作人员，另一方面也能减少车间清洗时的积液挂污问题，接头的整体轴向尺寸控制在紧凑范围内，在管路排布密集的车间夹层或者设备内部安装时，不会占用过多的安装空间，相邻管路之间不需要预留过大的操作间隙，能够提升管路排布的空间利用率。

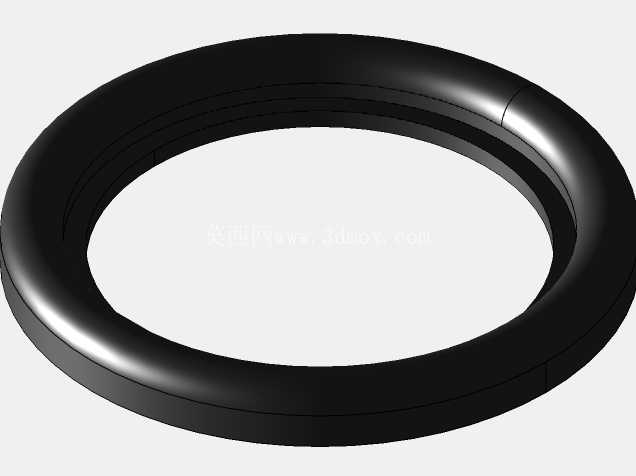

　　这类接头在实际使用时，通常和同标准的外螺纹接头、密封衬垫配套使用，锁紧后管路的同轴度偏差可以控制在很小的范围内，不会因为接头安装偏差导致管路出现额外的流体阻力，对于输送含细小颗粒的流体物料时，也不会因为接头处的台阶导致颗粒沉积堵塞。在设备维护拆解时，只需要松开六角螺母即可分离管路，不需要切割或者破坏管路本体，能够大幅缩短管路检修、更换密封件的时间，降低生产线停机维护的成本。建模过程中严格遵循BSM/RJT接头的标准尺寸参数，六角对边、螺纹规格、密封面弧度都和实物标准件保持一致，结构工程师在做管路排布设计时，可以直接调用该模型进行装配干涉检查，提前预判安装空间是否充足，避免现场安装时出现尺寸不匹配的问题。
