自定心三爪卡盘机床夹持工装结构

　　在金属切削加工、回转类零件检测装夹场景中，三爪卡盘是车床、磨床、回转工作台等设备上应用最广泛的工件夹持部件，其核心作用是通过同步径向运动的卡爪，实现对圆形、正多边形等截面回转工件的自动定心与夹紧，保障加工过程中工件与主轴的同轴度，避免装夹偏心带来的尺寸超差、振刀等加工缺陷。

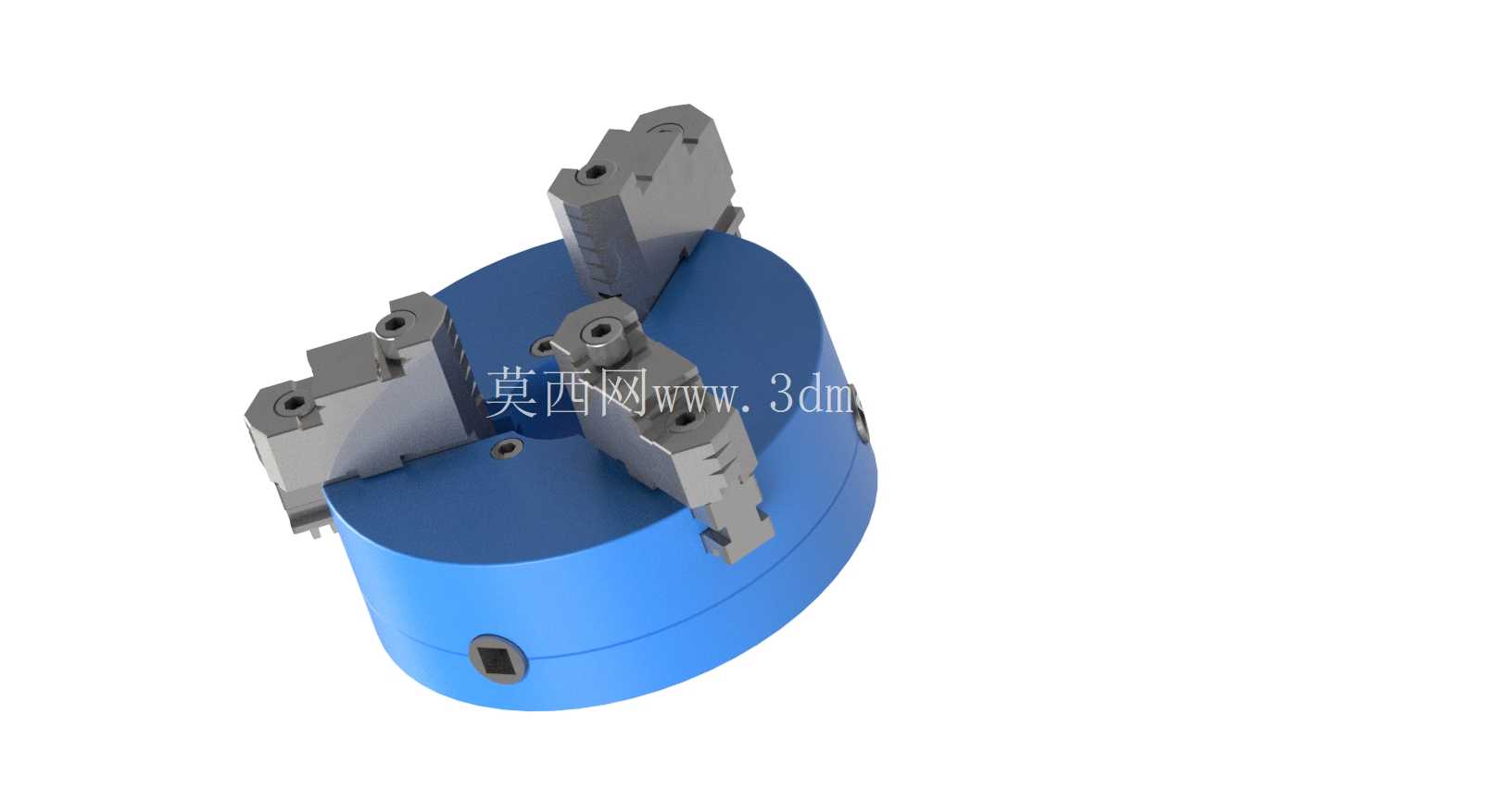

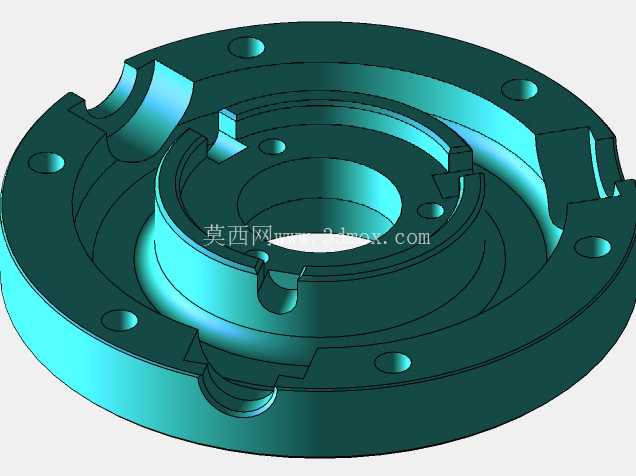

　　这款三爪卡盘采用盘式基体结构，主体为圆柱形安装基座，基座底部设置有标准主轴连接接口，可直接与机床主轴端部的法兰盘适配，安装时通过端面定位止口保证卡盘与主轴的回转同轴度，连接螺栓沿基座端面圆周均布，可传递足够的切削扭矩，满足大余量车削、重载磨削工况下的装夹刚性需求。三个卡爪沿基座圆周120°均匀分布，卡爪与基座内部的平面螺纹盘啮合，当使用卡盘扳手转动端部的方头驱动轴时，平面螺纹盘同步带动三个卡爪沿径向导轨做等距开合运动，无需逐个调整卡爪位置即可实现工件的快速定心装夹，大幅缩短单件装夹辅助时间，适配中小批量回转零件的加工节拍。

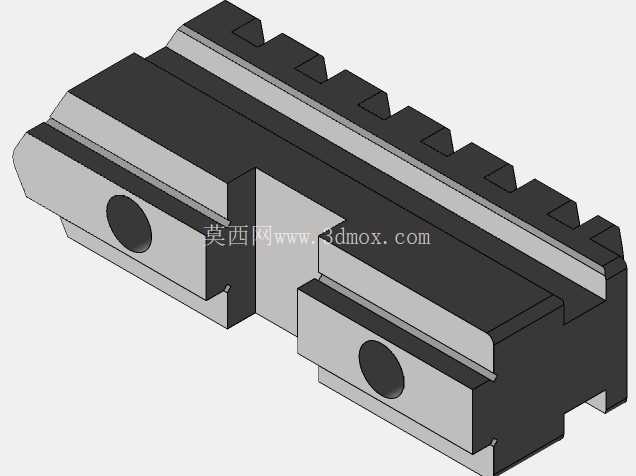

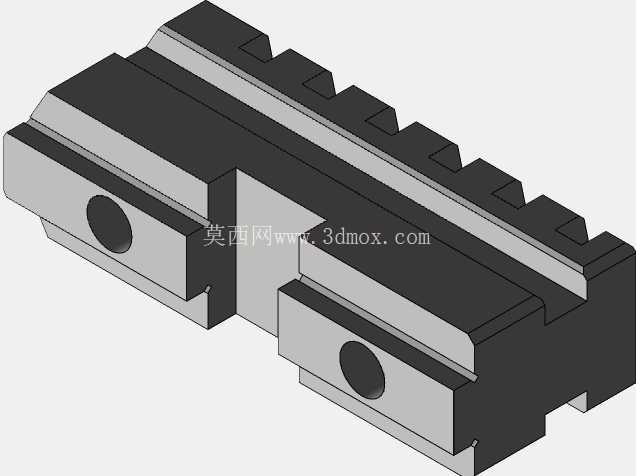

　　卡爪采用阶梯式齿形结构，可根据工件直径范围调整卡爪的安装位置，拓展装夹直径区间，卡爪夹持面设置有防滑齿纹，可增大与工件表面的接触摩擦力，避免重切削工况下工件打滑移位；基座内部的传动副采用润滑脂储油腔设计，可减少长期使用过程中螺纹副的磨损，延长卡盘的维护周期。从安装边界来看，卡盘整体外径适配常规中小型车床的主轴端安装尺寸，轴向厚度控制在合理范围内，不会过多占用机床的Z向加工行程，卡爪完全张开时的最大夹持直径可覆盖常规轴类、盘类零件的加工范围，卡爪完全收拢时可夹持小直径棒料，适配不同规格回转工件的装夹需求。

　　在实际设计建模过程中，需要重点保证三个卡爪导轨的径向分度精度，以及平面螺纹盘的螺距一致性，这两个参数直接决定卡盘的定心精度；同时要校核卡爪与导轨的配合间隙，间隙过大会导致装夹刚性不足，间隙过小则会造成卡爪开合卡滞，影响操作顺畅度。基座上的驱动方孔位置需要与内部传动机构精准对位，保证卡盘扳手可以顺畅插入驱动，避免操作时出现打滑、扳手脱出等安全隐患。这类卡盘除了应用在传统金属切削机床上，也可适配焊接变位机、回转检测平台等设备，作为回转类工件的夹持工装使用，在教学实训、小批量零件加工场景中具备极高的通用性。
