全向移动麦克纳姆轮结构设计方案

　　麦克纳姆轮作为全向移动系统的核心执行部件，核心优势在于无需传统转向机构即可实现载具在平面内任意方向的位移，包括横向平移、斜向移动、原地零半径回转等常规轮组无法完成的运动轨迹，这一特性使其在窄空间作业场景下具备不可替代的应用价值。在仓储物流领域，搭载该轮组的AGV转运小车可在货架间距不足两米的密集仓储区完成精准对接，无需预留传统车辆转向所需的转弯半径，能将仓储空间利用率提升近三成；在工业生产线上，该轮组可作为移动工装平台的行走部件，配合产线节拍完成多工位间的精准移位，适配多品种小批量的柔性生产需求；在特种作业场景中，搭载该轮组的巡检设备可在狭小的设备间隙内完成全方位移动，完成常规轮式设备无法抵达区域的检测作业。

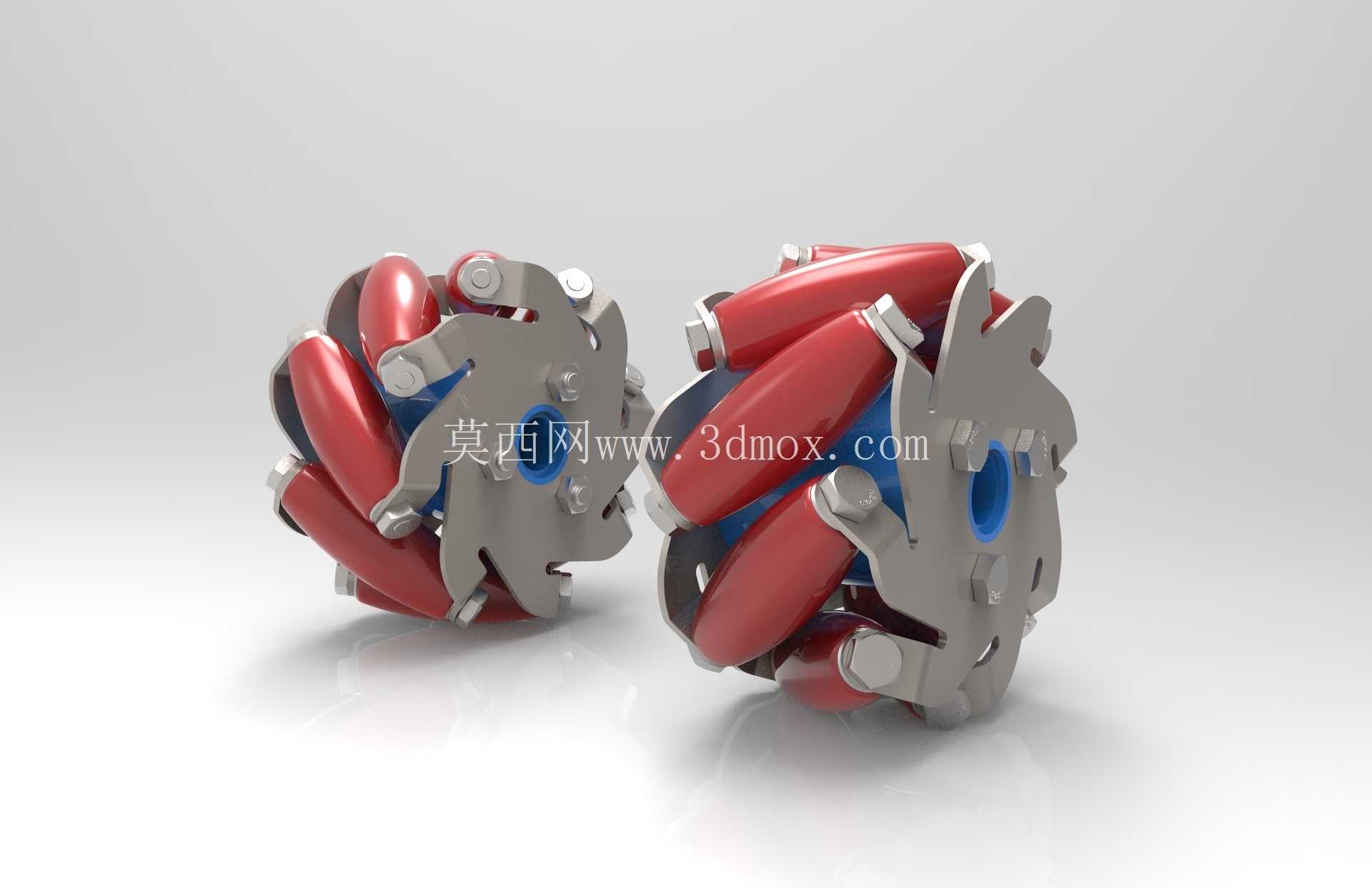

　　从结构设计逻辑来看，该轮组的核心是在主轮辐的圆周方向，按照固定倾斜角度交错布置一圈独立的从动滚轮，滚轮轴线与主轮轴线呈45度夹角，每个从动滚轮均可绕自身轴线自由转动。当多个麦克纳姆轮按照特定旋向组合布置在载具底盘时，通过调整不同轮组的转速与转向，可将各轮的运动矢量合成为任意方向的合力，从而实现载具的全向移动。设计过程中需要重点关注主轮辐的刚度匹配，由于从动滚轮的安装支座呈悬臂状态固定在主轮辐上，承载时会产生附加弯矩，主轮辐需要选用具备足够强度的金属材质，同时通过合理的筋位布置降低应力集中，避免重载工况下出现支座断裂变形。

　　从动滚轮的外形设计采用鼓形修形处理，确保轮组转动过程中始终有滚轮与地面保持接触，避免运动过程中出现颠簸冲击；滚轮外层包覆高摩擦系数的弹性材质，既可以提升与地面的附着能力，也能缓冲地面不平带来的振动，降低运行噪音。安装边界方面，该轮组采用中心孔定位的安装方式，轮毂中心设置标准键槽与驱动轴配合，端面预留均匀分布的螺栓孔用于与驱动法兰连接，设计时需要预留足够的轮组周边间隙，避免轮组倾斜布置的滚轮在转动过程中与底盘支架、线缆等周边部件发生运动干涉。轮组的承载能力与滚轮数量、滚轮材质直接相关，常规尺寸的该类轮组单轮可承载数百公斤载荷，多轮组合后可满足数吨级载具的移动需求。设计时还需要考虑滚轮的可拆卸更换性，由于滚轮属于易损件，长期运行后外层包覆层会出现磨损，采用快拆式的滚轮安装轴结构，可在不拆解整个轮组的情况下快速更换受损滚轮，降低后期维护成本。
