自行车手柄内置隐藏式储物结构设计

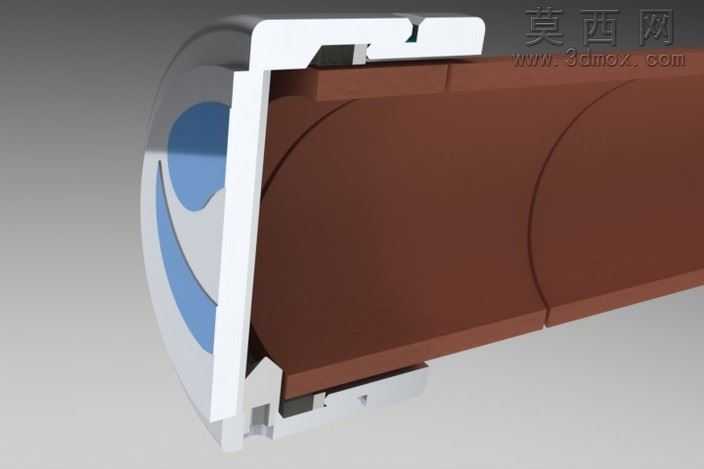

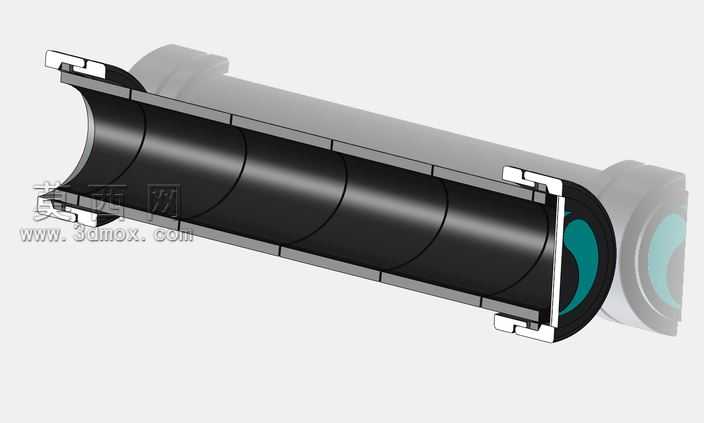

本作品为自行车手柄内置储物装置的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于常规自行车车把的标准管径尺寸，确定储物筒体的适配外径，保证装置可嵌入空心车把内部不额外占用外部空间。建模过程中对筒体的分段式腔体做了精细化处理，将内部储物空间划分为多个独立隔舱，可分类存放小型维修工具、补胎胶片、便携钥匙等骑行随身小物件，避免物品在筒体内晃动产生异响。结构设计上重点优化了端盖的卡扣锁定结构，采用双侧弹性卡扣配合定位卡槽的形式，既保证骑行过程中端盖不会因颠簸松脱，又可实现徒手快速拆装取放物品，无需额外辅助工具。针对原结构存在的螺纹易磨损、配合间隙易进灰的问题，设计时在内外螺纹部件之间添加了耐磨环结构，选用自润滑材质参数赋予耐磨环材质属性，有效降低螺纹旋合过程中的摩擦损耗，大幅提升结构的使用寿命，同时在端盖与筒体的配合面处增设了一圈密封胶圈的安装位，可阻挡骑行过程中雨水、灰尘进入储物腔内部。渲染阶段为筒体主体赋予哑光黑色硬质工程塑料材质，卡扣部位采用亮面银色金属质感材质，端盖内侧的密封结构赋予青绿色弹性橡胶材质，通过材质区分清晰展现各部件的功能属性，同时渲染出的半剖视角可直观呈现内部的腔体分隔结构与卡扣的配合关系。设计过程中充分考虑了不同管径车把的适配性，核心的卡扣锁定、耐磨减摩、密封防尘结构可直接通用于不同尺寸规格的车把改装，无需对核心结构做大幅调整即可快速适配，为骑行爱好者提供了一种不破坏原车外观、不增加额外风阻的随身物品收纳解决方案，整体结构紧凑可靠，拆装维护便捷，兼顾实用性与美观性。
