简化版密封胶涂抹器机械结构设计

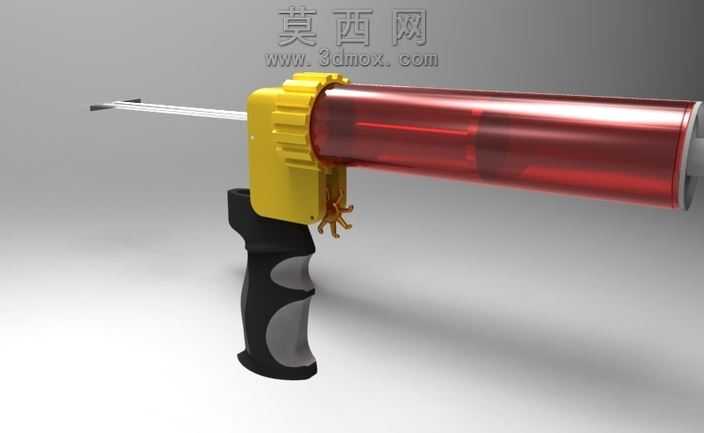

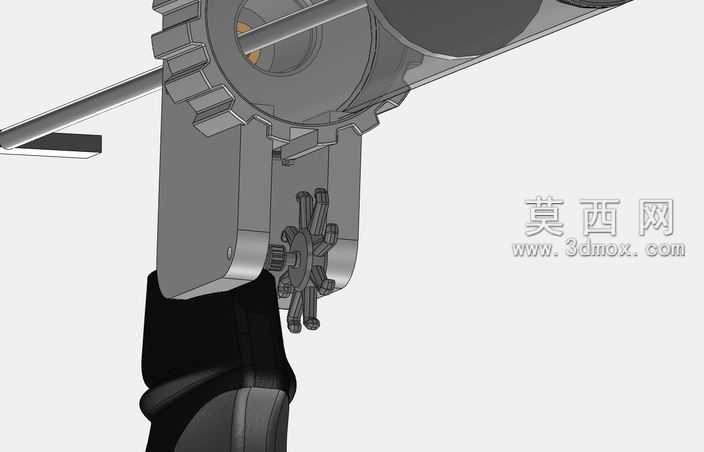

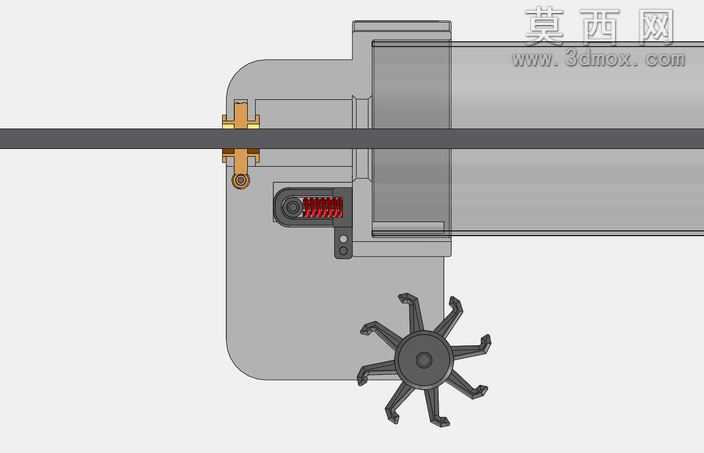

本作品为简化版本的密封胶涂抹器三维建模设计，整体建模过程围绕功能实用性与结构精简性展开，在初代版本的核心原理基础上完成了结构优化与装配逻辑升级。建模阶段首先完成主体承载壳体的构建，采用半剖视的展示逻辑清晰呈现内部传动与执行结构，壳体轮廓依据内部组件的排布逻辑做适配性造型，预留出蜗杆装配腔、触发组件安装位、胶料通道与星轮拨片的安装空间，各安装位的定位基准严格对齐传动轴线，保证后续装配的同轴度与配合精度。核心传动部分采用蜗轮蜗杆驱动螺杆装配结构，建模时精准还原蜗杆与蜗轮的齿形啮合关系，螺杆的导程参数匹配密封胶的常规挤出速率需求，蜗杆端部设置手动调节旋钮结构，旋钮表面做防滑纹理建模处理，模拟实际操作时的摩擦力需求，蜗轮与挤出螺杆做同轴固定装配，传动路径上的各配合面预留合理的装配间隙，还原真实机械结构的动配合关系。触发施胶组件采用小轮搭配多触发器的结构设计，区别于初代版本仅两根手指逐一拨动的结构，本设计的多触发结构可适配不同使用者的操作习惯，通过棘轮棘爪的单向传动结构实现施胶量的递进控制，触发复位依靠内置的压缩弹簧完成，弹簧建模时还原真实的节距、丝径与有效圈数参数，弹簧两端做并圈磨平处理，保证复位过程的受力均匀性。胶料输出端设置拨料星轮结构，星轮的八个拨片做等角度圆周阵列建模，拨片边缘做薄化处理，可实现胶料挤出后的均匀刮抹，适配不同施工面的涂覆需求，同时预留擦拭材料的小片断安装位，拓展设备的使用场景。材质渲染阶段，主体壳体采用哑光工程塑料材质，调整漫反射与粗糙度参数还原工业塑料的质感；传动蜗杆、螺杆、星轮等金属部件采用45号钢材质，添加细微的磨砂金属纹理与边缘倒角高光，还原机加工零件的真实质感；弹簧部件采用弹簧钢材质，调整金属反光度凸显弹性零件的材质特性；密封胶通道部分采用半透明塑料材质，可直观展示内部胶料的输送路径。整体装配逻辑遵循从内到外的层级关系，所有运动部件均做运动自由度的约束模拟，可直观演示蜗杆驱动、触发递进、星轮抹胶的完整工作流程，结构精简的同时保留了完整的功能实现逻辑，在保证核心施胶功能的前提下降低了零件加工与装配的难度，具备较好的实用参考价值。
