木门插销式挂锁锁具结构设计

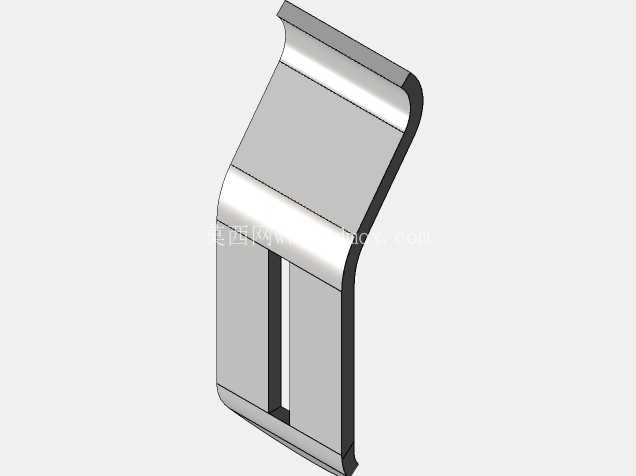

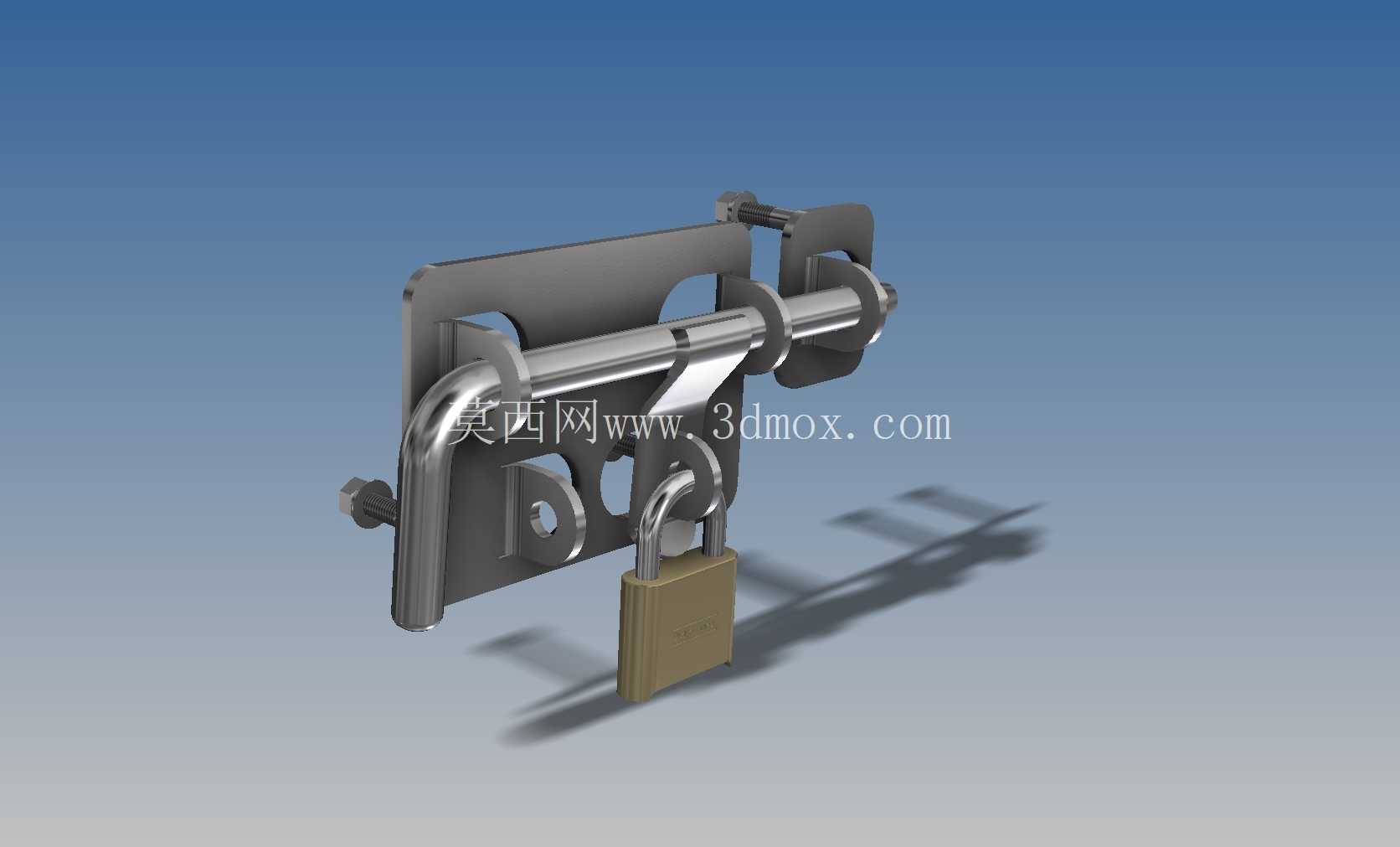

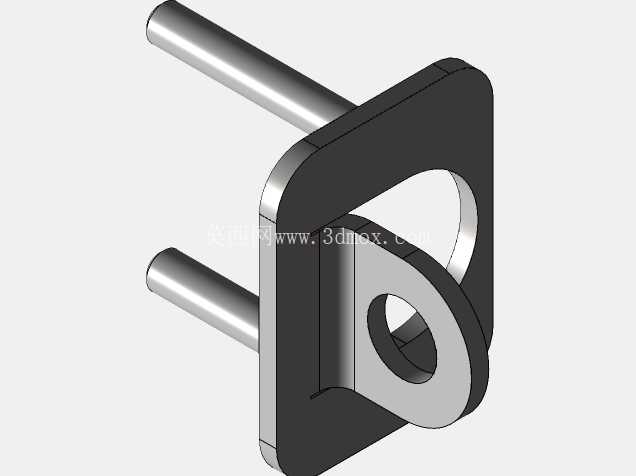

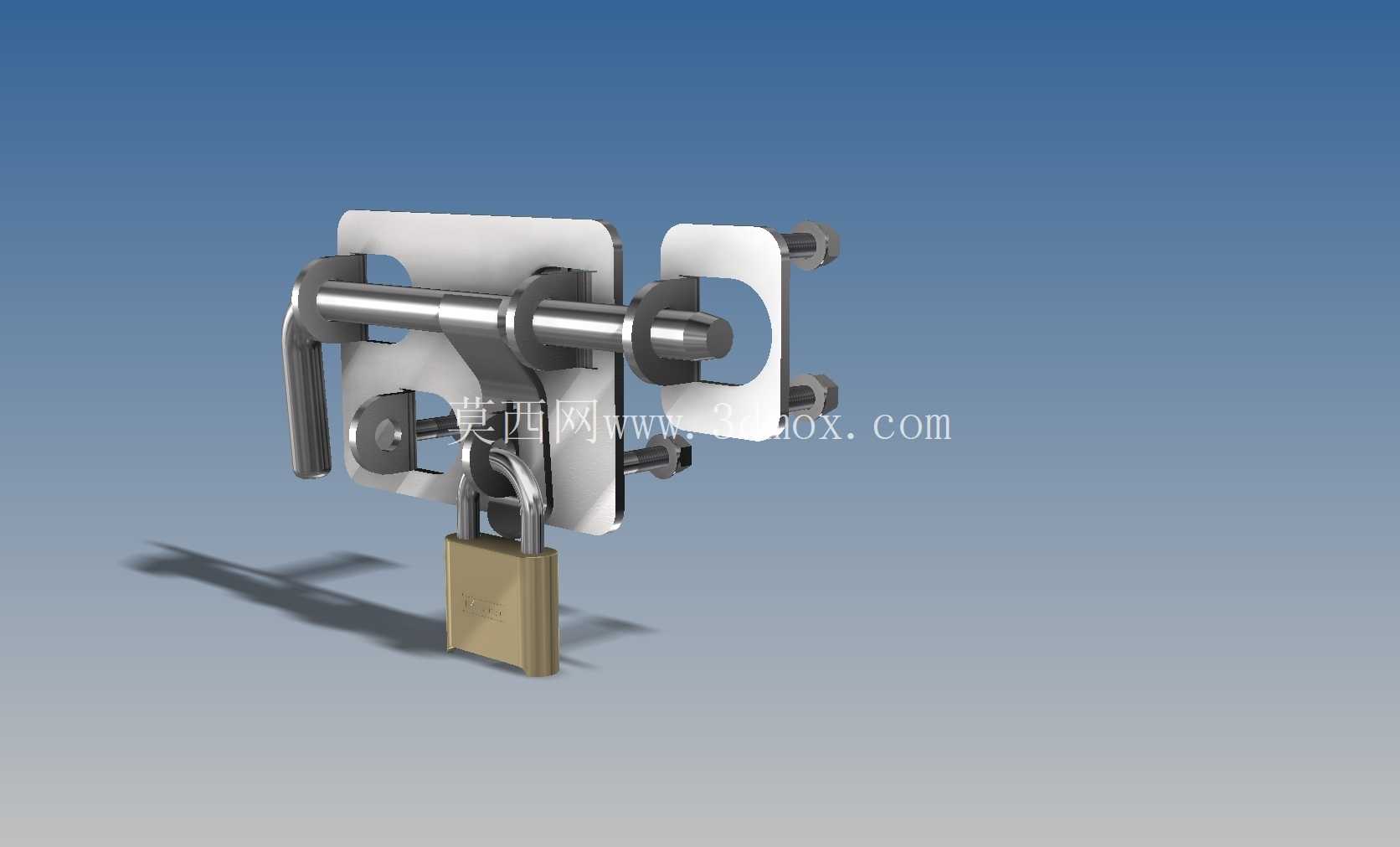

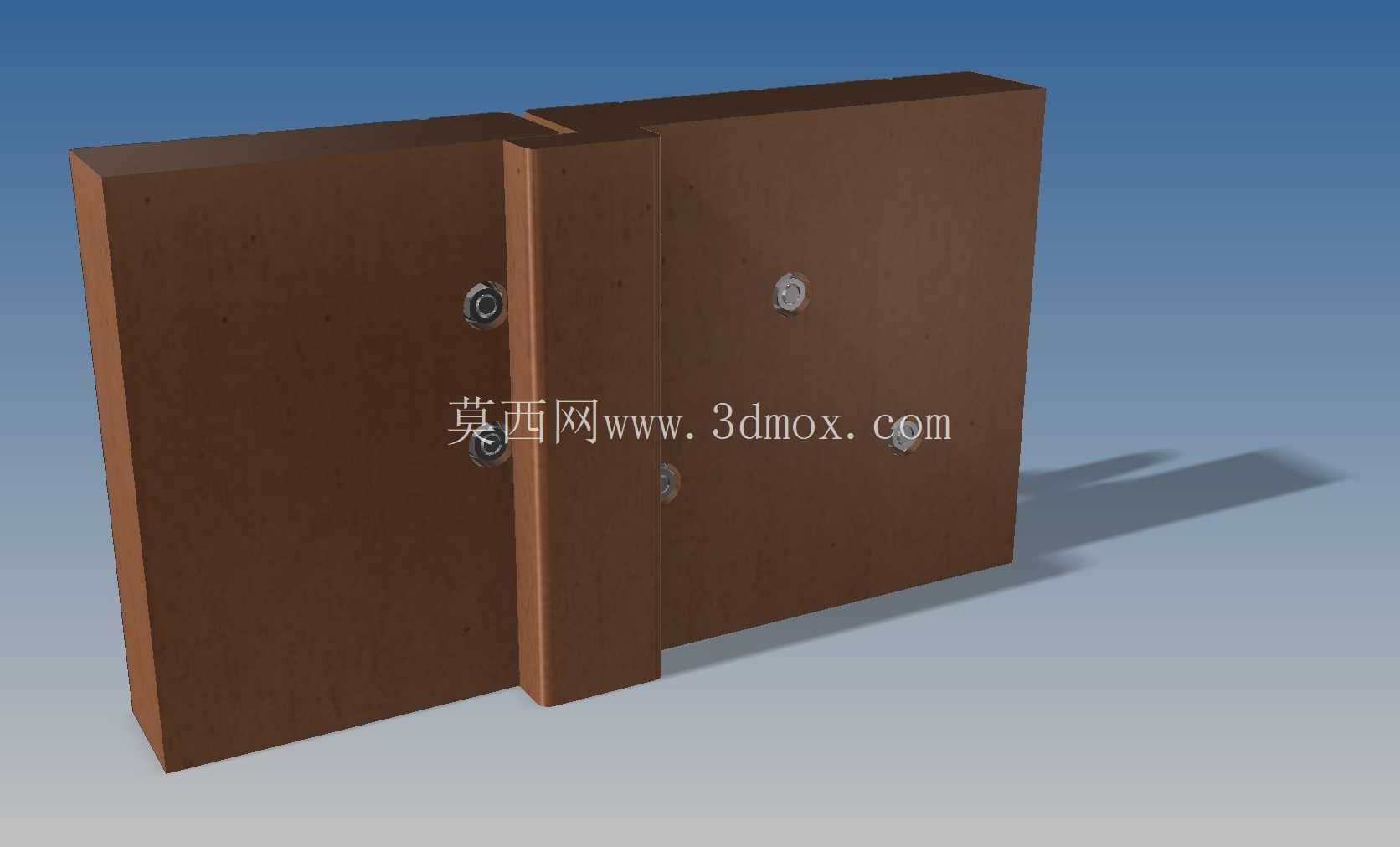

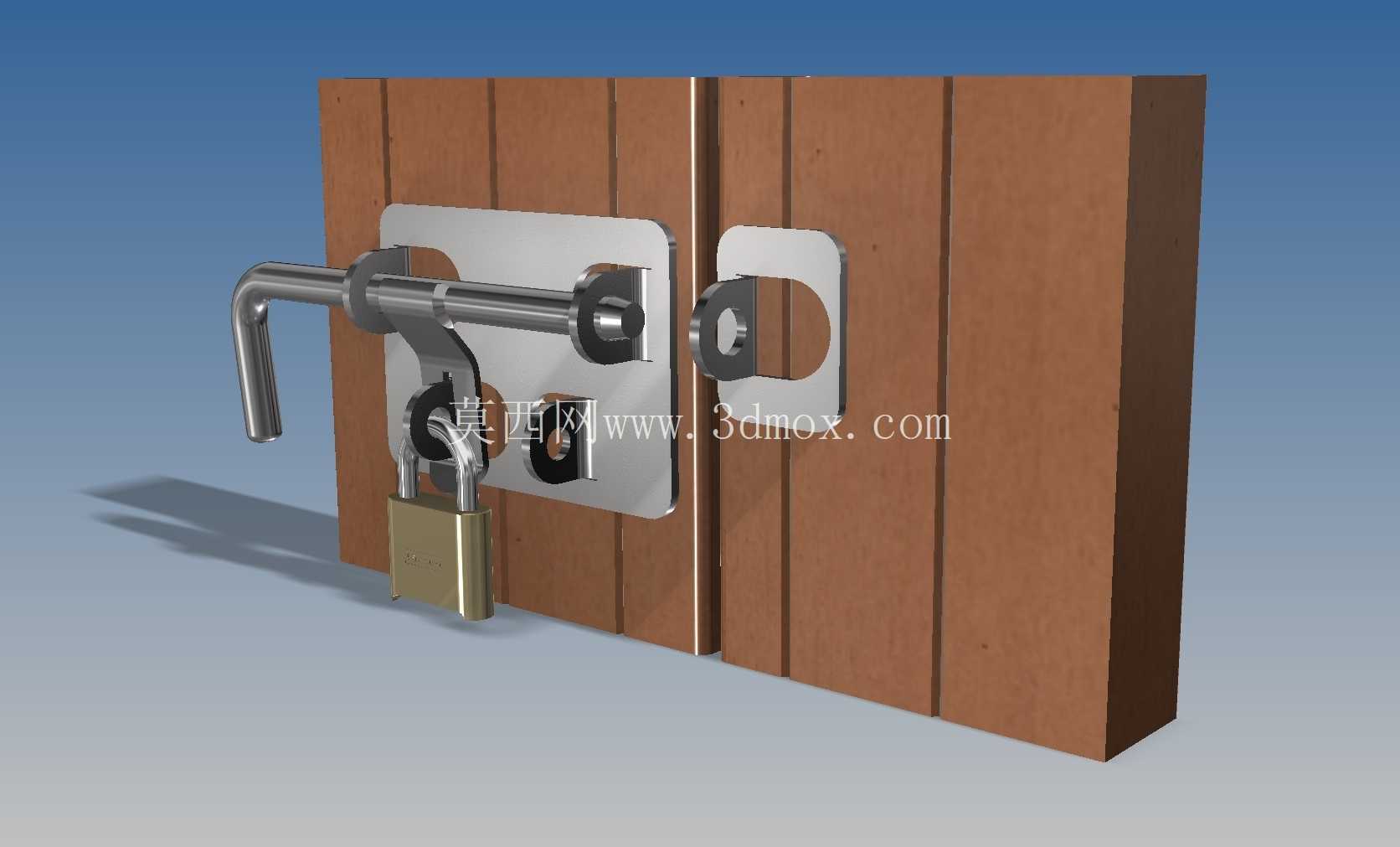

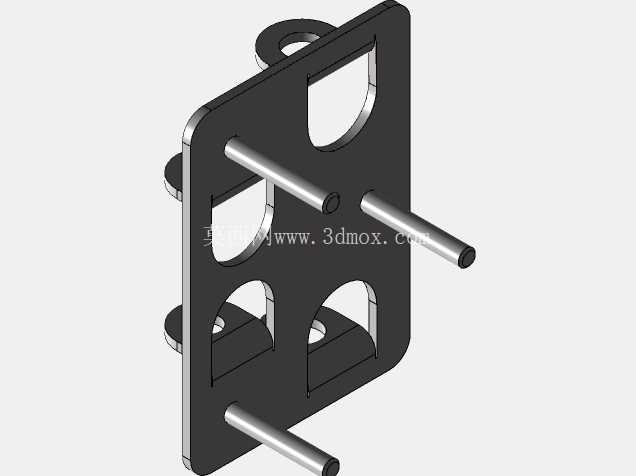

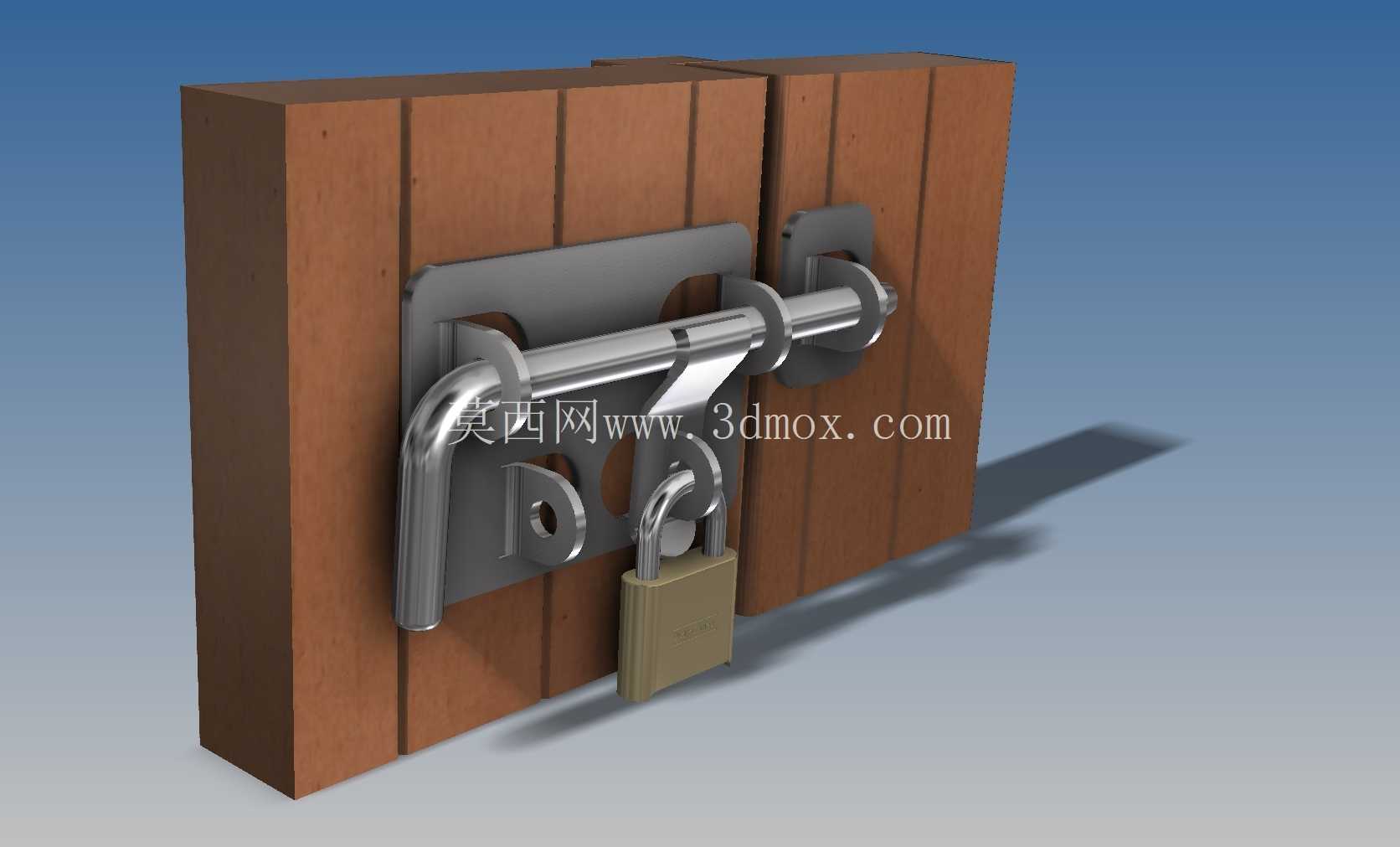

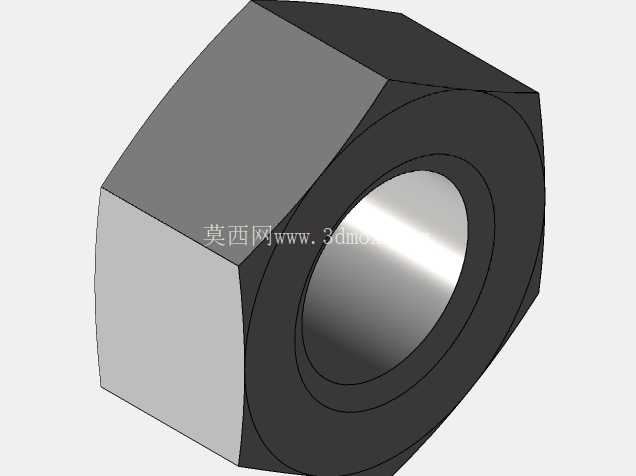

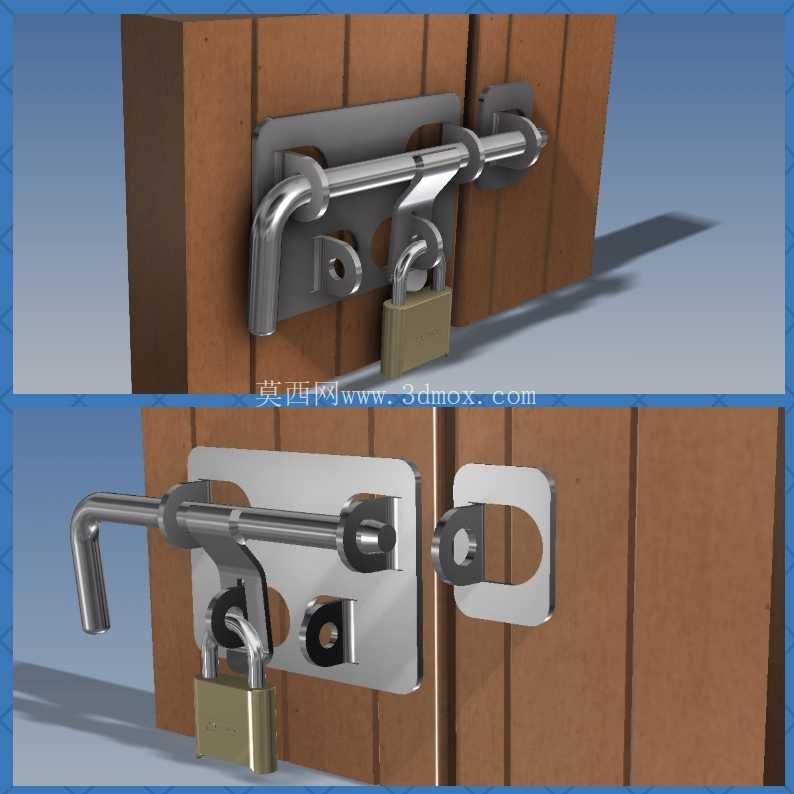

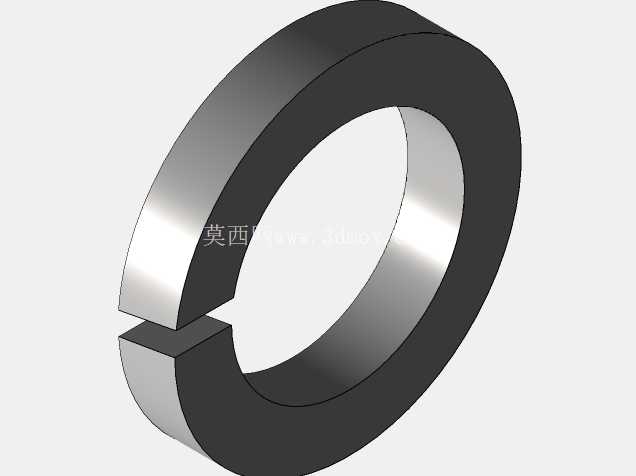

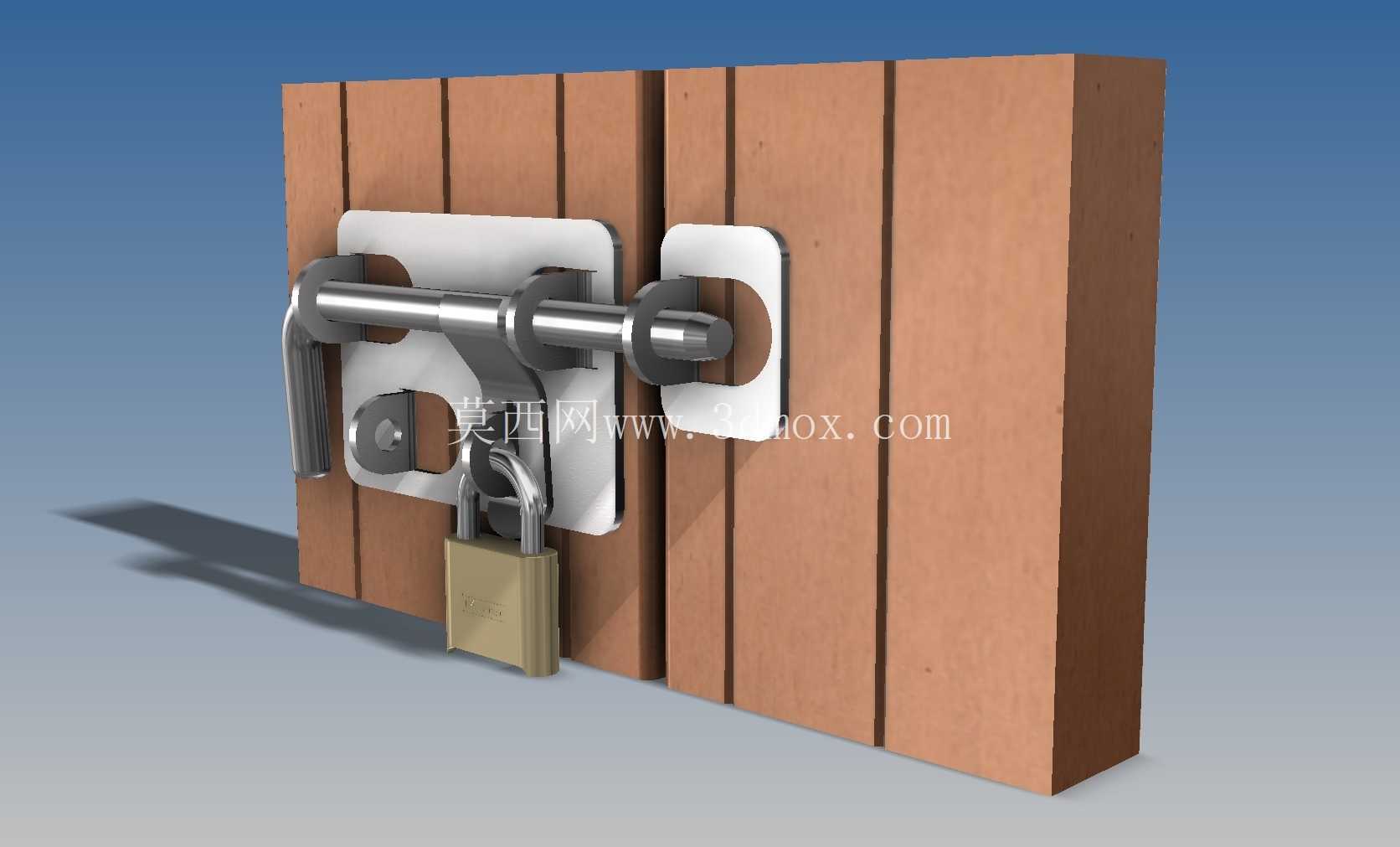

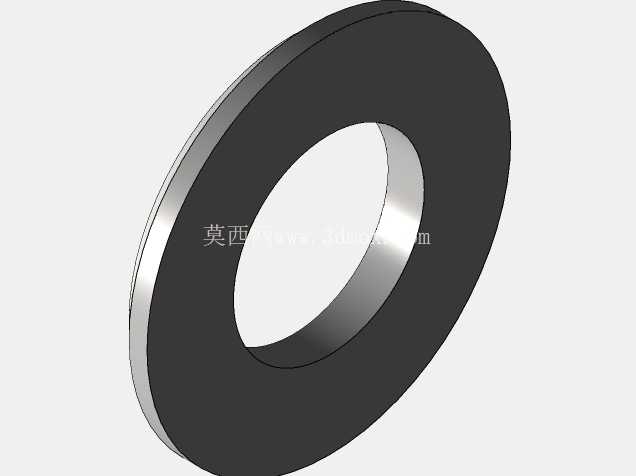

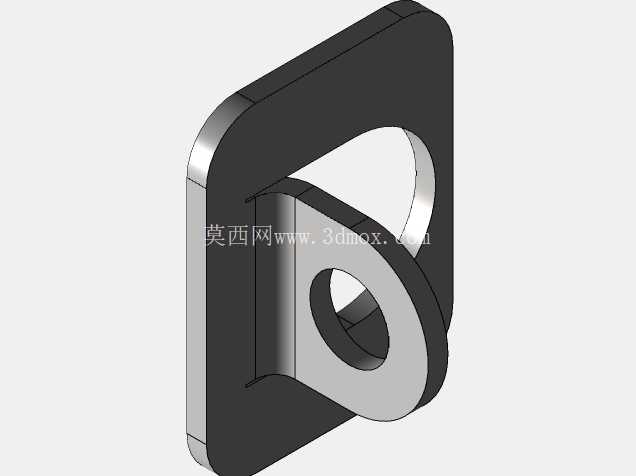

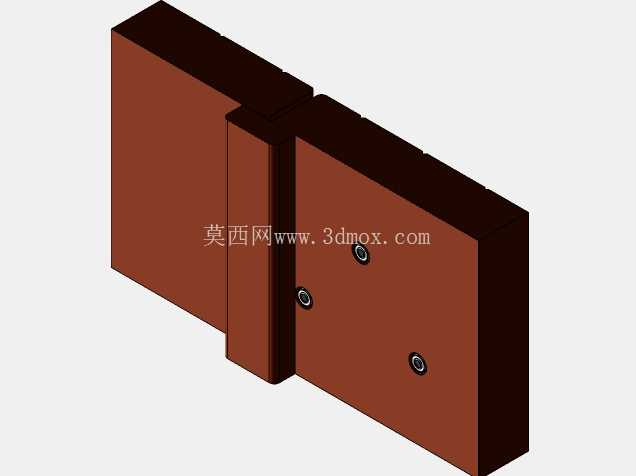

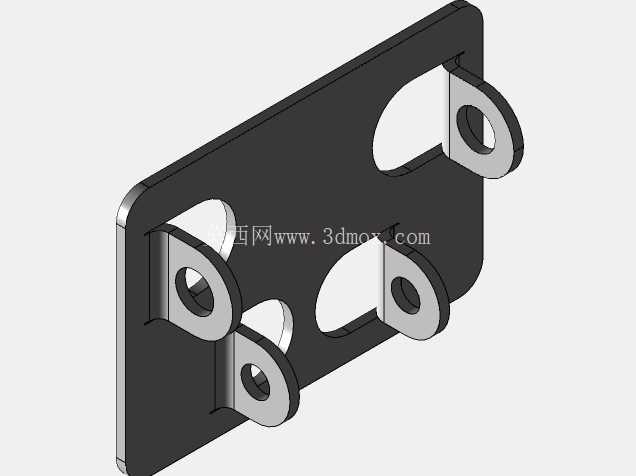

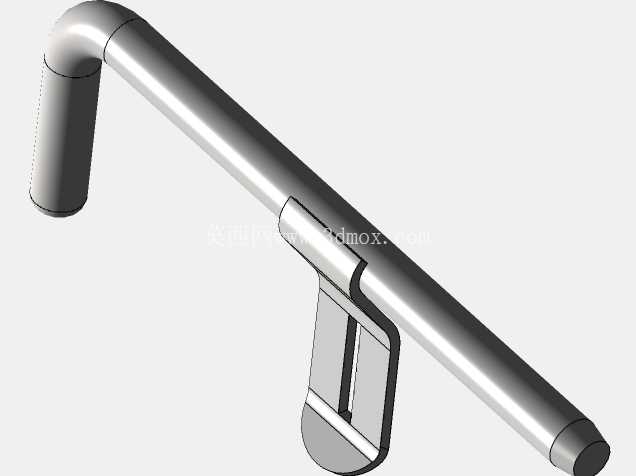

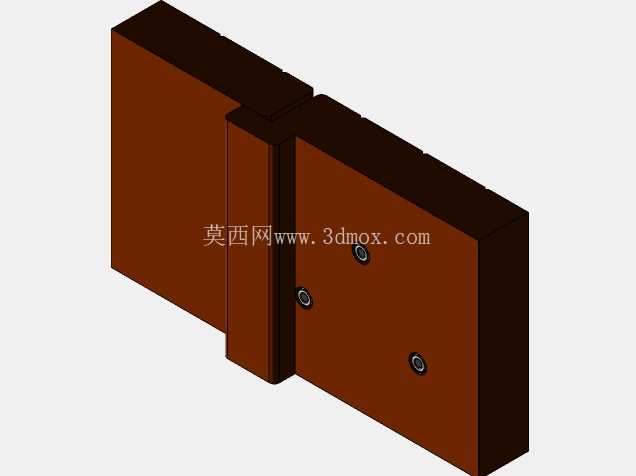

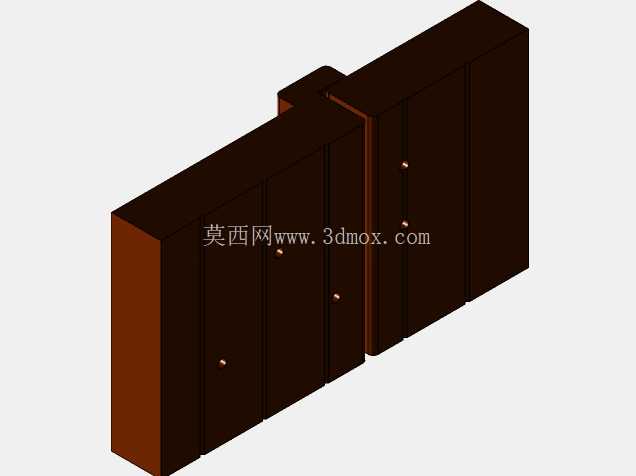

　　这款锁具结构主要适配室内外木质门扇的锁闭需求，常见于庭院木门、储物间木门、厂区临时隔间木门等场景，可实现门扇从外侧的锁止管控，避免非授权人员随意开启，相比普通无锁插销，增加了挂锁锁定点位，能在门扇外侧完成锁闭操作，无需在门扇内侧额外设置反锁结构。从结构组成来看，整套锁具包含固定在门扇活动侧的插销滑座、横向滑动的金属插销杆、配套的挂锁锁梁卡位结构，以及固定在门框对应位置的插销套接座，插销杆采用弯折式操作端，手部握持施力时更符合人体工学，滑动过程中不会出现卡滞，滑座上预留的沉头安装孔可适配十字沉头自攻螺丝，安装后螺丝头部不会突出滑座表面，避免剐蹭过往人员衣物，也不会影响插销的正常滑动行程。

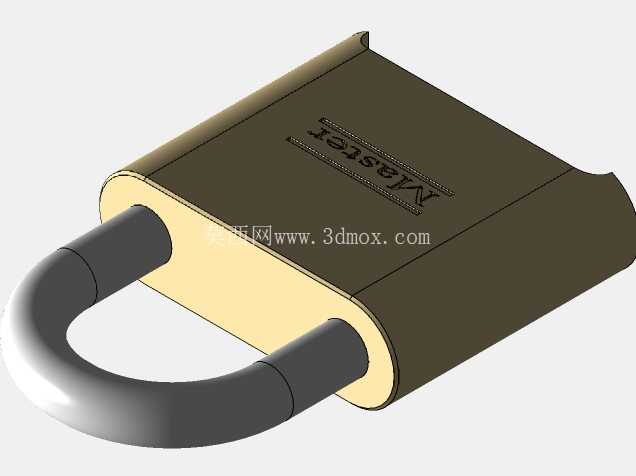

　　设计过程中优先考虑了木质基材的安装特性，所有固定座的安装孔位间距均参考常规实木门、实木复合门的表层板材厚度设置，避免打孔时出现穿透门扇另一侧的问题，插销杆的滑动行程做了冗余设计，当插销完全推入套接座后，仍有10mm左右的余量留存，可抵消木门长期使用出现的轻微下垂、变形带来的对位偏差，不会因为门扇小幅移位就出现插销无法对位插入的情况。挂锁卡位结构设置在插销杆的中段位置，当插销推入锁闭位后，卡位孔正好对齐滑座上的锁梁穿孔，挂锁锁梁穿过穿孔后，可完全限制插销杆的横向滑动，即使从外侧撬动插销操作端，也无法让插销回缩解锁。

　　外形尺寸方面，整套锁具的滑座整体厚度控制在8mm以内，突出门扇表面的高度不会对门扇开合造成干涉，套接座的导向口做了15度的扩口导向设计，插销对位时即使存在2mm以内的位置偏差，也能顺着导向斜面顺利滑入套接座内，降低安装时的对位精度要求，普通施工人员无需专用工装即可完成安装调试。插销杆采用实心圆钢弯折成型，表面做镀锌防锈处理，可适应户外半露天场景的潮湿环境，不会轻易出现锈蚀卡滞的问题，滑座与套接座的板材边缘均做了倒圆角处理，没有尖锐的冲切毛边，安装和使用过程中不会划伤操作人员手部。

　　在实际选型应用中，可根据门扇的厚度选择对应长度的安装螺丝，对于厚度超过45mm的实木门扇，可更换更长的沉头自攻螺丝提升固定强度，避免长期开关门扇的震动导致锁具松动脱落，锁具的横向安装位置建议设置在距离门扇把手150-200mm的高度区间，符合多数人站立操作的手部高度，操作时无需过度弯腰或抬手即可完成插销滑动、挂锁上锁的全套动作。
