门锁配套防尘导向杯结构设计

　　这款门锁配套的防尘杯部件，主要应用于室内门、入户门等常规锁具的锁舌配合位置，日常使用中承担锁舌插入时的导向、锁孔区域防尘防异物侵入的作用，避免灰尘、毛絮、细小杂物落入锁体安装槽内造成锁舌卡滞、伸缩不畅的问题，同时能在锁舌撞击闭合时起到一定的缓冲导向作用，减少锁舌与门框扣板的硬摩擦，延长锁具整体使用寿命。

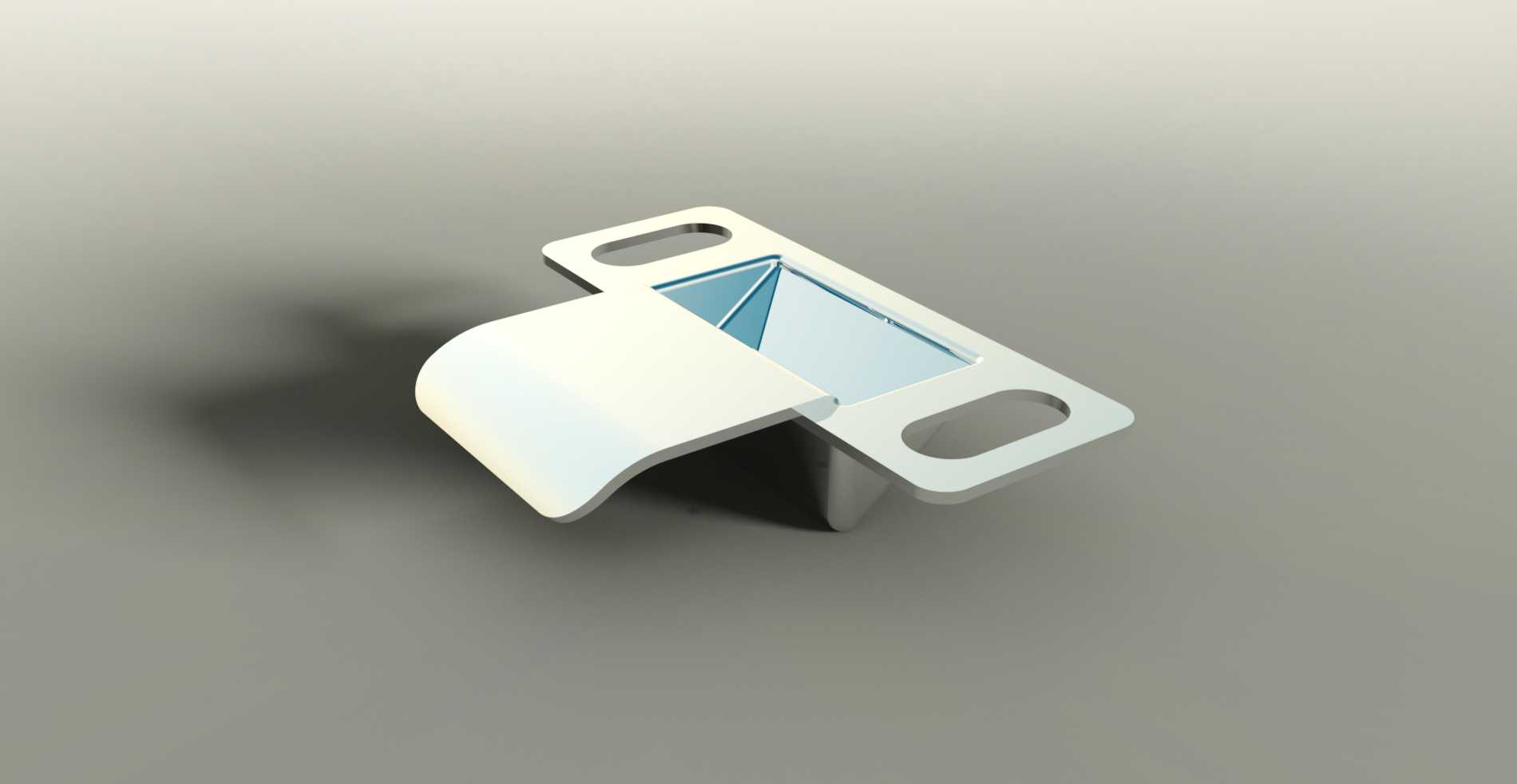

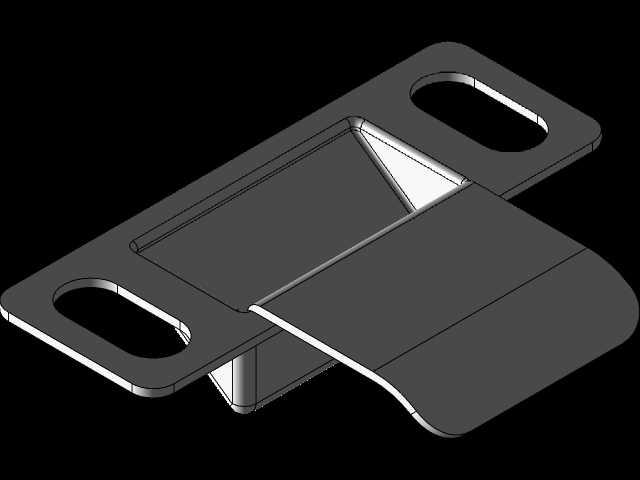

　　从结构设计来看，该部件采用一体冲压弯折成型的钣金结构，主体安装板上开设两个对称的长圆形安装孔，可适配一定范围内的安装孔位偏差，现场安装时能够根据门框的实际开孔位置微调固定位置，降低门框开孔的精度要求，减少现场安装的修配工作量。安装板一侧延伸出弧形的导向舌片，舌片弯折角度经过反复校核，刚好适配锁舌伸出时的切入角度，锁舌伸出过程中会顺着弧形舌片顺滑滑入锁扣区域，不会出现顶卡、错位的情况。导向舌片下方围合形成半封闭的容置槽，刚好容纳锁舌的伸入端，槽体边缘做了小圆角钝化处理，避免安装和使用过程中划伤施工人员或者用户，也不会刮蹭锁舌表面的防护镀层。

　　安装边界方面，该部件整体厚度适配常规门框扣板的安装间隙，不需要额外对门框进行扩槽处理，可直接替换同规格的传统锁扣防尘件，整体外轮廓尺寸控制在常规锁具安装位的通用尺寸范围内，适配市面上多数常规弹子锁、执手锁的安装需求。结构设计上没有多余的冗余特征，一体成型的工艺也让部件整体强度足够，日常开关门的反复撞击下不会出现弯折变形、断裂的问题，表面采用镀锌钝化处理，具备基础的防锈能力，适配室内、普通入户门的使用环境，不会因为常年接触空气中的水汽出现锈蚀卡滞的问题。

　　在实际选型适配过程中，需要注意确认锁舌的伸出长度与该部件容置槽的深度匹配，两个安装长孔的中心距与门框上预开的固定孔位对齐，安装时保证弧形导向舌片的朝向与锁舌伸出方向一致，固定螺丝锁紧后部件不会出现松动移位，即可保证锁具开合顺畅，长期使用过程中能有效阻挡灰尘从锁舌配合缝隙进入锁体内部，减少锁具的日常维护频次，降低因为异物卡滞造成的锁具故障概率。
