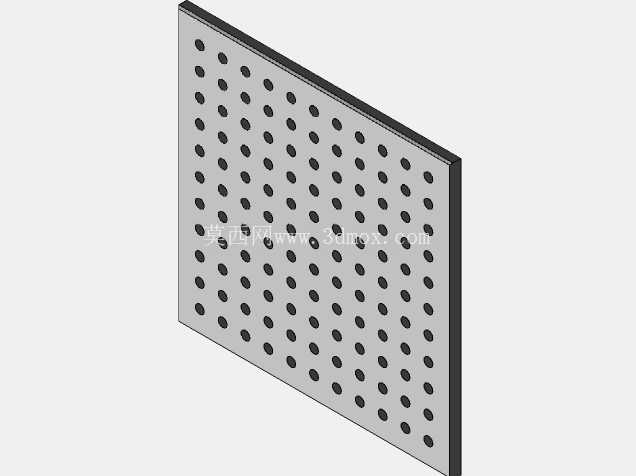

光学元件阵列安装多孔板结构设计

　　在光学实验平台搭建、小型光学模组批量装配场景中，这类带标准螺纹孔阵列的多孔安装板是使用频率极高的基础结构件，核心作用是为光学调整架、小型透镜座、分光镜架等元件提供统一的安装基准，替代零散的转接块拼接方案，大幅压缩光路搭建的调试周期。设计阶段优先匹配1/4-20英制安装螺纹，这是光学行业通用的安装接口标准，所有孔位的螺纹深度统一控制在6mm，既保证足够的螺纹啮合强度，避免安装时出现滑牙、固定不稳的问题，也不会因为螺纹过深增加不必要的板材厚度，控制整体重量。

　　孔位采用等间距矩阵排布，相邻孔中心距严格按照25.4mm整数倍设置，和主流光学平台的孔位网格完全对齐，安装时不需要额外测量定位，直接通过标准1/4-20螺丝就能将基板固定在光学平台、支撑棒或者立式安装架上，适配水平、垂直甚至倾斜的安装姿态。板材整体选用平整的方形结构，边缘做0.5mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员或者光学元件表面，板厚控制在8mm，在保证整体平面度的前提下，不会因为自重产生形变，即使在板上满载安装多个光学元件，整体平面度公差也能控制在0.1mm以内，不会因为基板变形导致光路偏移。

　　孔位加工时严格保证每个螺纹孔的轴线与板面垂直，垂直度公差控制在0.05mm以内，避免光学元件安装后出现角度偏差，减少后续光路校准的工作量。这类安装板除了光学实验场景，也可以用在小型传感器阵列安装、桌面级自动化设备的元件固定场景，只要是需要在同一平面上密集排布小型元件、且需要灵活调整安装位置的场合，都能通过这个基板实现快速装配，不需要针对每个元件单独设计安装支架。设计时还考虑了扩展兼容性，板的四个边角预留了沉头安装孔，可以将多块同规格的安装板拼接成更大面积的安装平面，满足大尺寸光路或者多元件阵列的安装需求，拼接处的孔位完全对齐，不会出现安装断点。板面做哑光氧化处理，避免环境光在板面产生反射干扰光学实验的测量结果，同时提升板材的耐磨性能，长期拆装螺丝也不会出现表面严重磨损的问题，延长结构件的使用寿命。
