亚伯布儒斯特对位薄膜光学检测装置

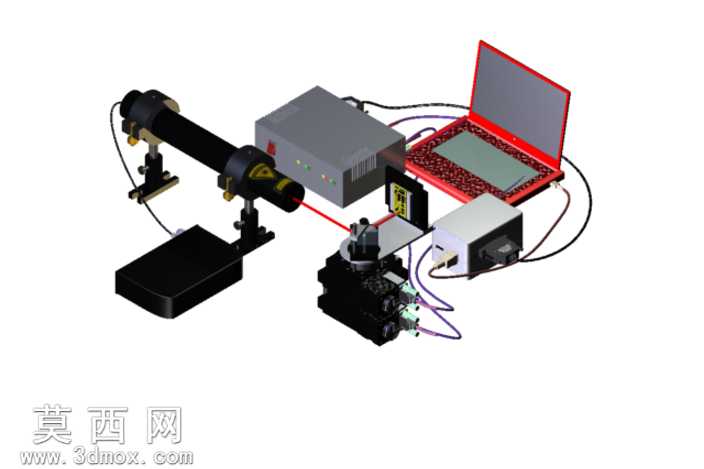

本作品为基于亚伯布儒斯特法的薄膜光学检测对位装置三维模型，采用Autodesk Inventor完成全参数化建模，完整还原了整套光学实验系统的硬件组成与装配关系。建模过程中严格遵循光学实验设备的结构设计逻辑，对各功能模块进行独立建模后完成总装约束，确保各部件的空间位置、装配间隙与实际实验装置一致。模型涵盖激光发射单元、光学调整架、样品承载位移台、信号采集模块、控制主机以及配套的笔记本电脑控制终端，各部件的外形结构、连接走线均做了精细化还原。在材质渲染层面，针对不同部件的物理属性做了区分设置：光学镜筒采用哑光黑色阳极氧化金属材质，还原光学设备的消光设计需求；控制主机外壳采用浅灰色磨砂工程塑料材质，搭配表面的状态指示灯、接口细节做了凹凸贴图处理；笔记本电脑部分还原了红色纹理外壳、屏幕玻璃、键盘按键的不同质感，屏幕区域添加了半透明玻璃材质与微弱的屏幕发光效果；光学调整架的调节旋钮、位移台的传动结构采用亮面金属材质，区分出机械调节部件与主体结构的材质差异；连接线缆部分采用柔性建模方式还原自然的弯曲走线形态，赋予黑色橡胶材质，还原真实设备的布线状态。结构设计上，激光发射单元通过可调节俯仰与水平角度的光学支架固定，可实现光路的精准调校；样品承载台采用多轴位移结构，可完成薄膜样品的位置微调以满足布儒斯特角对位需求；信号采集模块与发射单元呈特定角度布置，匹配布儒斯特角检测的光路要求；控制单元与采集模块、位移台之间通过线缆连接，实现设备的电控调节与数据采集。整套模型的装配层级清晰，各活动部件保留了合理的运动自由度约束，可直观展示装置的对位调节逻辑，完整呈现了利用布儒斯特法测量薄膜折射率的光学系统硬件构成，可用于光学实验教学演示、设备结构参考等场景。
