水力发电大坝坝体结构三维设计模型

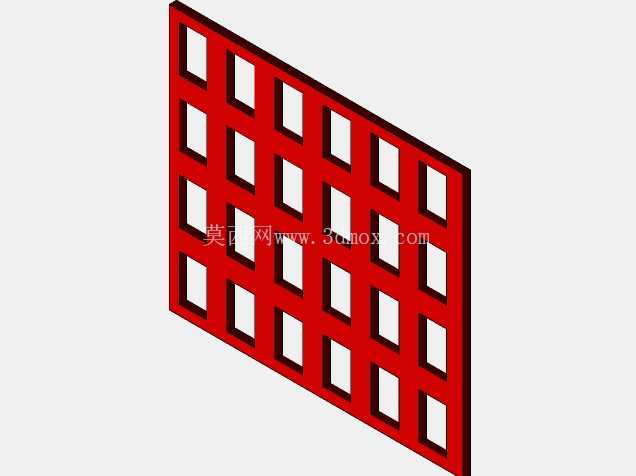

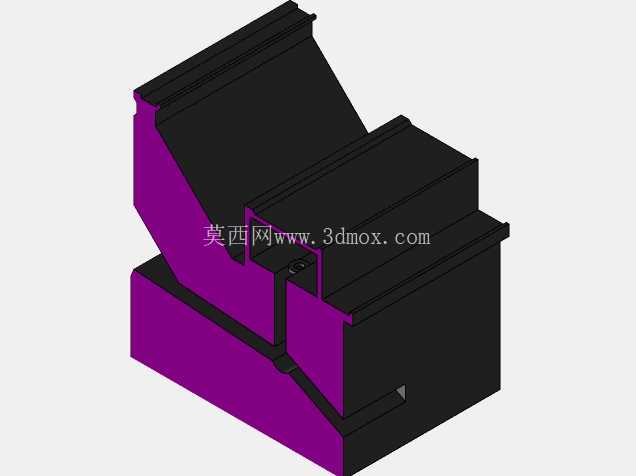

　　该模型还原了径流式小型水力发电坝体的核心结构布局，可用于水利工程方案演示、水工结构教学演示以及小型水电项目的前期方案验证环节。从结构设计逻辑来看，模型优先还原了坝体的挡水、引水、发电功能分区，挡水段采用实体重力坝结构形态，坝体迎水面做了适配水流冲击的坡面过渡，可有效分散上游水体对坝体的水平推力，避免应力集中在坝体底部接缝位置。引水段采用斜向流道设计，流道内壁做了平滑过渡处理，减少水流进入发电腔前的紊流损耗，提升水流的动能利用率，流道入口位置预留了拦污栅安装位，可适配常规尺寸的栅格结构，阻挡上游漂浮杂物进入流道损伤水轮部件。

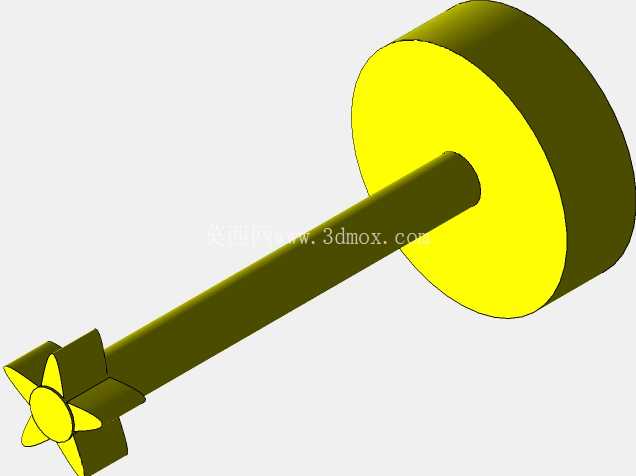

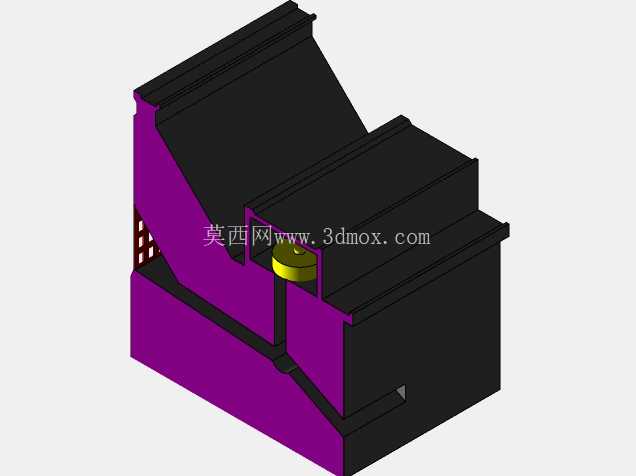

　　发电腔区域预留了水轮机组、控制阀组的安装空间，模型中呈现的黄色竖向杆件为控制阀的操作杆结构，可直观展示进水阀门的安装位置与操作行程范围，阀件安装位的边界尺寸适配常规通径的进水控制阀，安装法兰的孔位布局符合通用水工阀件的安装标准，无需额外做转接结构即可完成阀件装配。坝体的下游侧设置了消力坡结构，水流经水轮机组做功后，可顺着坡面平缓流入下游河道，避免下泄水流直接冲刷坝基造成结构失稳。从安装边界来看，该模型对应的坝体结构适用于落差在5-12米的山区小型河道，坝体基础宽度与坝高的比例符合重力坝的抗倾覆设计要求，坝体两侧的连接段预留了与岸坡岩体锚固的接口位置，可根据实际岸坡形态调整连接段的延伸长度。

　　模型中各功能区的尺寸比例严格按照小型水电坝的常规设计参数设置，流道的通流截面尺寸可匹配装机容量在50-200kW的小型水轮发电机组，发电腔的检修空间预留满足单人进入检修的操作需求，阀件操作位的高度符合人工操作的人体工程学要求，无需额外设置操作平台即可完成阀门的启闭操作。在实际工程应用中，这类坝体结构多用于山区农村的小水电项目、偏远区域的离网供电站点，也可作为小型灌区的补水发电结合设施，兼顾灌溉供水与发电收益。设计过程中优先考虑了结构的易施工性，坝体主体结构可采用常规混凝土浇筑工艺完成，流道内壁可做耐磨衬层处理以提升抗水流冲刷寿命，阀件安装位的预埋构件可在坝体浇筑时同步布设，减少后期安装的施工难度。
