符合DIN与ASTM标准的法兰喷嘴连接组件

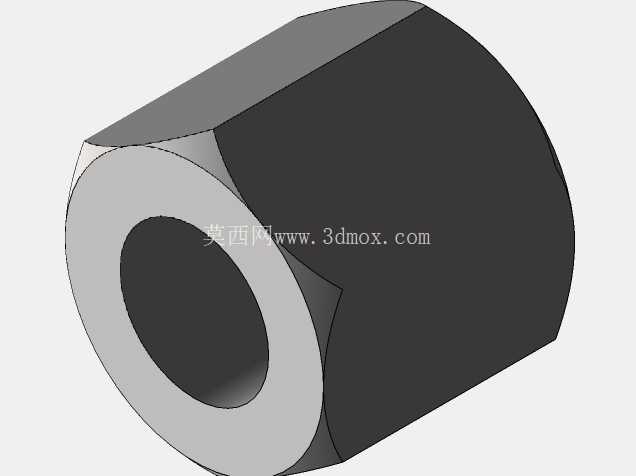

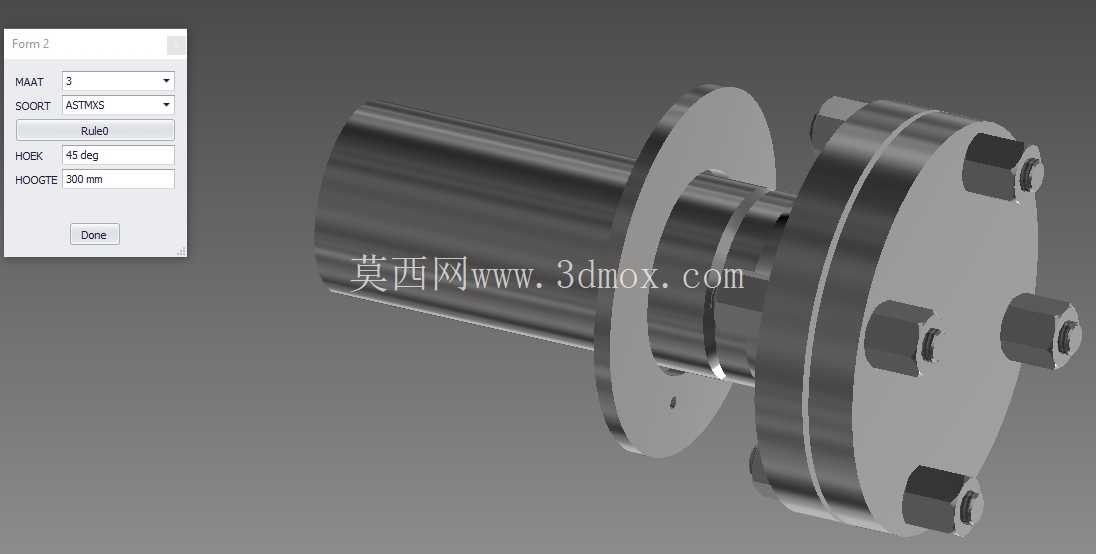

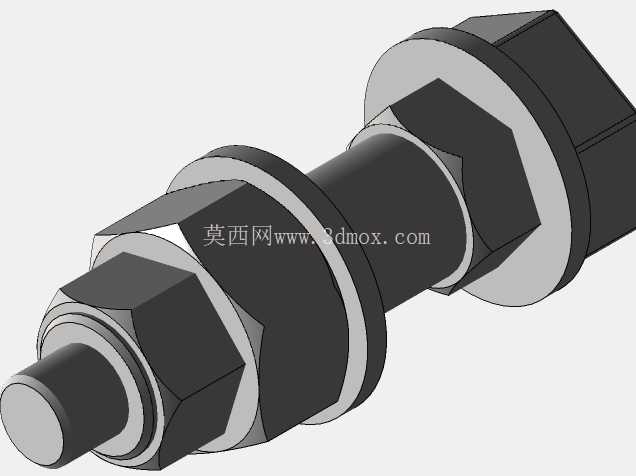

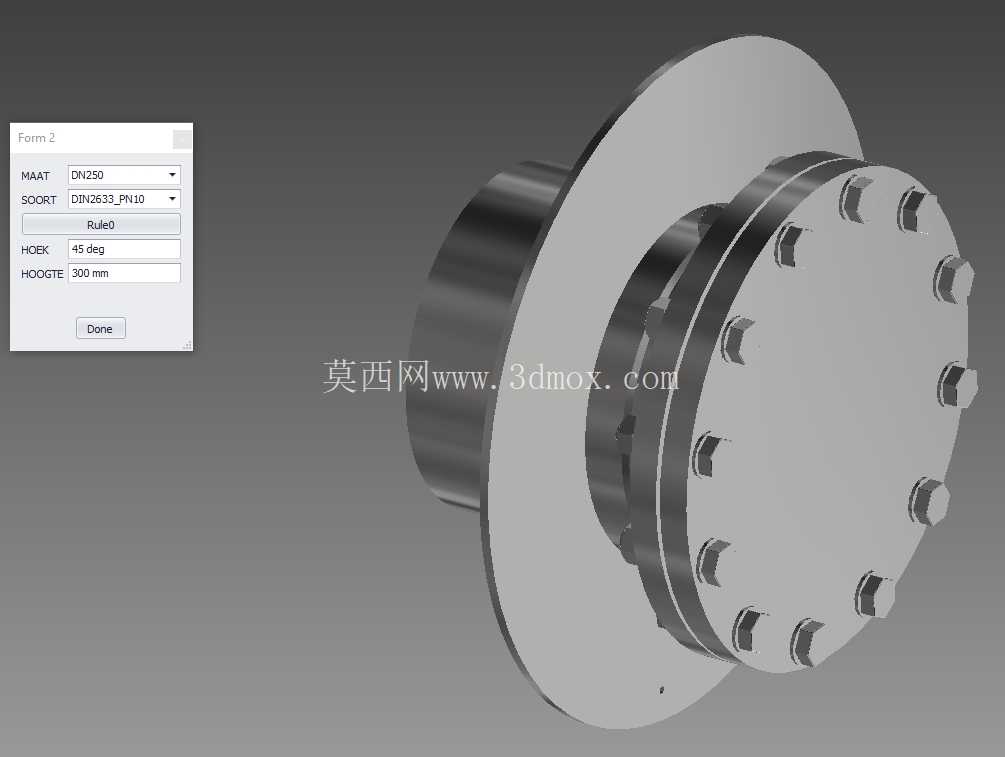

　　在工业流体输送、压力调节管路系统中，法兰连接的喷嘴组件是介质导流、压力泄放、流量分配环节的核心配套部件，这类结构广泛应用于石化管线、工业锅炉给水系统、液压动力单元、压缩空气管网等场景，承担着管路对接密封、介质定向喷射、压力级差过渡的实际作用。本次设计的法兰喷嘴组件，完全遵循DIN与ASTM两大主流工业标准的尺寸规范，建模过程中优先考虑了现场安装的适配性问题，将法兰端的螺栓孔分布、密封面凸台高度、喷嘴伸入管路的长度边界都做了参数化处理，设计人员可以通过参数表直接调整公称通径、压力等级对应的核心尺寸，无需重新绘制基础轮廓，能大幅缩短同系列不同规格产品的建模周期。

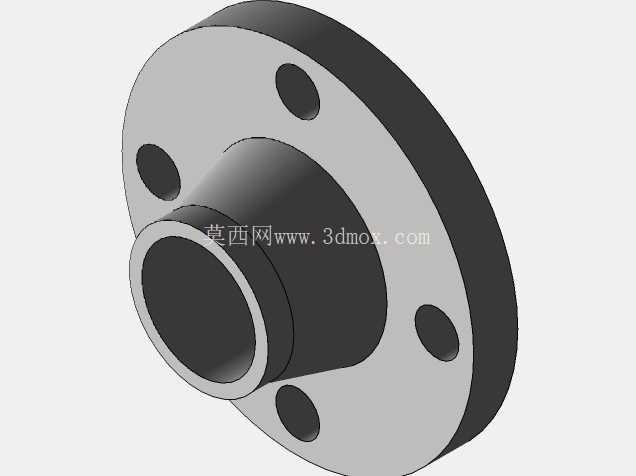

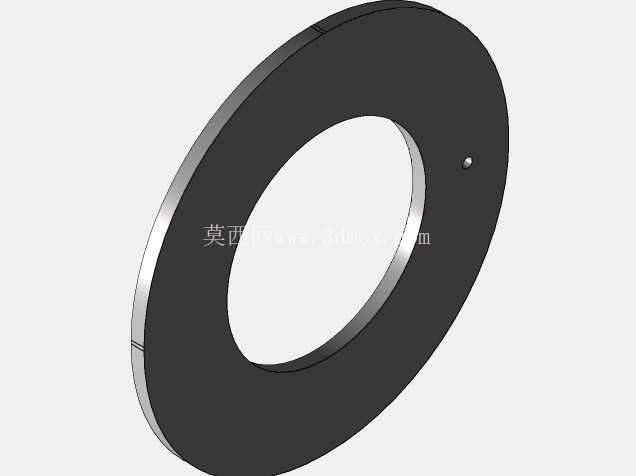

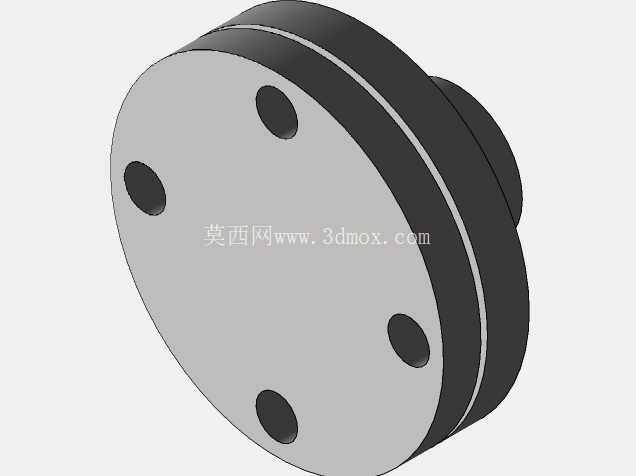

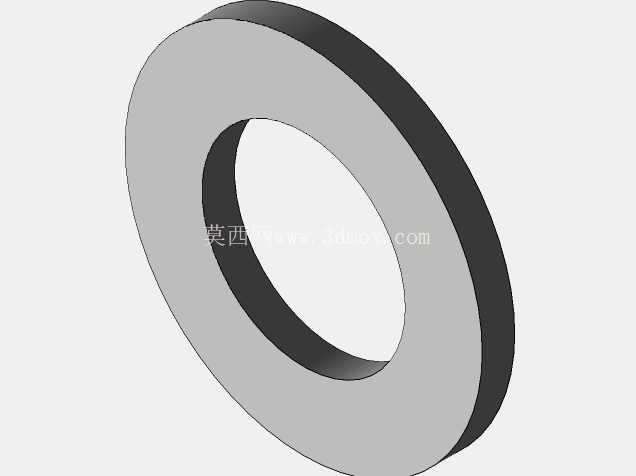

　　从结构功能来看，该组件采用带颈法兰与喷嘴本体一体化对接的结构形式，法兰端的周向均布螺栓孔匹配对应压力等级的螺栓锁紧扭矩要求，密封面预留了标准垫片的安装槽位，可适配缠绕垫、金属环垫等多种密封件，避免现场安装时出现密封面不匹配导致的泄漏风险；喷嘴段的内流道做了平滑过渡处理，能减少介质高速通过时的紊流与压损，降低管路运行过程中的振动与噪音。在安装边界的设计考量上，组件的轴向总长度、法兰外圆直径、螺栓孔中心圆直径都严格对应标准尺寸链，既可以直接与同标准的管路法兰、减压阀阀体、截止阀端面对接，也能根据现场管路的排布需求，调整喷嘴伸出法兰端面的长度，适配不同壁厚的管路安装场景，不会出现与周边管路支架、保温层干涉的问题。

　　建模过程中对所有配合面做了公差预留，法兰密封面的平面度、螺栓孔的位置度都符合机械加工的常规精度要求，导出的工程图可以直接用于机加工生产，不需要二次调整尺寸公差。对于结构设计从业者来说，这类参数化的标准组件模型，可以直接导入到整体管路装配体中做干涉检查、管路应力仿真，不需要从零开始绘制标准件，能有效提升整体项目的设计效率；对于设备选型人员来说，模型的尺寸边界完全贴合工业标准，可以直接用来核对现场安装空间，确认组件与现有管路的匹配度，避免选型错误导致的现场返工。需要注意的是，该组件的参数表覆盖了常规中低压管路的常用规格，特殊高压、高温工况下使用时，还需要结合具体工况调整法兰厚度与螺栓规格，匹配对应的材料强度要求。
