NTN SN516立式剖分式轴承座结构设计

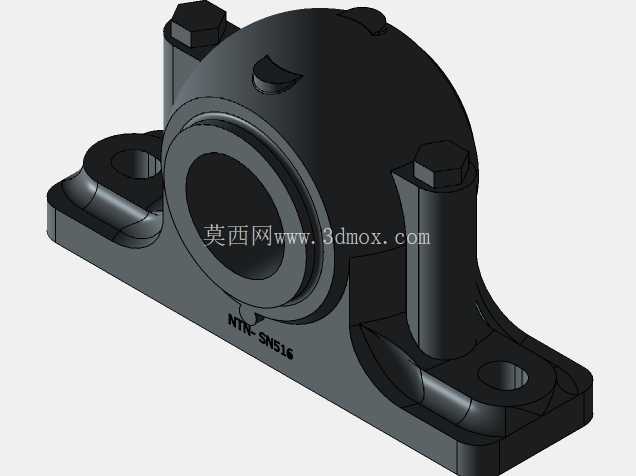

　　这款SN516立式轴承座是带座轴承单元的核心承载部件，主要适配内径80mm规格的调心滚子轴承或者同尺寸调心球轴承，在矿山输送线、冶金辊道传动、建材设备的重载传动轴系中应用十分广泛，日常设备运维里，这类剖分式结构的轴承座能大幅降低轴系拆装的工作量，不需要把整根轴从传动端完全抽出，只需要拆开上盖就可以完成轴承的检查、润滑更换作业，相比整体式轴承座能减少六成以上的停机维护时长。

　　从结构设计逻辑来看，底座采用两侧对称的菱形安装脚布局，两个安装螺栓孔的中心距严格匹配对应规格的安装基准，安装孔做了沉台锪平处理，能保证螺栓拧紧后端面完全贴合安装基面，避免出现局部应力集中导致的底座断裂问题；轴承座的腔体部分做了精准的球面公差匹配，能适配带调心性能的轴承，补偿轴系运行中出现的小角度挠曲变形，抵消安装过程中产生的同轴度误差，避免轴承出现偏载磨损的情况。上盖和底座的结合面做了精密铣削加工，合模后没有明显的配合间隙，能防止润滑脂泄漏同时阻挡外界的粉尘、切削碎屑进入轴承腔体，腔体内部预留了足够的储脂空间，配合侧面预留的油嘴安装位，可以在不拆解轴承座的情况下完成定期补脂作业。

　　两侧的螺栓连接柱做了加厚加强处理，螺栓采用标准六角头规格，拧紧力矩符合重载传动的载荷要求，能承受径向载荷为主的复合受力，在皮带输送机的托辊支撑、减速机低速输出轴支撑、破碎机的传动轴支撑场景下，能稳定承担设备运行中的冲击载荷，不会出现连接松动或者座体开裂的问题。从安装边界来看，底座的底面为全平面加工结构，安装时需要保证支撑基座的平面度不低于0.1mm/100mm，避免安装时底座出现强制变形导致轴承卡滞；轴承座的中心高严格对应SN系列的标准尺寸，选型时不需要额外调整轴系的中心高度，能直接替换同型号的老旧损坏轴承座，降低备件替换的适配成本。

　　腔体两端预留了密封件的安装槽位，可以根据使用场景选配毡圈密封、唇形密封或者迷宫密封，在粉尘浓度较高的破碎车间、有喷淋水汽的清洗设备段，搭配对应的密封结构就能有效延长轴承的使用寿命，减少日常运维的备件消耗。
