方形法兰安装式带衬套轴承支撑轴台结构

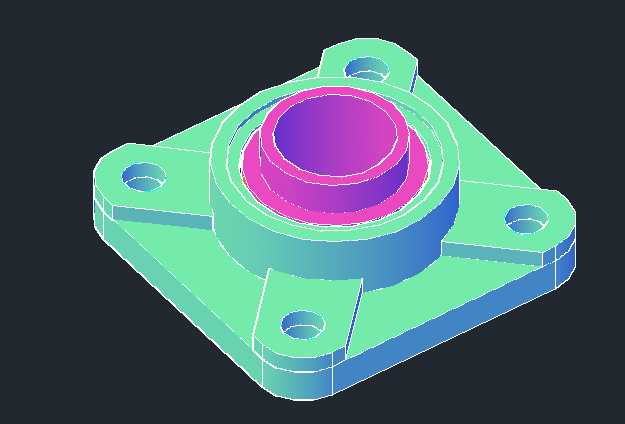

　　这类带方形安装法兰的轴台结构，在轻工输送线、小型减速机输出端、仪表阀门执行机构的传动链路里应用十分普遍，核心作用是为旋转轴提供稳定的径向支撑，同时通过一体化的安装基板抵消轴系运转产生的径向载荷与小幅轴向窜动，避免轴端出现偏摆磨损。从结构设计逻辑来看，主体采用方形安装底板搭配中心阶梯轴承孔的布局，四个安装孔分布在底板四角的凸台上，凸台结构做了局部加厚处理，一方面是为了增加螺栓连接的螺纹啮合长度，避免安装时螺栓孔出现滑牙或者底板被压溃的问题，另一方面凸台的平面可以作为安装基准面，加工时只需保证四个凸台端面的平面度与中心轴承孔的垂直度，就能降低整块底板的平面加工量，兼顾加工经济性与安装精度。

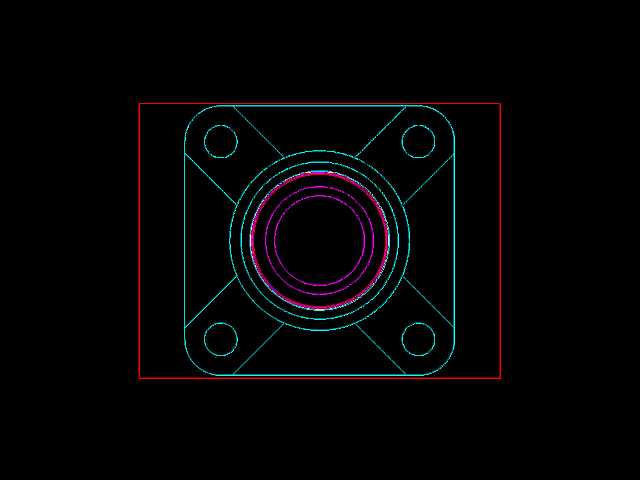

　　中心的阶梯孔做了三层台阶设计，最内侧的小孔用于轴承外圈的轴向定位，中间层的孔径匹配标准深沟球轴承或者滑动轴套的外径，最外侧的大孔则预留了密封件或者端盖的安装空间，孔壁与轴承外圈的配合公差选用过渡配合，既可以保证轴承安装后不会出现外圈跑圈的问题，也方便后期维护时的轴承拆卸更换。底板的四个边角做了小尺寸的倒角处理，避免安装过程中锐边划伤操作人员，同时也能减少装配时与相邻部件的干涉风险。从安装边界来看，方形底板的对角线尺寸决定了该轴台的最小安装空间，四个安装孔的孔距按照标准连接件的尺寸设计，适配常用的内六角圆柱头螺栓，安装时只需在配套的设备基板上加工对应位置的光孔或者螺纹孔，就能完成快速固定，不需要额外设计转接板。

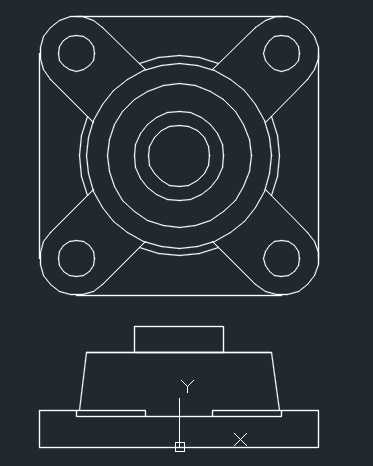

　　中心轴承孔的轴线与安装底板的垂直度公差控制在0.02mm以内，能够保证安装后的轴系回转精度，满足中低转速传动场景的使用需求。在实际选型应用中，这类轴台常配套无内圈滚针轴承或者铜基滑动轴套使用，适用于径向载荷不大、转速不高的传动部位，比如减压阀的阀杆支撑部位、小型输送带的从动辊端支撑、自动化设备里的小直径传动轴定位等场景。设计时特意将轴承安装孔的凸台高度做了加高处理，使得轴承外圈的支撑长度达到轴承宽度的80%以上，避免轴承外圈受力不均出现局部应力集中，延长轴承的使用寿命。底板与中心凸台的连接处做了圆角过渡，减少应力集中的问题，在承受冲击载荷时不会出现连接处断裂的情况。

　　整个结构没有多余的冗余设计，所有的尺寸设计都围绕安装便捷性、支撑稳定性、加工经济性三个核心点展开，不需要复杂的铸造或者锻造工艺，采用常规的铣削、钻削、镗削工艺就能完成加工，适合小批量定制生产或者设备改造时的快速替换使用。在实际装配过程中，安装面需要提前清理毛刺与磕碰痕迹，保证四个安装凸台完全贴合设备安装基面，螺栓拧紧时按照对角顺序逐步施力，避免底板因为受力不均出现变形，导致中心轴承孔的同轴度超差，影响轴系的正常运转。中心孔内安装轴承时，优先采用冷压装配的方式，避免锤击直接敲击轴承外圈，防止轴承出现损伤影响运转精度。如果应用在有粉尘或者切削液飞溅的场景，可以在外侧的台阶槽内加装毡圈油封或者骨架油封，对轴承内部的润滑脂进行密封，延长维护周期。
