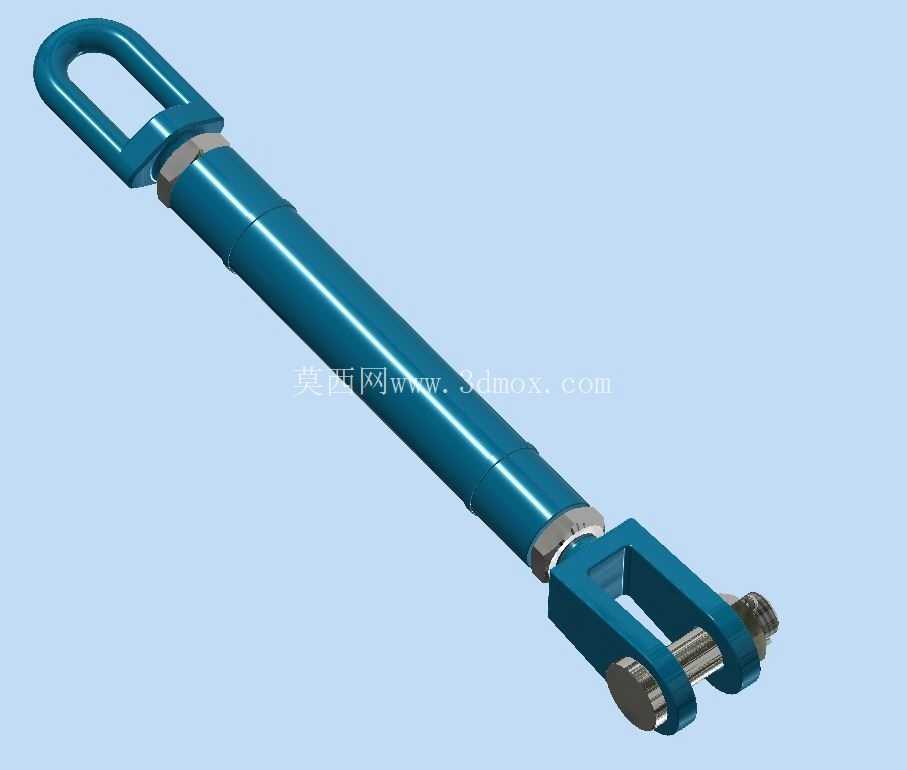

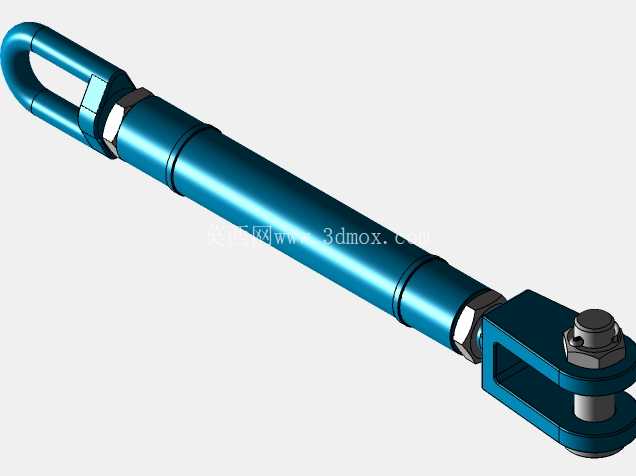

TR系列颚眼型2吨额定载荷花兰螺丝结构

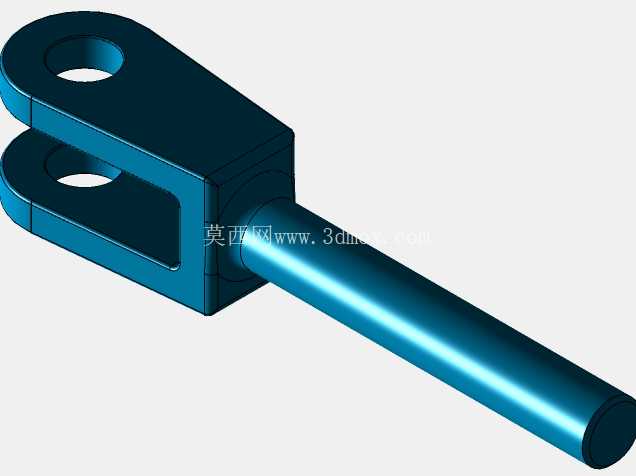

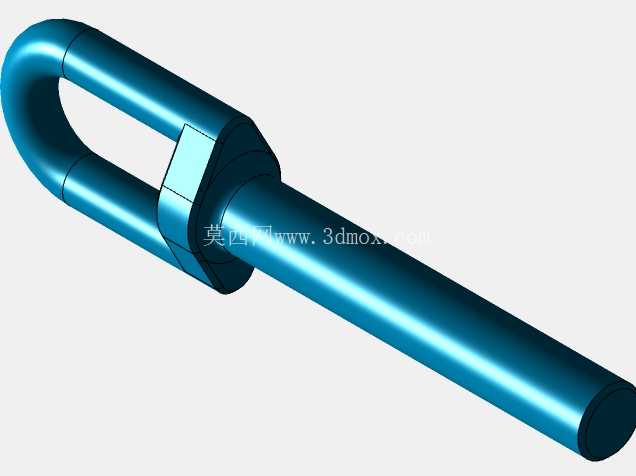

　　这款TR系列颚眼型花兰螺丝，额定工作载荷2吨，是起重索具、缆风绳张紧、钢结构拉接场景里的常用调节构件，日常在输电塔架拉线固定、小型起重吊点索具长度微调、舞台桁架拉接、轻型钢结构柱间支撑张紧作业中都能见到它的身影。从结构设计来看，它采用一端吊环、一端叉形颚板的不对称连接形式，吊环端可直接穿入卸扣、吊耳等环形连接件，叉形颚板端通过配套销轴能快速与带孔的连接板、拉杆端头铰接，相比两端同结构的花兰螺丝，这种组合形式能减少现场配套连接件的种类，适配更多不同形式的被连接端，降低现场安装的配件准备成本。

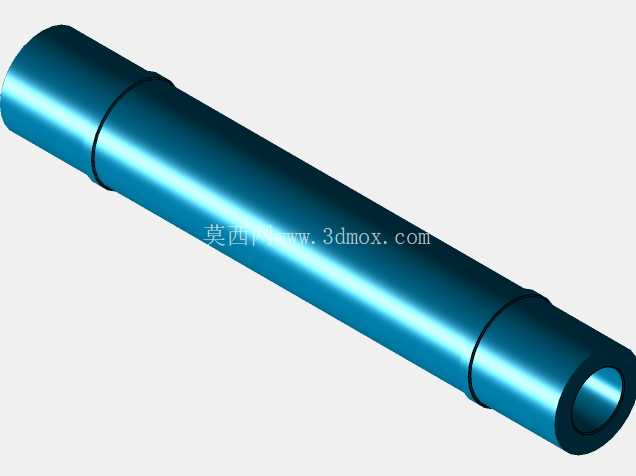

　　中间的调节螺杆采用正反牙配套设计，转动中部的筒体时，两端的连接端头会同步向内收拢或向外伸出，无需转动两端的连接部件就能实现整体长度的微调，调节过程中两端连接点不会发生相对转动，避免了索具拧扭、拉杆附加扭转应力的问题。建模过程中严格遵循索具类零件的设计规范，颚板的开口宽度、销轴孔的同轴度、吊环的内孔曲率都做了对应公差预留，筒体两端的螺纹旋合长度满足满载荷下的螺纹剪切强度要求，调节到最大伸出长度时，两端螺杆的啮合扣数不低于安全规范要求的数值，避免脱扣风险。

　　安装边界上，要注意预留足够的筒体转动空间，由于调节时需要用工具卡住中部筒体旋转，周边不能有紧贴的遮挡构件，同时两端连接完成后，要保留足够的调节余量，不能将螺杆完全旋入筒体，需留出至少三扣的螺纹外露作为安全余量，也方便后期张紧度二次调整。实际使用中，这类花兰螺丝主要承受轴向拉伸载荷，建模时对各部位的应力集中点做了圆弧过渡处理，比如吊环与螺杆衔接处、颚板与螺杆连接的根部都做了圆角优化，避免热处理和受载时出现应力开裂，叉形颚板的销轴孔做了铰孔精度匹配，保证销轴装入后没有过大的旷量，减少受载时的冲击磨损。
