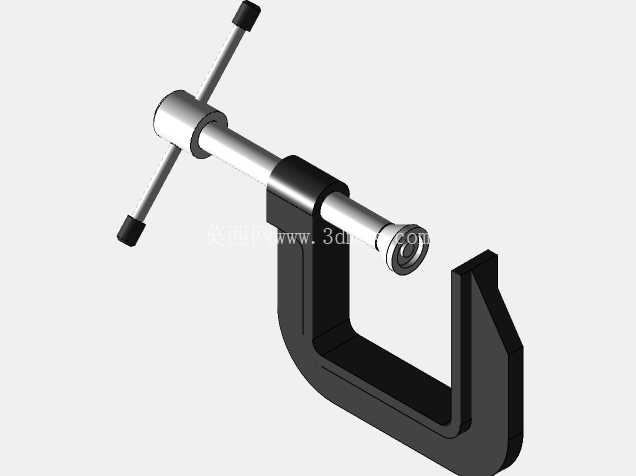

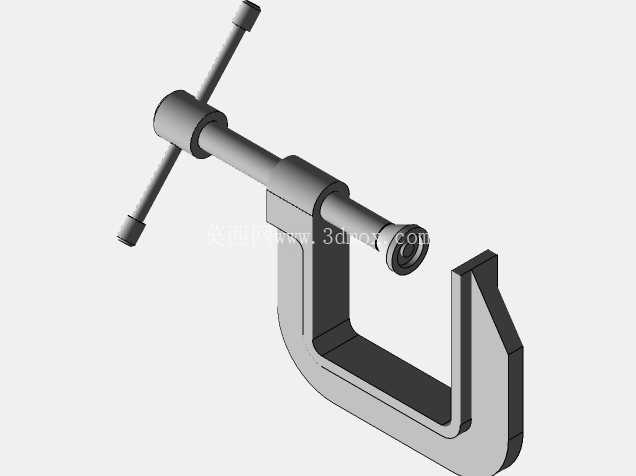

G型螺旋夹紧工装结构设计

　　这款G型夹紧结构是机械加工、装配维修场景中极为常用的手动夹持工具，整体采用C型开口框架搭配螺旋进给压头的经典结构，能够在狭小作业空间内提供稳定的夹持力，适配多类现场作业需求。从实际应用场景来看，这类夹具既可以在小型零件铣削、钻孔加工时充当临时工装，将待加工工件压紧在工作台面，避免切削过程中工件移位；也能在设备维修、工件粘接、焊接定位作业中，将两个或多个待拼接部件牢牢固定，保证拼接位置精度，减少人工扶持的作业强度与安全风险。

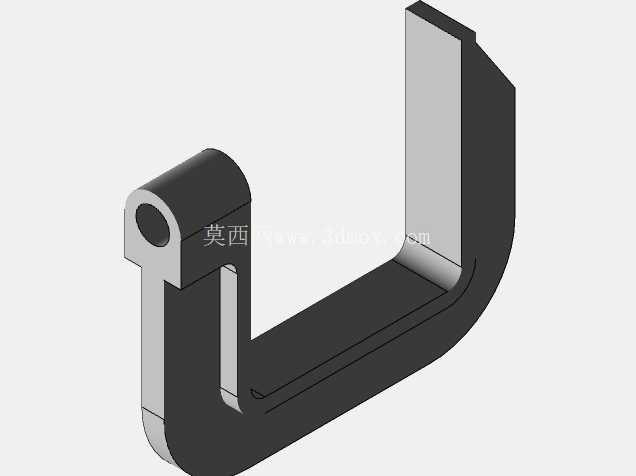

　　结构设计上，C型架体采用等强度截面设计，开口深度与喉深尺寸经过受力校核，在保证足够夹持行程的同时，避免架体在大夹紧力下出现开口变形、断裂问题；螺旋进给组件采用梯形螺纹传动，具备良好的自锁性能，当操作人员转动T型手柄将压头顶紧工件后，螺纹副不会因为作业过程中的振动出现自行回松，能够持续保持稳定的夹持力。压头端部设计有可小幅摆动的压块，接触工件表面时能够自动适配工件的平面角度，避免硬接触压伤工件表面，同时保证夹持力均匀分布在接触区域，不会出现局部应力集中导致的工件变形。

　　从安装与使用边界来看，这款夹具无需额外固定安装，可根据作业需求随时移动位置，适配不同作业台面的使用需求；最大开口尺寸覆盖常规小型零件的夹持厚度范围，T型手柄的力臂长度经过优化，操作人员无需借助额外加力杆，仅靠手部力量即可输出足够的夹紧力，同时避免力臂过长导致的夹紧力过载损坏架体或工件。架体的背部平面可作为定位基准面，使用时可将背部靠向固定挡块，进一步提升夹持稳定性，应对大切削力的加工作业场景。整体结构没有复杂的传动组件，日常维护仅需定期在螺纹副位置涂抹润滑脂，即可保证长期顺畅使用，故障率极低，是车间作业、装配现场不可或缺的基础夹持工具。
