电动滑板车转向连接前叉结构设计

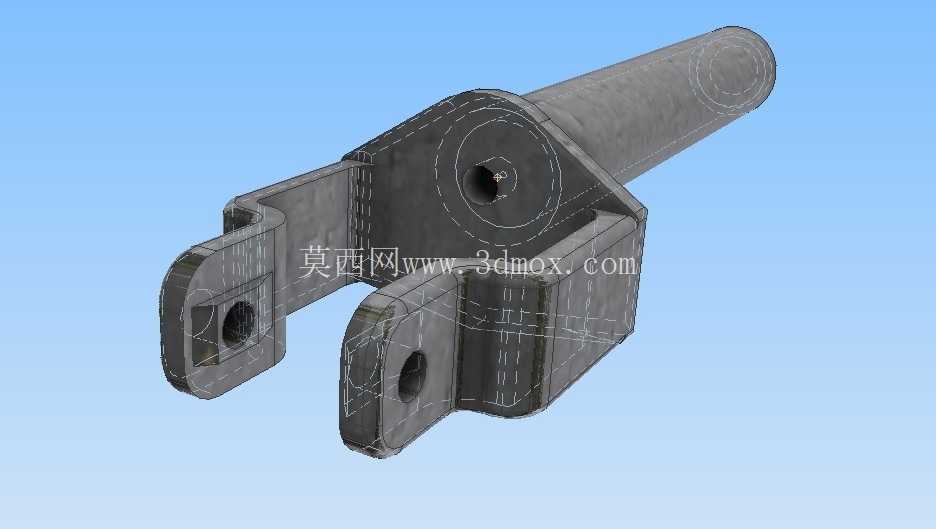

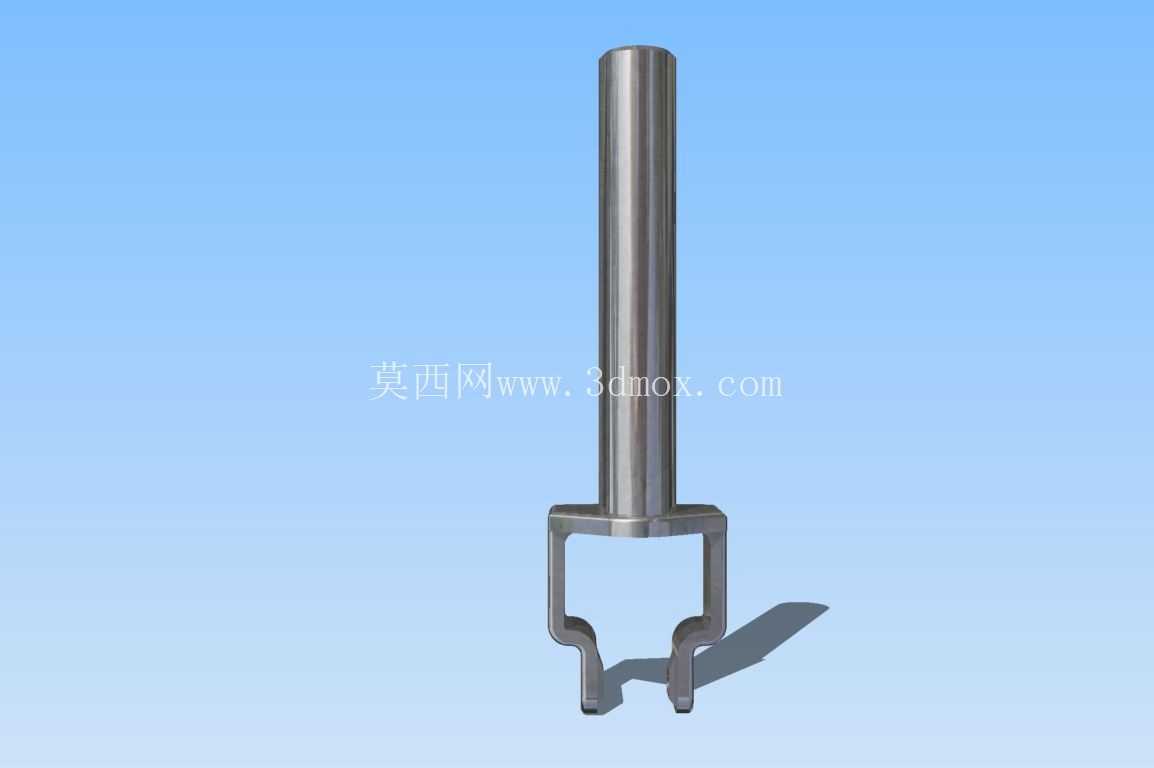

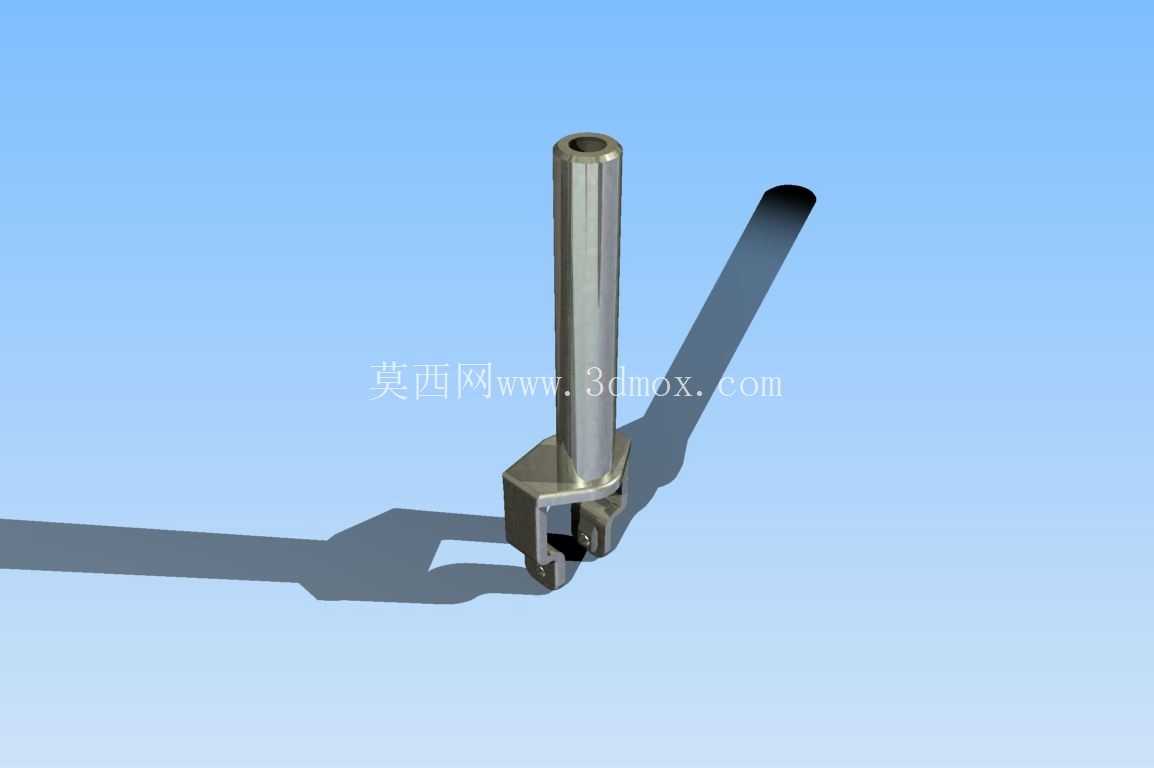

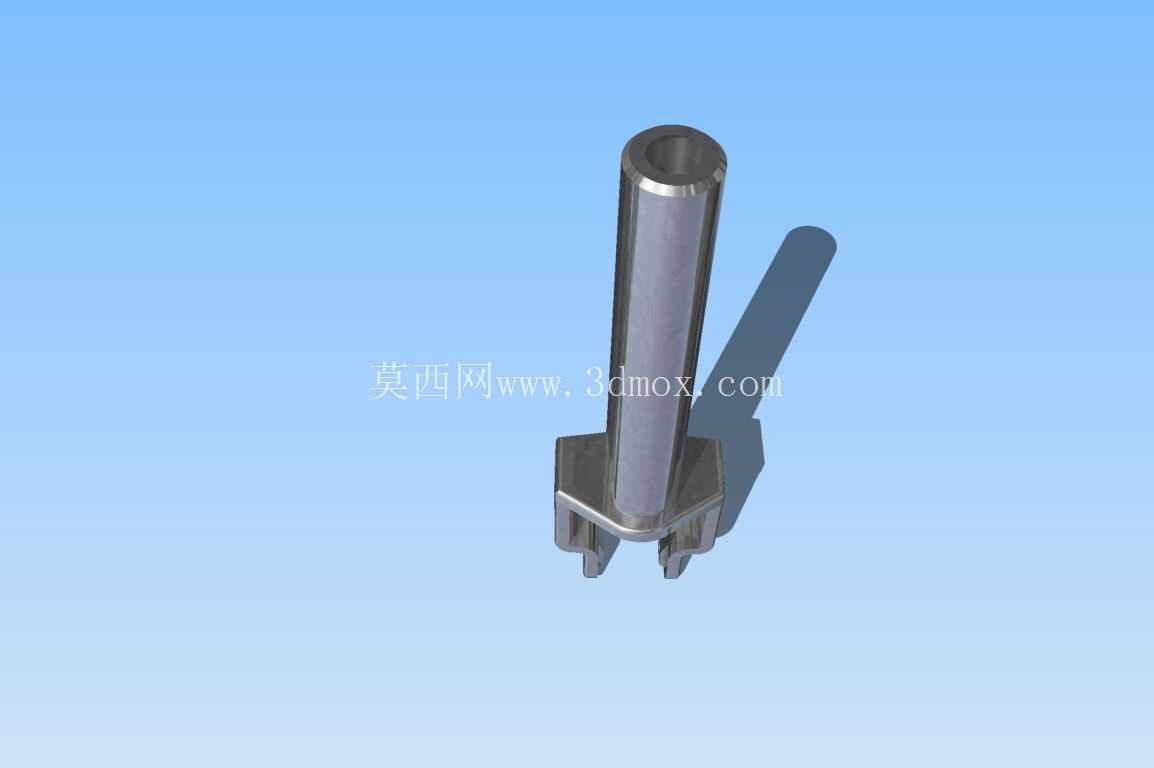

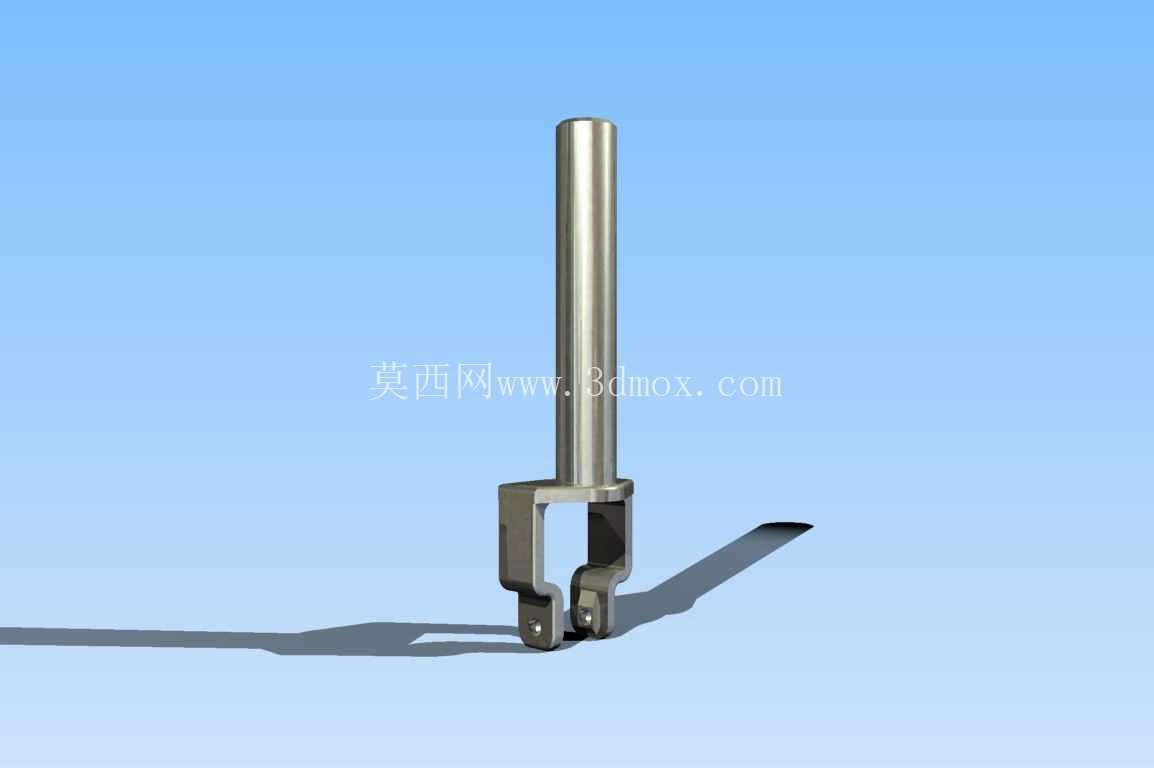

　　作为短途代步场景里的核心受力部件，滑板车前叉承担着连接转向立管与前轮组、传递骑行载荷、保障转向操控精度的关键作用，日常通勤、校园短途出行、园区代步等场景下的电动滑板车与手动滑板车，都依赖该部件实现行驶过程中的方向控制与冲击缓冲。从结构受力逻辑来看，该前叉上部为圆柱形立管结构，用于插入车架头管内部，配合碗组轴承实现周向转动，立管的外径尺寸与车架头管内径需保持严格的公差配合，单边间隙控制在0.1mm以内，避免转向过程中出现旷量，影响骑行操控手感。下部为对称分布的双叉臂结构，叉臂端部开设同轴安装孔，用于穿入前轮轮轴，固定前轮组，两个安装孔的同轴度公差需控制在0.05mm以内，防止前轮安装后出现偏摆，加剧轮组轴承的异常磨损。

　　叉臂与立管的连接区域采用加厚过渡结构，通过圆弧过渡消除应力集中点，该区域是骑行过程中载荷传递的核心位置，当骑行经过颠簸路面时，前轮受到的地面冲击会通过轮轴传递到叉臂，再经由过渡区域传导至立管与车架，加厚设计可有效避免冲击载荷下出现结构开裂的问题。设计过程中优先考虑安装边界的适配性，立管长度需匹配不同车架头管的堆叠高度，预留出碗组、锁紧螺母的安装空间，叉臂的开档尺寸需适配主流滑板车轮组的轮毂宽度，确保轮组安装后不会与叉臂内侧产生摩擦。叉臂侧面预留的安装位可用于固定挡泥板、碟刹卡钳等附属配件，无需额外焊接支架，减少后续装配的加工工序。

　　从实际使用场景出发，该结构在满足强度要求的前提下，对非受力区域进行了壁厚优化，在不降低结构刚性的同时控制整体重量，避免增加骑行过程中的转向负担。结构的焊接连接处均采用连续焊缝设计，焊缝位置避开高应力集中区域，提升长期使用下的结构疲劳强度，应对日常骑行中的频繁冲击载荷。
