透明外框轴流CPU散热风扇结构设计

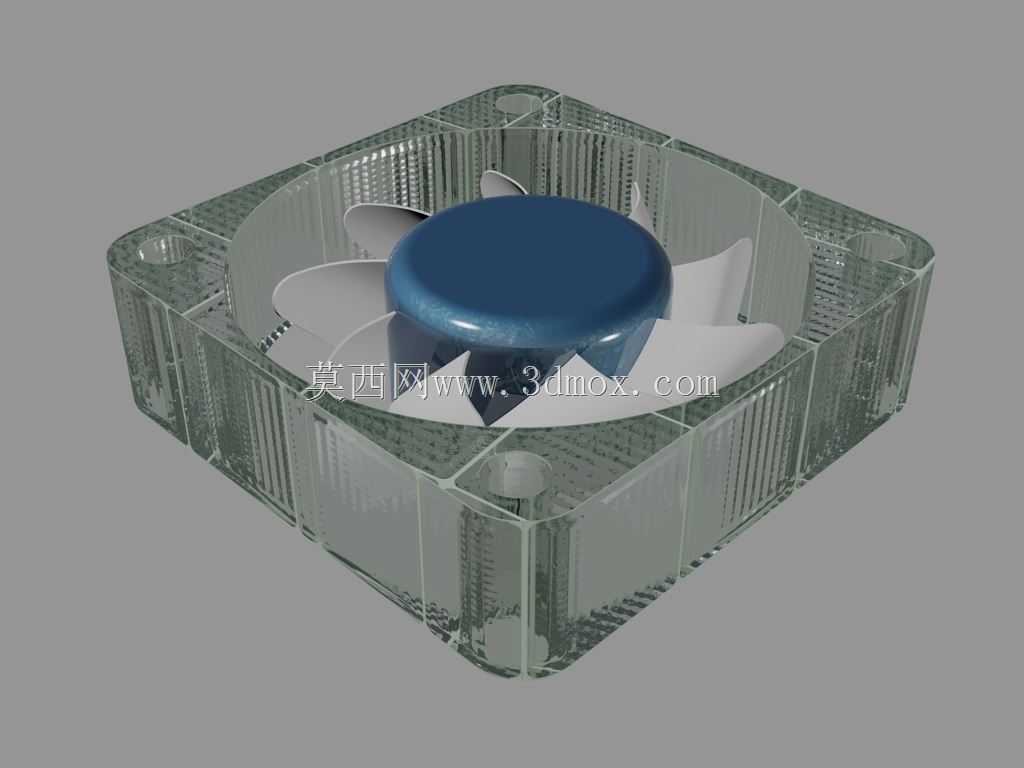

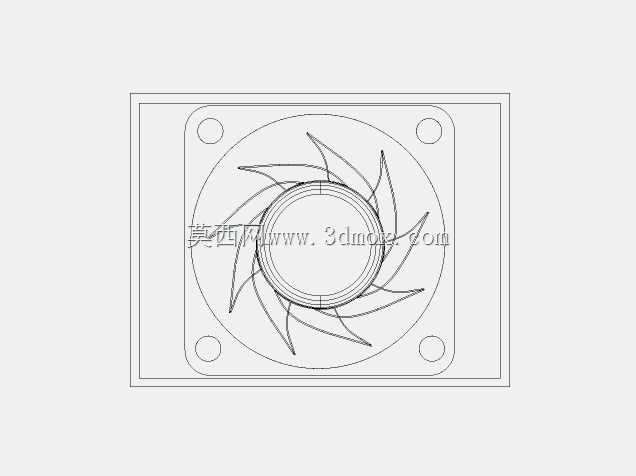

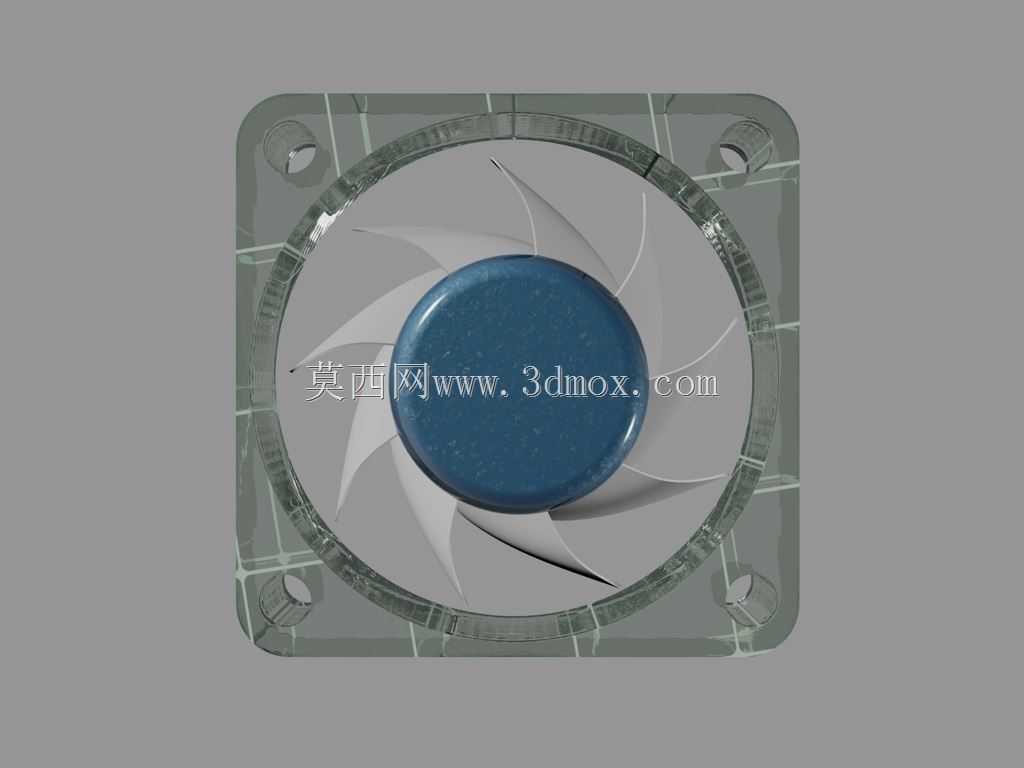

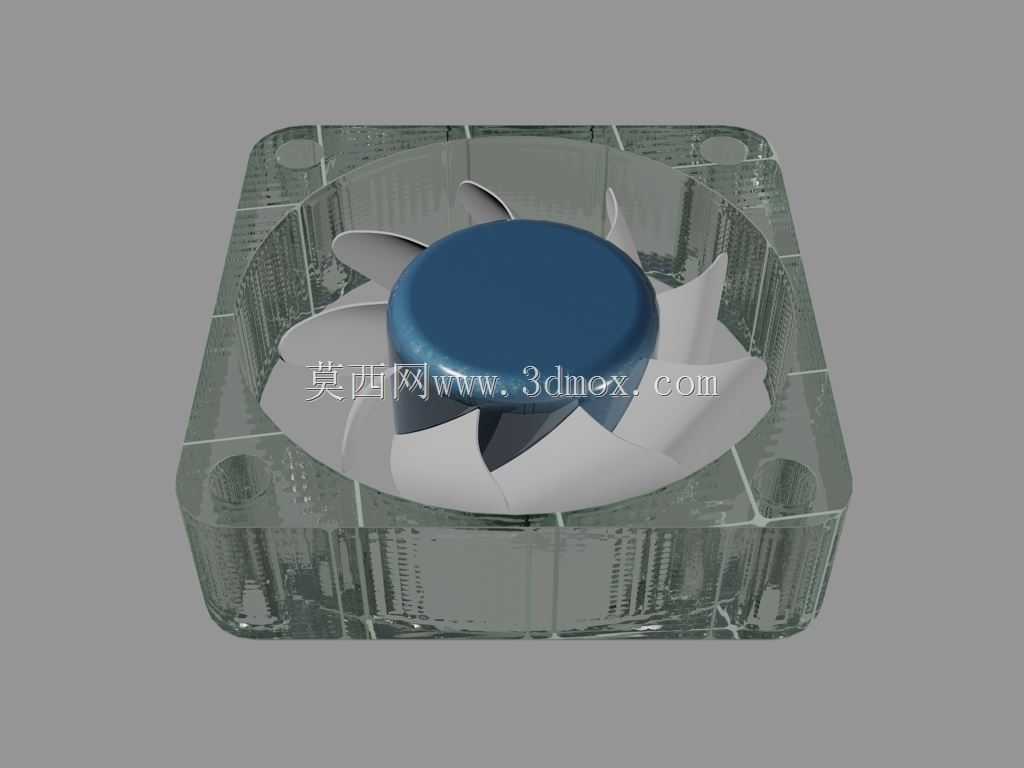

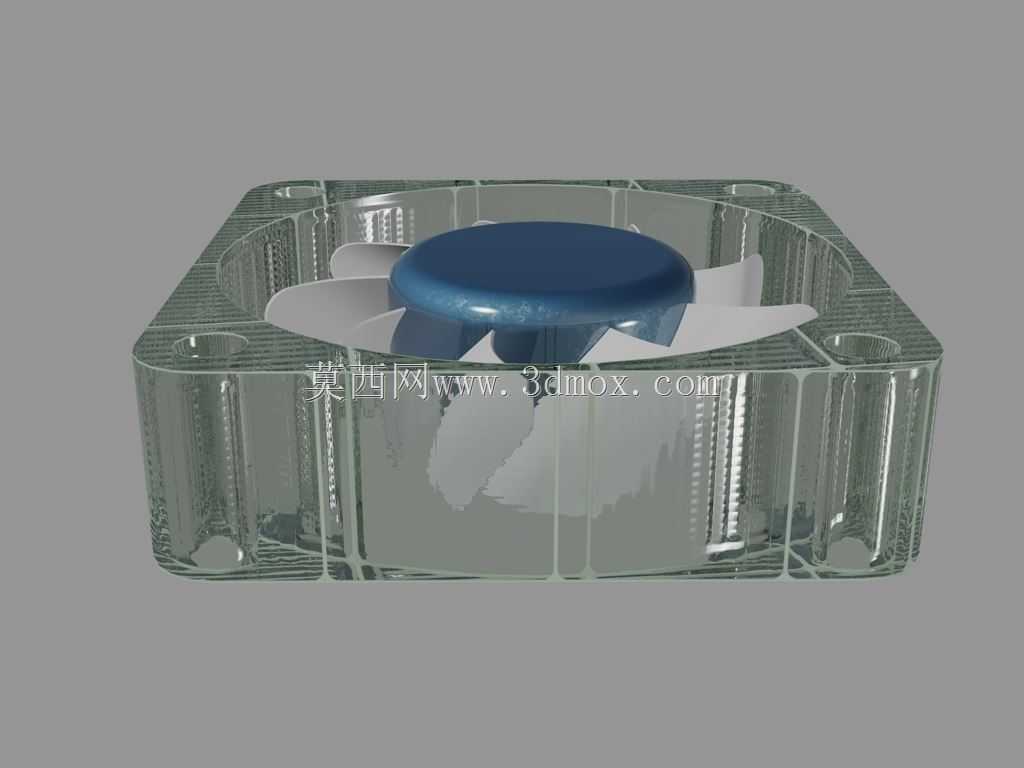

日常做PC硬件散热结构选型时，这类带透明外框的轴流风扇是ITX紧凑型机箱、工控主板CPU散热位的常用适配部件，区别于常规无框扇叶结构，一体式外框的设计首先解决了扇叶动平衡偏差带来的安装共振问题，外框四角预留的标准安装孔位完全匹配通用CPU散热器扣具的安装边界，不需要额外做转接支架就能直接固定在铝制或者铜制散热鳍片基座上。从结构设计逻辑来看，这款风扇的扇叶采用了后掠式不等距叶型，这种叶型设计不是为了视觉效果，主要是为了打散扇叶旋转时切割气流产生的同频共振噪音，在相同转速下比等距直叶的风噪低3到5分贝，同时扇叶和中心轮毂的衔接处做了圆弧过渡处理，避免气流在轮毂根部形成紊流区，降低风压损失。中心的蓝色轮毂内部是预留的电机安装腔，尺寸刚好适配常规40mm规格风扇的直流无刷电机，轮毂和外框之间的间隙控制在0.8mm左右，间隙过大会产生边缘回流降低送风效率，间隙过小则容易因为扇叶注塑收缩变形产生擦框问题，这个间隙值是经过多轮手板验证的合理区间。外框采用透明PC材质注塑，除了侧透机箱的视觉适配需求外，PC材质的刚性比常规ABS高20%左右，长期在机箱内部60度左右的工作温度下不会出现框体变形，能够保证扇叶长期运转的同轴度。实际应用场景中，这类风扇除了给CPU散热鳍片送风，也可以适配在小型交换机、嵌入式工控机的通风位，外框的导风结构能够把气流集中导向需要散热的热源表面，比无框扇叶的有效送风距离远40%左右。做三维建模的时候，扇叶的曲面是整个结构的难点，需要先根据目标风压、风量参数计算出叶根到叶尖的不同安装角，叶根处安装角大，保证足够的启动风压，叶尖处安装角小，降低旋转时的空气阻力，同时每个扇叶的曲面做了轻微的扭角处理，让气流沿着扇叶表面平滑流向外侧，减少叶尖处的涡流损耗。外框四角的安装孔做了沉台设计，安装时螺丝头不会突出框体表面，避免和机箱侧板或者其他部件产生干涉，沉台深度刚好适配标准M3螺丝的头部厚度，安装后整个风扇的总厚度不会超出标称尺寸，满足紧凑型设备的安装空间要求。
