自动售货机底盘与冰箱机身连接组件结构

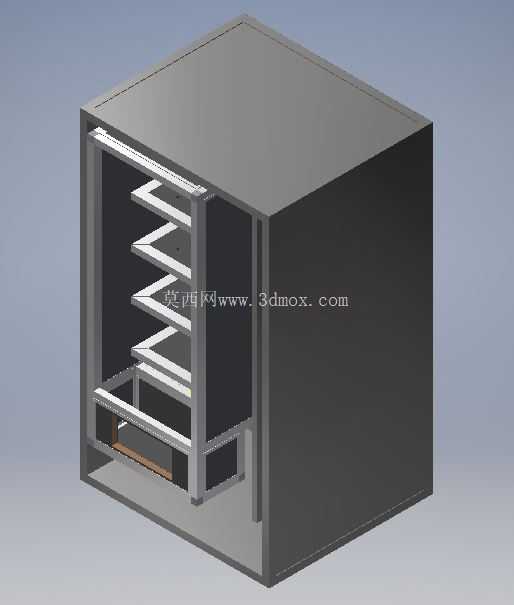

　　在无人零售终端的整机装配流程中，底盘与内置冷藏机身的衔接精度，直接决定了设备长期运行的结构稳定性与内部制冷腔体的密封可靠性，本次建模的组件正是承担这一衔接功能的核心过渡结构。从实际应用场景来看，自动售货机多部署在商圈、写字楼、社区点位，日常运维过程中需要频繁完成货道补货、制冷模块检修、底盘调平作业，这就要求连接组件既要承担内置冷藏机身的静态承重，也要抵消设备运输、门体频繁开关带来的交变载荷，避免长期使用后出现机身偏移、制冷腔密封胶条错位漏冷的问题。

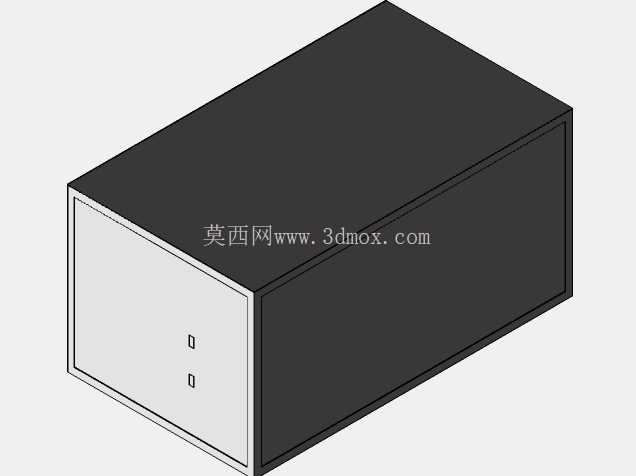

　　从功能特性上看，该组件采用框式包覆结构设计，一侧端面预留两个定位安装孔位，可与冷藏机身的预装螺柱精准对位，实现快速挂装定位，减少现场装配的对位调整时间；组件的框体内腔与冷藏机身的外轮廓尺寸做了公差适配，单边预留0.2mm的装配间隙，既可以保证机身顺利推入就位，也能限制机身在水平方向的窜动，配合底部的锁紧结构，可将冷藏机身牢牢固定在底盘的预设安装位上。组件的外侧立面与底盘的侧围框架齐平，不会额外占用设备内部的走线空间，也不会干涉货道模块、出货机构的安装边界。

　　设计思路上，该结构优先考虑装配工艺性与结构刚性的平衡，整体采用等壁厚的钣金折弯成型方案，折弯处做了圆角过渡处理，避免应力集中导致的长期使用变形；安装孔位采用长圆孔与圆孔组合的设计，其中一个孔位为基准圆孔，另一个为适配长圆孔，可以抵消底盘焊接、机身钣金加工带来的累积公差，降低零部件的加工精度要求，控制整机的制造成本。在安装边界的设定上，组件的整体高度与冷藏机身的底部支撑边高度完全匹配，安装后冷藏机身的底面与底盘上表面完全贴合，承重载荷可以均匀分散到底盘的框架梁上，不会出现局部应力集中导致的底盘变形；组件的前后深度与底盘的安装位深度一致，安装后不会突出底盘前端面，避免影响售货机前门的关闭与锁止。

　　从实际装配验证的角度来看，该连接组件的应用可以将冷藏机身的单台装配时间缩短近40%，不需要在装配现场反复调整机身位置来对位安装孔，同时框式结构的侧向限位能力，可以避免设备在搬运移位过程中，冷藏机身出现侧倾碰撞内部货道的问题，提升整机的运输可靠性。针对不同容量规格的自动售货机，该结构只需要调整框体的长宽尺寸，即可适配不同容积的内置冷藏模块，具备较强的结构通用性，能够覆盖主流的弹簧货道、履带货道自动售货机的装配需求。
