DIN ASTM标准适配工业管道环结构设计

　　在化工流体输送、市政给排水、工业制程管路搭建场景中，管道连接部位的适配环是保障管路密封性能、补偿安装公差的核心小尺寸零件，这类零件往往需要同时兼容不同地区的管路标准，避免跨标准对接时出现密封失效、装配错位的问题。本次设计的管道适配环，核心目标是实现DIN与ASTM两类主流管道标准的无转接对接，省去现场施工时额外采购转换接头的环节，降低管路系统的整体泄漏风险。设计阶段首先梳理了两类标准下同公称通径管道的端面公差、坡口角度、壁厚偏差范围，将适配环的内径基准设置为可覆盖两类标准的公差带，避免因标准差异导致的通径缩径问题，减少管路内部的流体阻力损失。

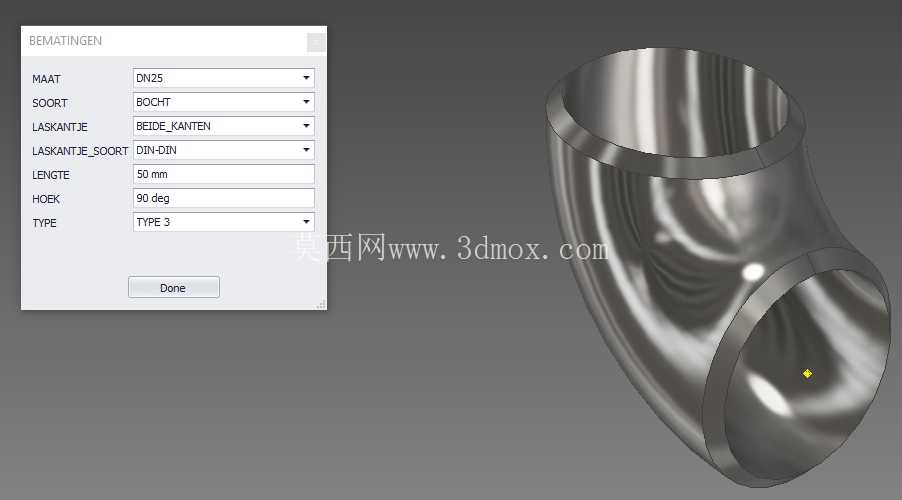

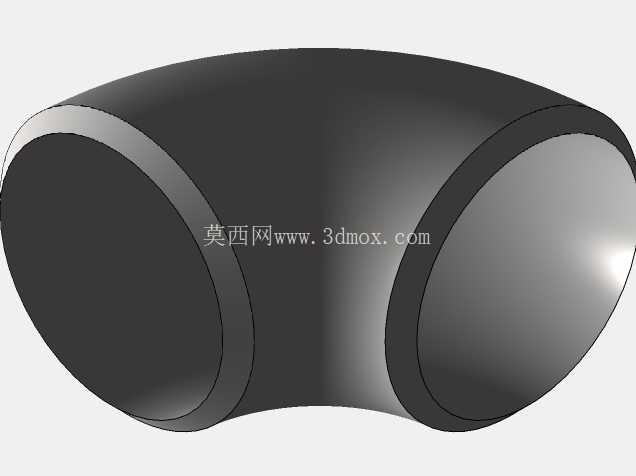

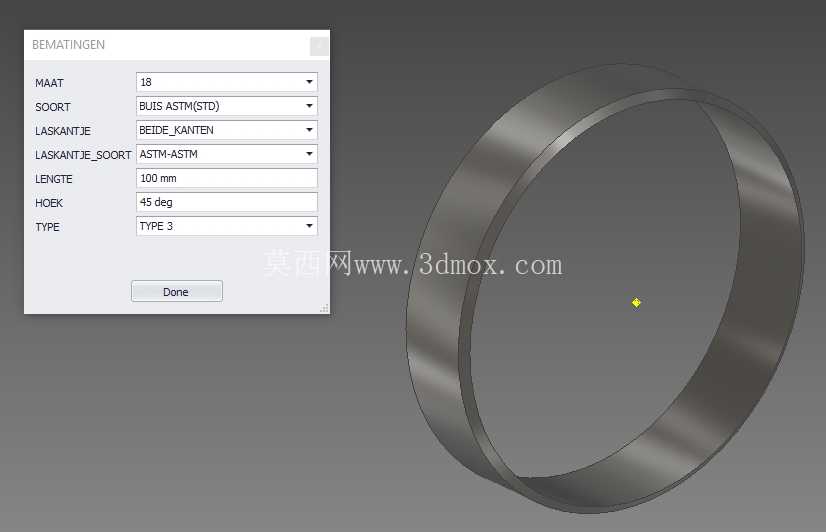

　　适配环的端面采用双侧倒角设计，可同时匹配DIN标准的平端对接要求与ASTM标准的坡口焊接要求，现场施工时无需对环体进行二次打磨加工，直接套入管道端部即可完成定位。环体的壁厚经过强度校核，可承受常规工业管路1.6MPa的工作压力，满足大多数给排水、低压流体输送场景的压力要求。考虑到管路施工中常遇到小角度转弯的调整需求，设计时预留了弯曲调整的参数化逻辑，可根据现场实际的管路走向偏差，在不改变环体密封面尺寸的前提下，调整环体的弯曲角度，适配现场的安装偏差，避免强行对接产生的装配应力。适配环的轴向长度控制在100mm以内，不会额外占用过多的管路安装空间，在狭窄的管廊、设备夹层等空间受限场景中也能顺利安装。

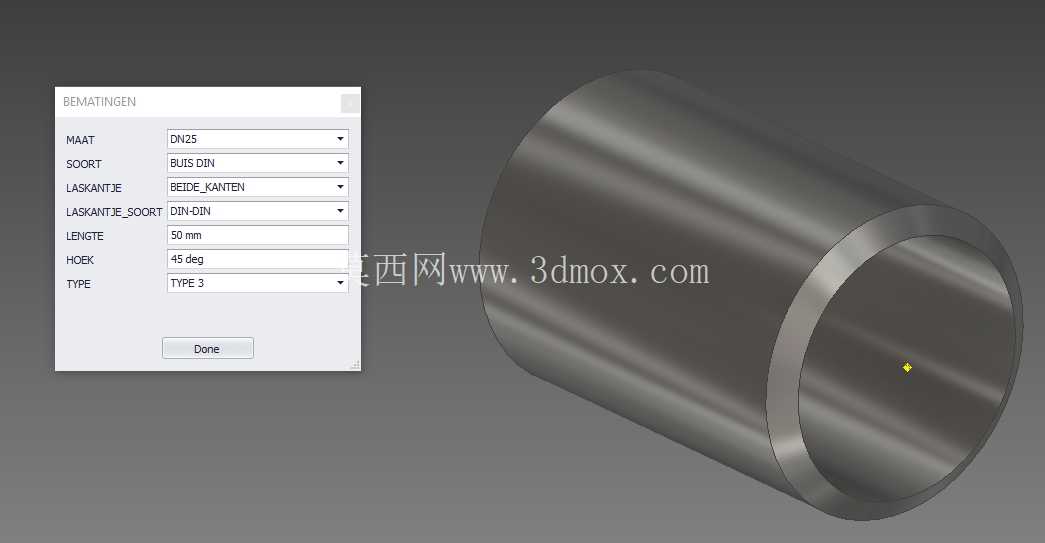

　　环体的内外表面均做了光滑过渡处理，没有突兀的台阶或锐角，减少流体在环体内部的湍流产生，降低长期运行过程中流体冲刷导致的壁面磨损。参数化设计逻辑嵌入后，设计人员可直接输入现场管道的实际通径、壁厚、所需弯曲角度，快速生成对应规格的适配环模型，无需重复绘制草图，大幅提升不同项目中的管路设计效率。这类适配环不仅可用于新建管路的标准对接，也可用于老旧管路改造时的标准转换场景，在更换不同标准的阀门、泵体接口时，无需更换整段管道，仅需加装该适配环即可完成对接，减少改造施工的工作量与材料成本。
