工业物流用标准木质托盘结构设计

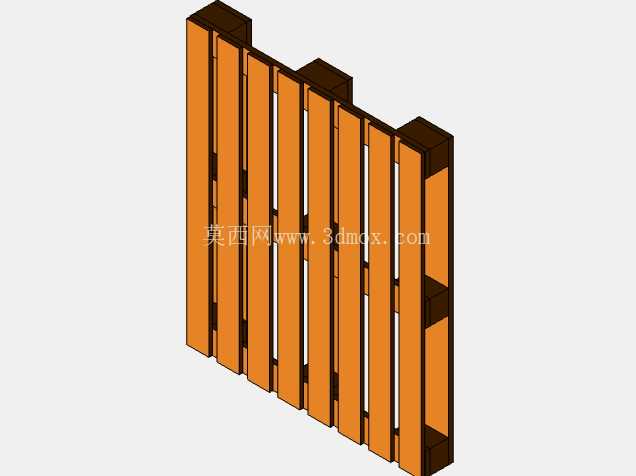

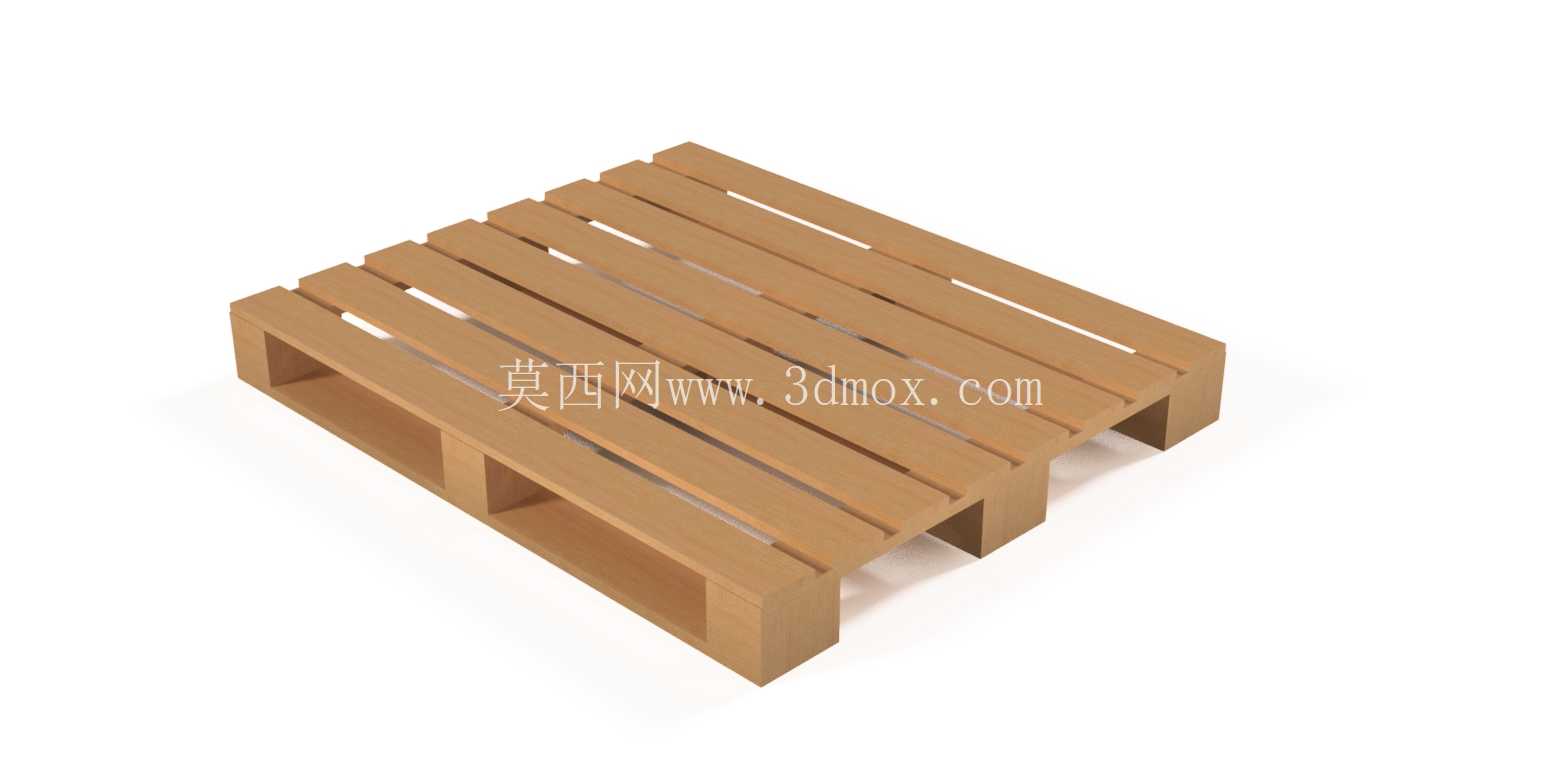

　　在生产制造、仓储周转、干线运输等全链路物流场景中，木质托盘是应用最广泛的单元化载具，承担着货物集装、堆码、叉取转运的核心功能，是衔接供应链各环节的基础物流器具。本次设计的木质托盘采用常规川字底结构，外形尺寸为1000mm×1200mm×135mm，该尺寸适配国内通用的手动液压叉车、电动叉车叉臂间距，同时匹配标准集装箱内部宽度、自动化立体仓库货位尺寸，以及常规货运车辆的货台装载边界，可直接适配多数流通场景的载具兼容性要求，无需额外定制适配辅件。

　　设计阶段优先考虑了载具的承重与抗形变能力，面板采用等间距平行木条排布，间隙控制在合理范围，既可以减少托盘整体自重，降低无效载荷占比，又能避免小尺寸包装件在堆码时出现卡滞、掉落的问题，同时预留的间隙也能满足通风、沥水的使用需求，适合存放有防潮要求的周转物料。底部的三道纵向支撑墩采用实木方料加工，与面板通过钉接固定，支撑墩之间预留的叉取空间满足四向进叉的使用要求，不管是从托盘的长边还是短边方向，叉车叉臂都能顺利插入，在狭窄的仓储通道、装卸货月台等空间受限场景下，可大幅提升叉取作业的灵活性，减少调整托盘朝向的辅助作业时间。

　　支撑墩的高度设置为135mm，既保证了叉臂插入时的足够操作空间，避免叉臂剐蹭托盘面板底部造成结构损坏，又控制了托盘自身的高度占比，提升堆码时的仓储空间利用率，在标准货架层高下可实现更多层数的货物堆存。结构设计过程中对各木条的排布间距、支撑墩的固定位置做了受力优化，在均匀载荷工况下，面板的受力可均匀传递到底部三个支撑墩上，避免局部应力集中导致木条断裂、支撑墩脱落的问题，正常使用场景下可满足1吨左右的动载要求，静载堆码可承载3吨左右的载荷，适配多数普通工业货品、包装件的周转需求。托盘的边角位置做了轻微的倒角处理，减少周转过程中磕碰造成的木条劈裂问题，延长托盘的循环使用寿命。

　　这类木质托盘除了常规的仓储物流周转使用外，也可作为生产车间的工位临时垫板使用，放置在设备旁用于临时存放待加工工件、包装物料，避免工件直接接触地面造成受潮、磕碰损伤，也能适配部分轻型装配工作台的底部垫高需求，在生产现场的5S管理中也可作为标准化的物料存放载具，实现物料的定置管理。
