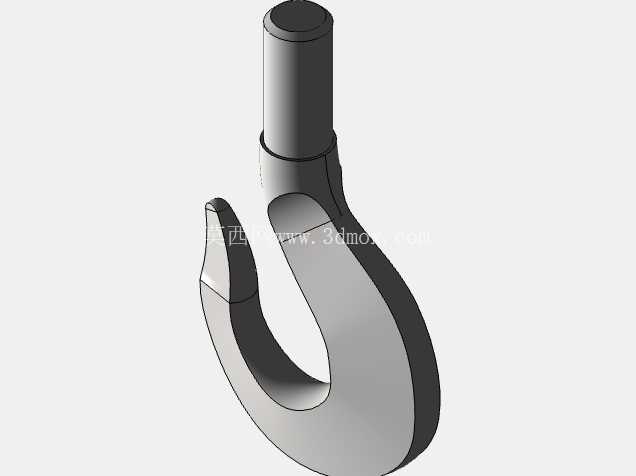

起重机配套起重吊钩钩块结构设计

　　作为起重作业场景中直接承载吊重载荷的核心受力构件，这款钩块的结构设计完全围绕起重葫芦的配套使用需求展开，日常作业中会配合绳索、滑轮组完成与起重主机的载荷传递，是车间物料吊运、港口货物装卸、设备安装就位等场景里不可或缺的受力终端部件。从结构设计逻辑来看，上部的圆柱直柄段是安装定位基准，加工时需要严格保证圆柱面的同轴度与表面粗糙度，既可以直接插入葫芦吊钩横梁的安装孔内配合防转结构完成固定，也能适配带推力轴承的吊钩组回转结构，满足吊重过程中吊钩自由回转调整吊物角度的需求，避免起升过程中绳索打扭带来的附加载荷。

　　钩身的曲面过渡是整个设计的核心考量，所有受力路径上的转角都做了大圆弧平滑处理，完全规避直角锐边带来的应力集中问题，钩腔的开口尺寸与曲率半径经过反复校核，既能够保证常规规格的卸扣、吊装带、钢丝绳索具能够顺利挂入，也能控制钩身的外廓尺寸避免作业过程中与周边构件发生干涉，钩尖部位做了加厚处理并设置了防脱挡边的安装位，可配套防脱棘爪避免索具在作业过程中意外滑脱出钩腔引发安全事故。

　　从安装边界来看，上部直柄的直径与长度尺寸需要匹配对应吨位葫芦的吊钩安装座尺寸，预留出轴向锁紧螺母、推力轴承的安装空间，钩身的整体高度需要保证挂入索具后，吊重起升时钩尖最低点不会与葫芦下横梁发生碰撞，钩身的厚度方向尺寸经过载荷验算，在额定起重量下的弯曲应力、剪切应力都留有足够的安全余量，完全符合起重吊具的强度设计规范。

　　实际建模过程中，针对钩身的复杂曲面采用了多截面实体建模方式，先根据受力分析的截面轮廓绘制不同位置的草绘截面，再通过平滑过渡生成连续的钩身实体，所有过渡圆角都根据应力分布情况调整了半径大小，高应力区域的圆角半径适当放大，低应力区域在保证工艺性的前提下控制尺寸，既满足强度要求也兼顾了铸件的拔模工艺需求，上部直柄与钩身的连接位置做了加厚凸台过渡，避免截面突变带来的应力集中问题，整个模型的结构细节完全匹配实际锻造吊钩的加工工艺要求，可直接用于起重葫芦配套吊钩组的结构设计参考、吊装方案的干涉校验以及起重作业培训的教具演示使用。
