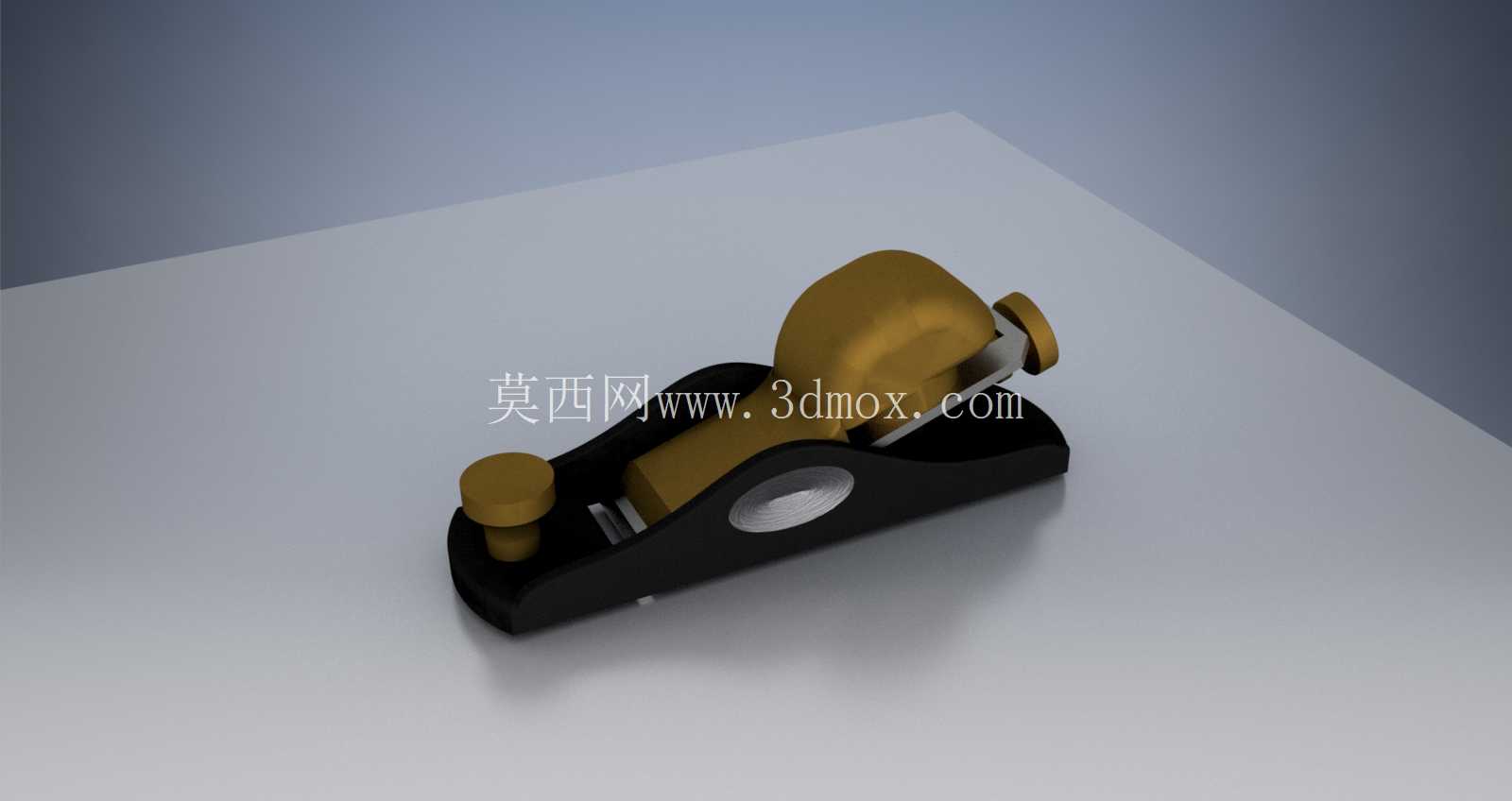

Inventor绘制木工块平面手推刨结构

　　这款手推木工刨是木制品加工场景里的经典手动作业工具，主要用于实木构件的表面找平、刨平作业，在家具制作、木模加工、现场木作安装、古建木构件修整等场景中都有广泛应用，相比电动类刨削设备，手动块平面刨的刨削量可控性更强，作业时不会产生高速切削带来的木材表面焦糊、崩茬问题，尤其适合硬木构件的精细修整、拼缝严合处理，是木工作业中无法被电动工具完全替代的基础作业器具。

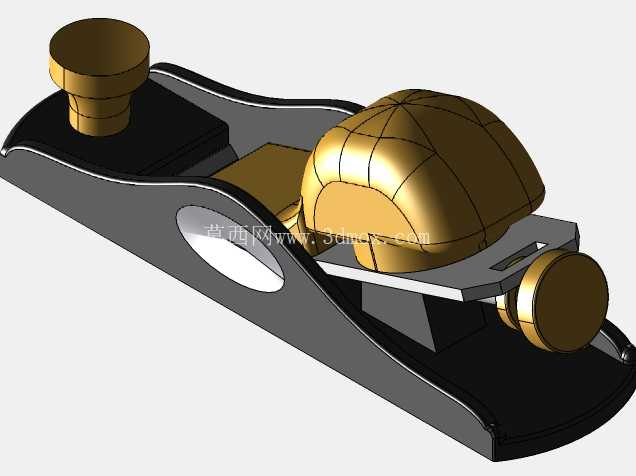

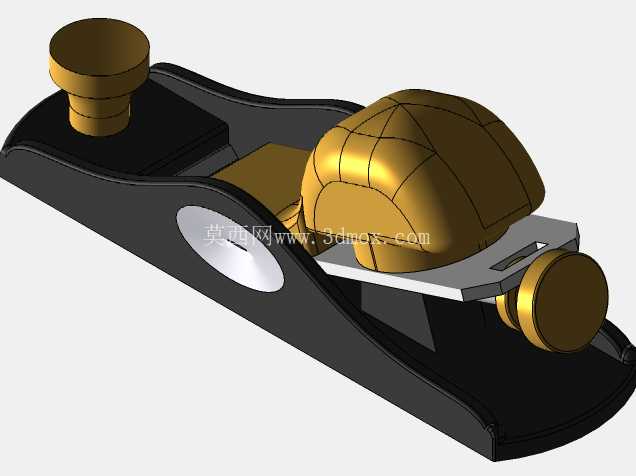

　　从结构设计来看，这款刨身采用流线型低重心布局，整体轮廓贴合人手握持推送的发力姿态，刨身主体为一体式承托结构，前端设置圆柱形推送靠钮，作业时手掌可搭靠在刨身前端曲面，拇指扣住靠钮位置施加向前的推送力，后端设置球形握持压块，握持时掌心完全贴合压块曲面，可均匀施加向下的压力，保证刨削过程中刨底全程贴靠木材表面，不会出现啃头、扫尾的刨削缺陷。刨刀的出刀量调节结构集成在刨身中部，通过前端的调节旋钮可微调刨刀的伸出量，最小调节精度可满足0.1mm级的刨削量控制，适配从粗刨去余量到精刨找平面的不同作业需求。刨底为经过平整度校验的平面结构，整个刨底的平面度公差控制在0.05mm以内，保证长距离刨削时木材表面的平面度符合装配要求，刨刀的安装角度采用传统木工刨的标准切削角度，刃口与刨底平面呈25度夹角，既可以保证硬木刨削时的刃口强度，也能让刨花顺畅从出屑口排出，不会出现堵屑问题。

　　从安装边界来看，这款手刨的整体长度适配短距离小面的刨削作业，整体宽度可适配窄边木方、拼板接缝等小区域的修整需求，不需要额外的安装固定结构，单人手持即可完成全部作业，刨身的重量分布经过优化，前端与后端的重量比约为4:6，推送过程中不需要额外施加过大的下压力即可保证刨底贴实，长时间作业也不容易出现手部疲劳。结构设计上采用多实体建模思路完成，各个部件的配合间隙完全还原实际木工刨的装配关系，刨身的握持曲面经过人机工程优化，边缘全部做圆角过渡处理，不会出现硌手的问题，金属部件与木质（或工程塑料）握持部件的衔接处做齐平处理，没有突出的棱角，避免作业过程中剐蹭木材表面。出屑口的宽度与刨刀宽度完全匹配，刨削产生的卷状刨花可顺着出屑口的弧形导向面顺畅排出，不会在刨身内部堆积影响刨削连续性。
