参数化矩形带孔法兰结构设计

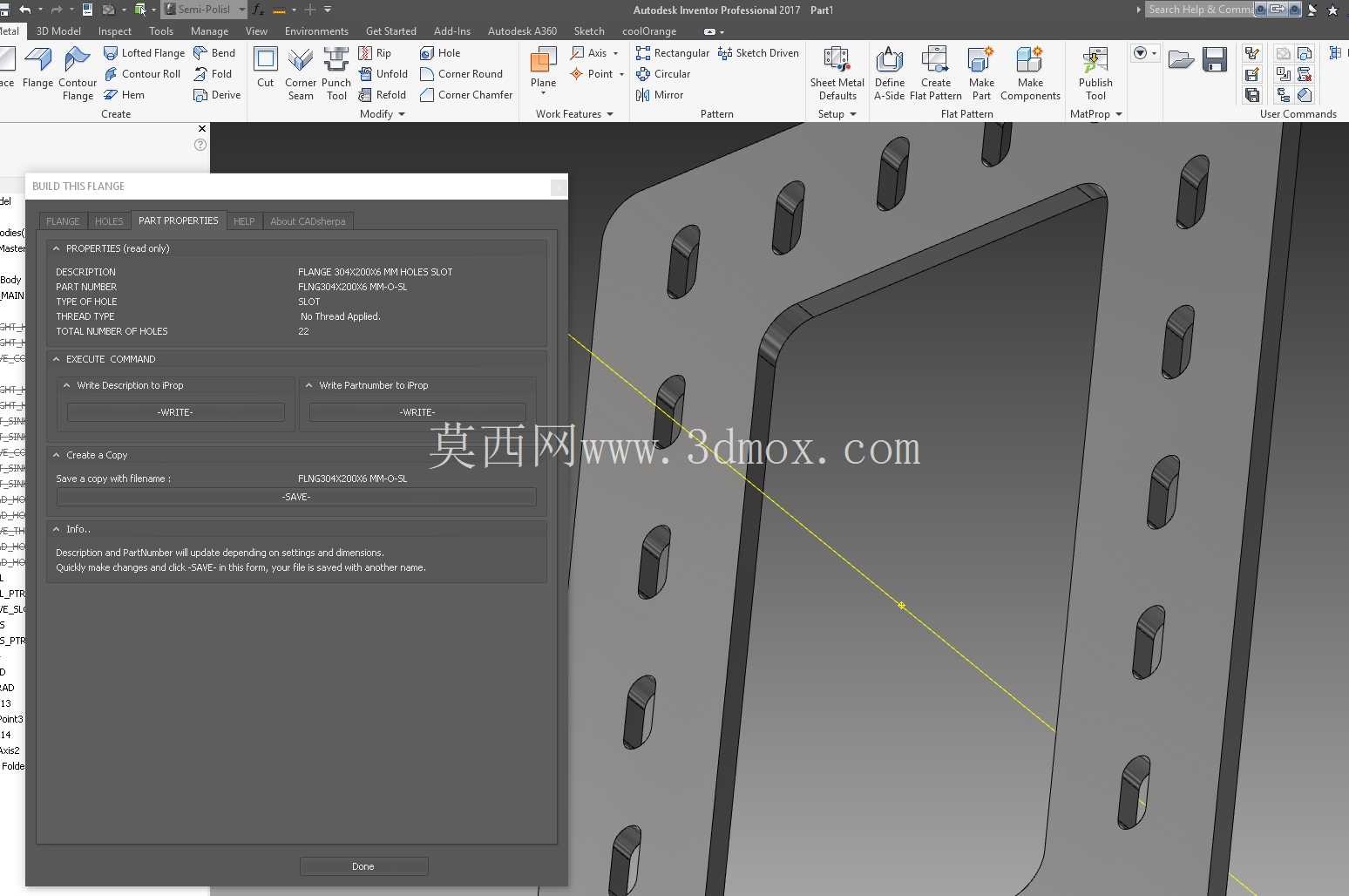

　　在工业管路系统、箱体密封连接、设备舱体拼接场景中，法兰作为核心承压连接件，其孔位匹配度、密封面平面度、安装适配性直接决定整套系统的运行可靠性。常规矩形法兰的设计往往需要根据不同安装间距、螺栓规格、密封槽尺寸反复调整参数，重复建模工作量大，且容易出现孔位错位、安装边距不足的问题，给后续加工、装配环节带来隐患。这款参数化矩形法兰的设计，核心围绕快速适配多场景安装需求展开，通过逻辑规则嵌入建模过程，将法兰的宽度、高度、安装边距、螺栓孔数量、螺栓孔长圆槽尺寸、密封面宽度等核心参数做了可配置化处理，设计人员仅需要根据实际安装边界输入对应数值，即可快速生成符合要求的法兰模型，无需反复绘制草图、调整特征。

　　从实际应用场景来看，这类带长圆孔的矩形法兰，多用于需要一定安装调整余量的管路对接、设备舱门密封、方形风道连接场景，长圆孔的设计可以抵消部分安装累计误差，降低现场装配时的对位难度，避免因加工公差、安装基准偏差导致的螺栓无法穿入问题。设计过程中，首先明确了法兰的安装边界约束：法兰内孔尺寸匹配对接的方形通道截面，安装边的宽度根据承压等级做了对应梯度设置，螺栓孔的中心距严格遵循通用管路安装规范，孔边到法兰外缘的距离预留足够的承压余量，避免螺栓锁紧时出现法兰边缘变形、密封失效的问题。密封面区域做了平面度预留设计，建模时直接生成符合密封要求的平整面，无需后续二次修整。

　　长圆孔的排布沿法兰周向均匀布置，每个孔的长度方向对应安装调整方向，既保证连接强度，又预留合理的调整空间。在结构细节上，法兰的转角处做了圆角过渡处理，避免应力集中，同时减少加工时的应力开裂风险；法兰厚度根据不同承压需求可快速调整，匹配不同的螺栓锁紧力矩要求。对于结构设计从业者而言，这类参数化法兰模型可以直接嵌入常用的设计库中，在做方形设备接口、管路对接设计时直接调用调整，大幅减少重复建模的时间，同时避免手动建模时容易出现的孔位不均、边距不足等低级错误。从安装适配性来看，模型生成时自动校验螺栓孔的边距、孔间距的合理性，当输入参数不符合安装强度要求时，可快速调整修正，保证输出的模型直接可用于加工出图，无需反复校核尺寸。
