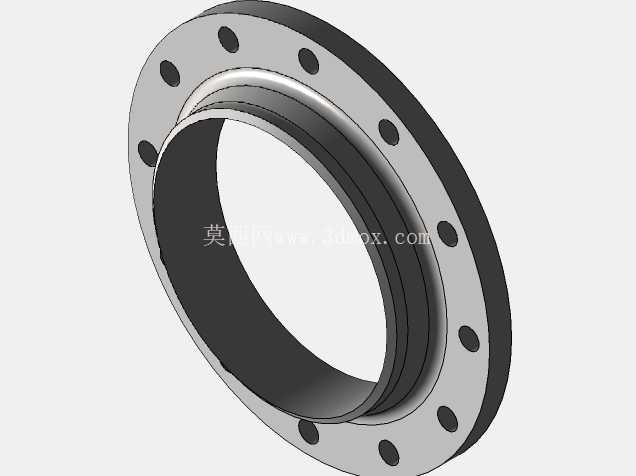

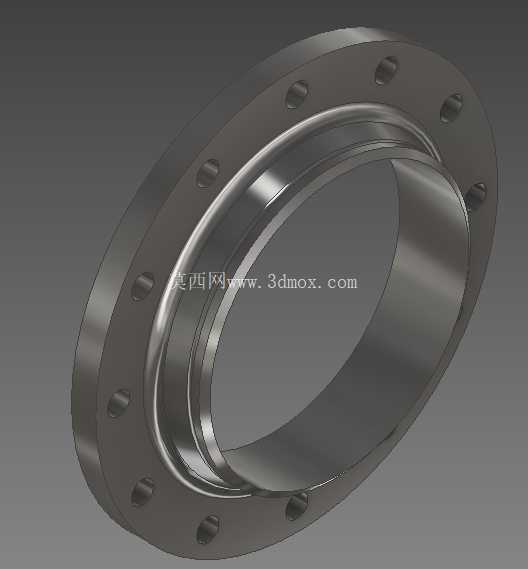

DIN与ASTM双标适配对焊法兰结构

　　在石油化工、市政给排水、工业流体输送管网的管路布设场景中，法兰是实现管段之间、管段与承压设备之间可拆卸刚性连接的核心承压部件，其密封可靠性、尺寸适配性直接决定整套管路系统的运行安全等级。这款适配DIN与ASTM双体系标准的对焊法兰，在设计阶段就充分考虑了跨标准项目的管路对接需求，通过参数化表格驱动的建模逻辑，可快速切换不同标准下的尺寸序列，解决了涉外项目、新旧管线改造项目中常出现的标准不匹配、对接件选型困难的问题。从结构特性来看，该法兰采用带颈对焊的结构形式，颈部的锥度过渡设计能够有效分散管道运行时传递到法兰盘根部的应力，相比平焊法兰可承受更高的管线压力与温度波动，适配中高压工况下的管路连接需求。

　　法兰盘周向均匀布设的螺栓孔，在建模时严格匹配对应标准下的孔位分度圆直径、螺栓孔孔径与孔数要求，保证安装时螺栓可顺利穿入，不会出现孔位错位导致的强制装配问题，避免附加装配应力影响密封性能。密封面采用突面结构形式，表面加工精度满足管路密封的粗糙度要求，配合对应压力等级的非金属或金属缠绕垫片，可实现可靠的静密封，减少输送介质的泄漏风险。在安装边界层面，法兰的颈部内径与对接管道的外径保持严格的匹配公差，焊接端的坡口形式符合承压管道焊接的规范要求，现场焊接作业时可实现管段与法兰的同轴对接，减少焊后错边量，保证管路的通流截面不受影响。

　　法兰盘的厚度尺寸经过强度校核，可承受对应压力等级下的螺栓预紧力与介质内压的共同作用，不会在长期运行中出现法兰盘翘曲变形导致的密封失效。建模过程中，将不同公称直径、不同压力等级下的法兰核心尺寸，包括法兰盘外径、螺栓孔参数、颈部高度、密封面尺寸等全部纳入参数化表格管控，切换标准或公称通径参数时，模型可自动更新所有关联尺寸，无需重复绘制草图与特征，大幅提升同系列法兰的选型建模效率，能够快速为管路三维布设提供精准的部件模型，方便设计阶段完成管路干涉检查、应力分布预分析、螺栓排布空间校验等工作，减少现场安装阶段出现的尺寸冲突问题。
