教学实训用螺杆式机械夹持虎钳结构

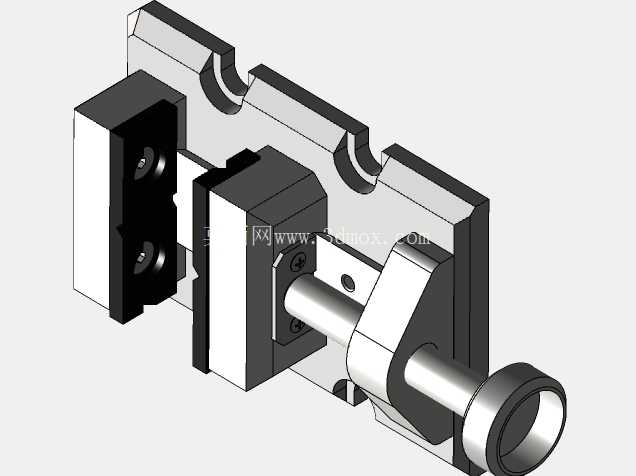

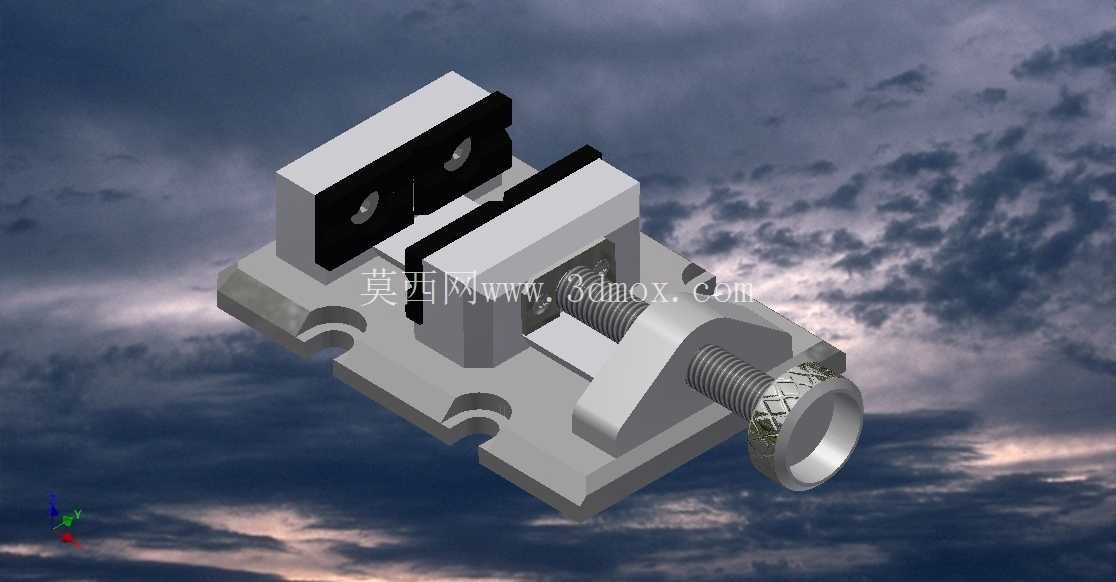

　　这款虎钳结构面向机械类专业低年级实训场景设计，核心是让刚接触机械结构的学生直观理解螺旋传动、夹持定位的基础原理，拆解后可清晰看到活动钳身、固定钳身、传动螺杆、钳口垫板、底座安装位的配合关系，没有冗余的复杂结构，每个零件的功能都能通过装配关系直接体现。从实际应用场景看，这类虎钳并非面向工业生产的大负载夹持作业，而是适配教学场景下的小型工件装夹、钳工基础操作练习、结构原理演示需求，可固定在实训工作台面上，完成小型铝件、塑料件、木件的锯削、锉削、划线等基础操作练习，也可作为机械原理课程的具象教具，让学生对照实物理解螺纹传动的力放大效应、滑动导轨的导向逻辑。

　　功能特性上，采用梯形螺纹螺杆作为传动核心，转动端部滚花旋钮即可带动活动钳身沿底座导轨做直线往复运动，实现钳口的开合调节，钳口垫板采用可拆卸设计，磨损后可单独更换，垫板表面加工有细密齿纹，提升夹持摩擦力，避免工件装夹时打滑；底座两侧设计有带安装孔的凸耳，可通过螺栓快速固定在实训台的T型槽或预留安装位上，安装边界清晰，不需要额外制作转接板即可完成固定。设计思路上完全围绕教学易用性展开，所有零件的棱边都做了倒钝处理，避免实训操作时划伤学生，整体结构的装配逻辑简单，学生可在短时间内完成拆解与重装，理解每个零件的约束关系与配合公差选择；活动钳身与底座的导轨配合采用间隙适中的滑动配合，既保证运动顺畅无卡滞，又不会因间隙过大导致夹持时钳口上翘，影响装夹精度。

　　外形尺寸适配实训台的常规操作空间，整体长宽高控制在单人操作的舒适范围内，钳口最大张开量满足教学场景下小型工件的装夹需求，不会因尺寸过大占用过多实训台空间，也不会因尺寸过小导致操作演示时结构细节难以观察。从结构细节看，螺杆端部的滚花旋钮采用网纹滚花设计，即使手上沾有实训用的润滑油或切削液，也能可靠转动旋钮调节夹持力度，不需要额外搭配扳手操作，适配低年级学生的操作习惯；固定钳身与底座为一体化结构，提升整体刚性，避免反复装夹工件后出现结构变形，钳口的平行度在设计时做了针对性控制，保证夹持工件时受力均匀，不会出现工件倾斜的问题，方便学生完成基础的钳工操作练习。
