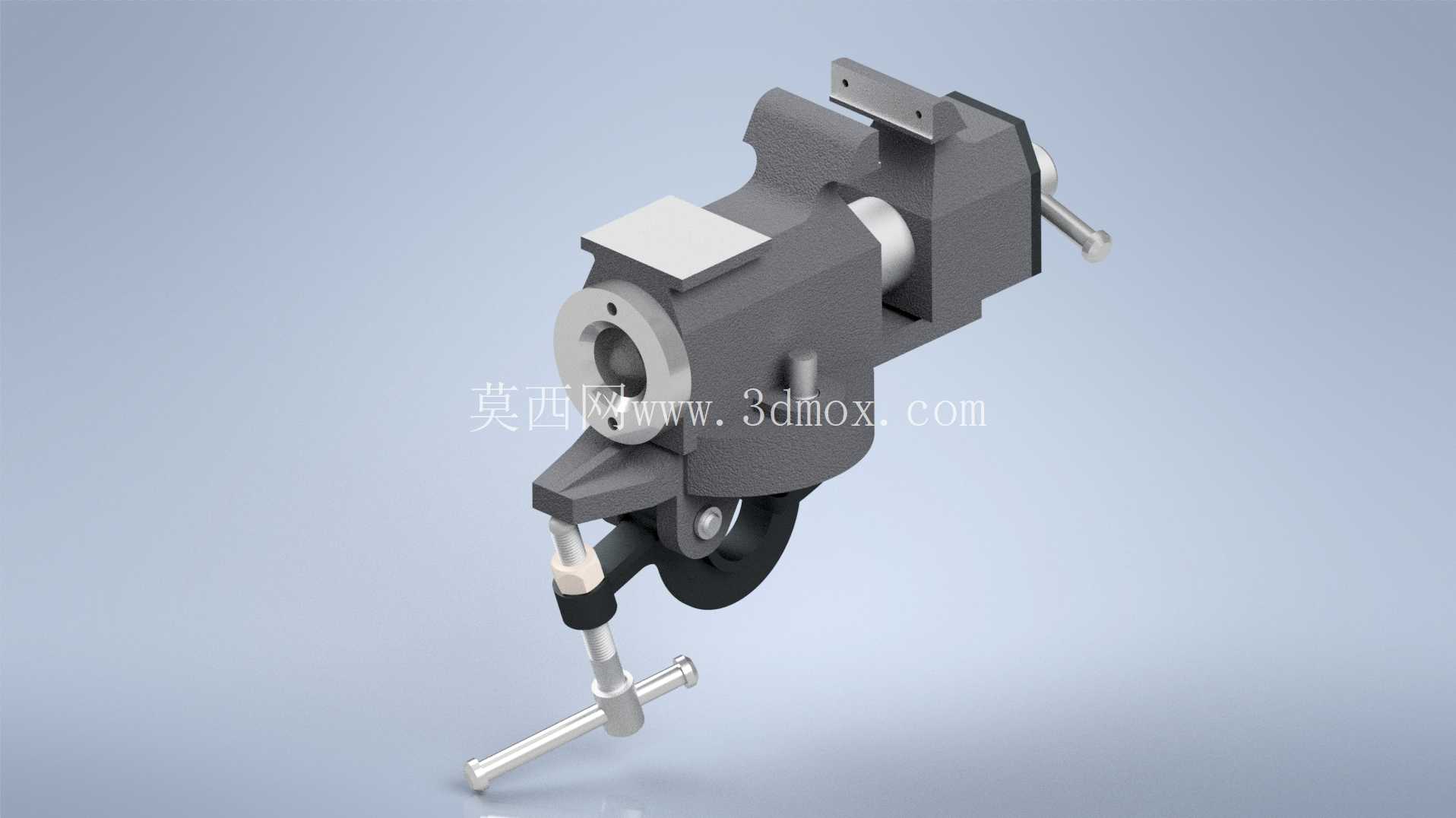

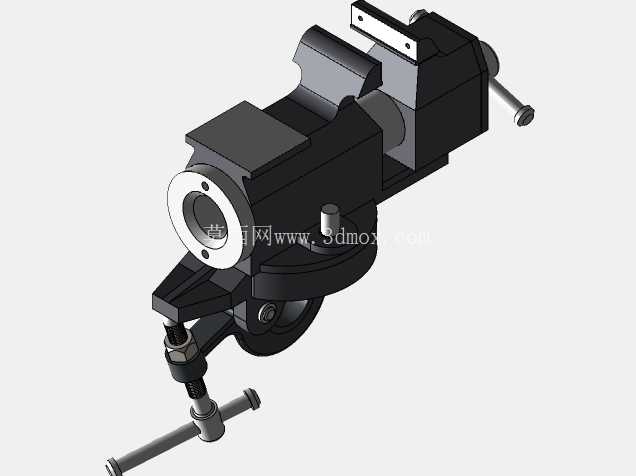

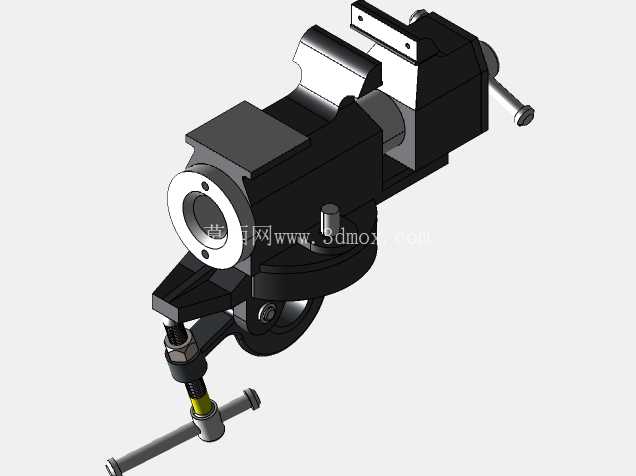

迷你可旋转式台虎钳夹持工装结构

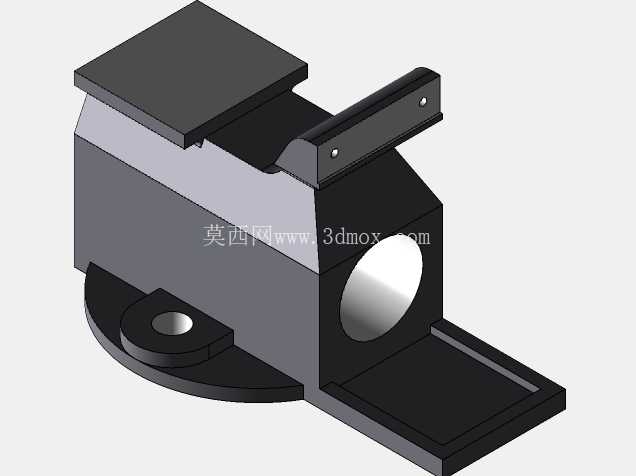

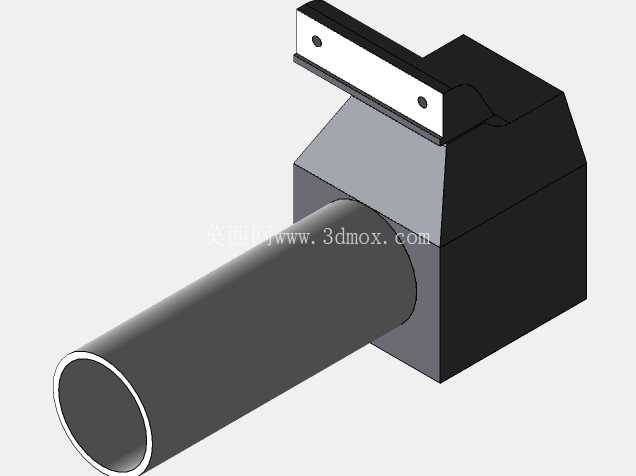

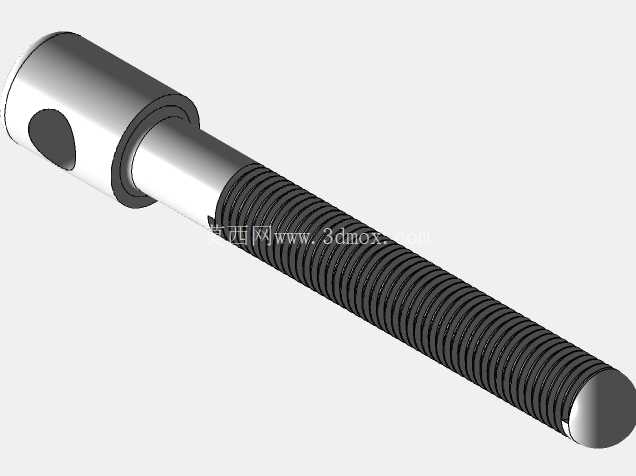

　　这款小型台虎钳主要面向小尺寸零件的精密装夹场景，适配桌面级钳工操作、小型零件修配、教学实训以及精密零部件的轻量加工装夹需求，相比工业级重型台虎钳，它的整体占用空间更小，安装边界更灵活，既可以通过底座夹装固定在常规工作台边缘，也能适配小型实训台、家用维修桌面的安装需求，不需要预留过大的安装操作空间。从结构设计来看，它保留了台虎钳核心的丝杠进给夹紧结构，活动钳身通过梯形丝杠带动实现开合，梯形丝杠的自锁特性可以保证装夹后不会出现松脱，钳口位置预留了可拆卸钳口板的安装位，可根据装夹零件的材质更换软钳口或者带齿硬钳口，避免夹伤精密零件表面，同时保证大夹紧力下的装夹可靠性。

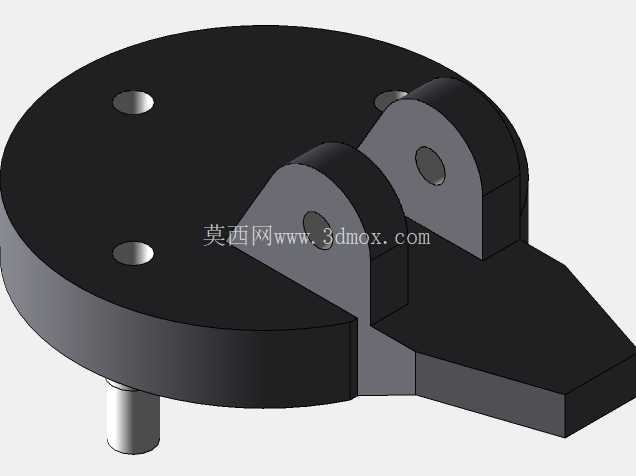

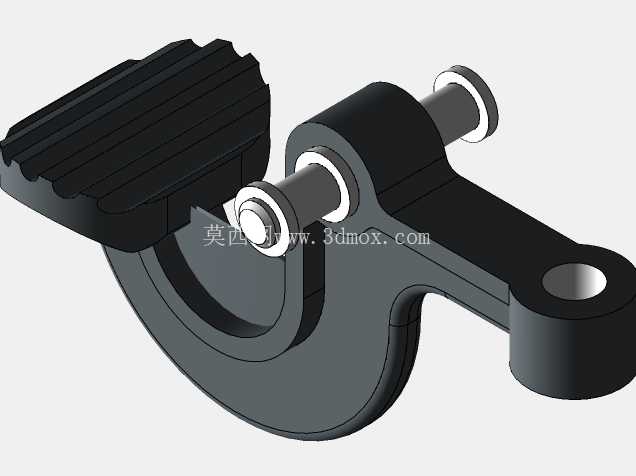

　　底座部分设计了可旋转锁紧结构，松开锁紧手柄后钳身可以绕底座轴线360度旋转，调整到合适的加工角度后再扳动手柄锁紧，不需要反复拆装工件就能调整加工朝向，对于需要多面修磨、钻孔、攻丝的小型零件来说，能大幅减少装夹找正的时间。整体结构的受力路径经过优化，夹紧力从丝杠传递到活动钳身，再通过固定钳身传递到底座安装位置，关键受力部位都做了加厚处理，避免长期装夹出现结构变形，钳身的导轨面采用了贴合式滑动设计，间隙可以通过侧边的调节结构调整，长期使用出现磨损后也能补偿间隙，保证活动钳身移动的平顺性，不会出现卡滞或者钳口错位的问题。

　　操作端的手柄采用了折叠式设计，不需要使用时可以折起减少空间占用，需要大夹紧力时可以展开手柄，借助杠杆力臂获得足够的夹紧力矩，不需要额外加力杆就能满足小型零件的装夹力需求。在实际使用场景中，它既可以承担小型五金零件的维修装夹，比如小五金件的打磨、小零件的钻孔定位、细轴类零件的校直，也能用于教学场景下的钳工基础技能实训，让操作者掌握台虎钳的装夹操作、角度调整的基本方法，同时因为体积小巧，也适合作为流动维修工位的配套夹持工具，不需要重型安装基础就能快速投入使用。

　　钳身的外形设计兼顾了操作便利性，所有操作手柄都布置在顺手的操作位置，旋转锁紧、丝杠进给的操作都不需要操作者探身或者改变站位，站在工位正前方就能完成所有装夹调整动作，钳口的开合行程覆盖了常见小型零件的装夹尺寸范围，日常维修、实训、轻加工场景下的绝大多数小尺寸零件都能稳定装夹。
