500kva油浸式三相配电变压器结构

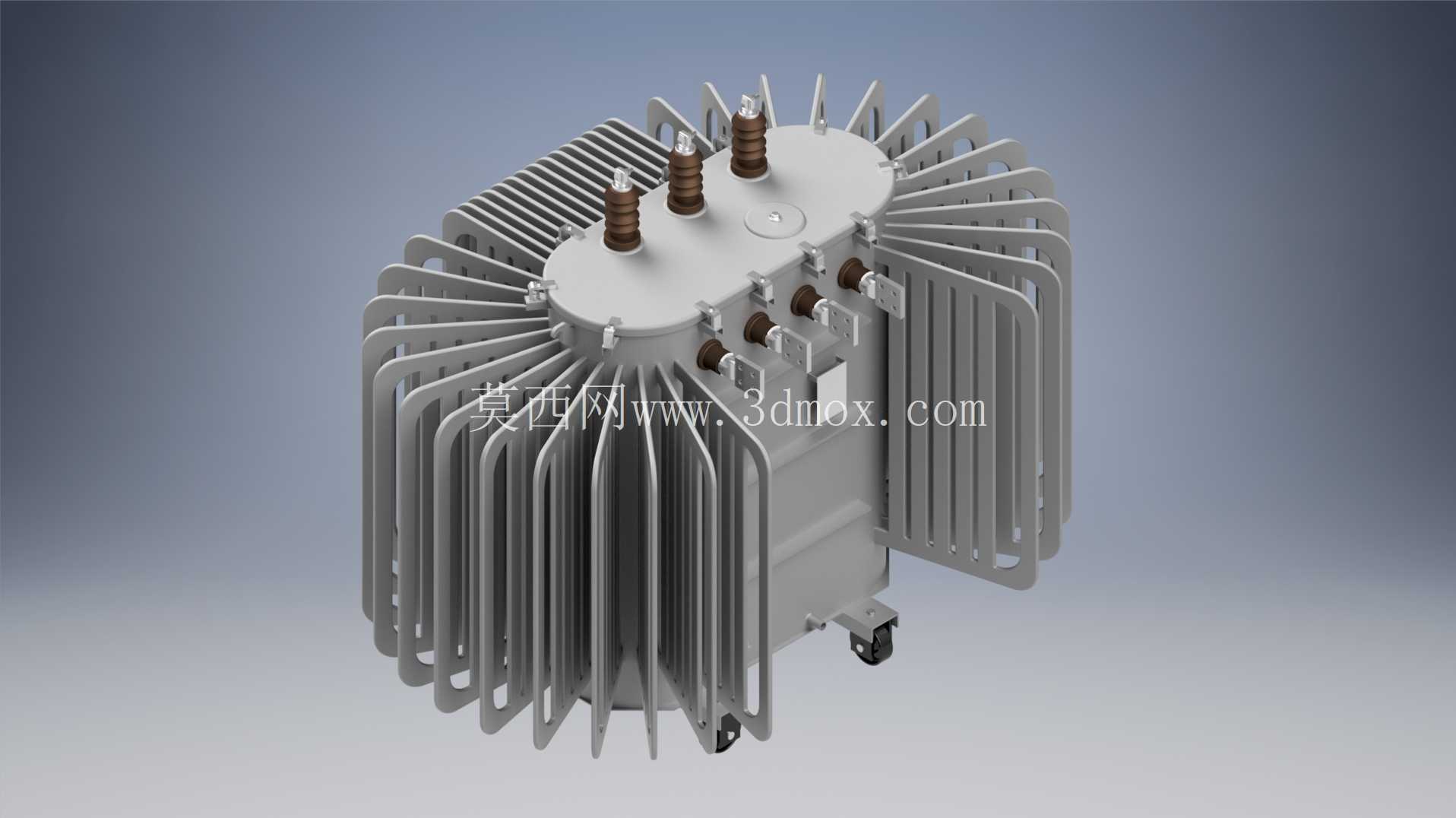

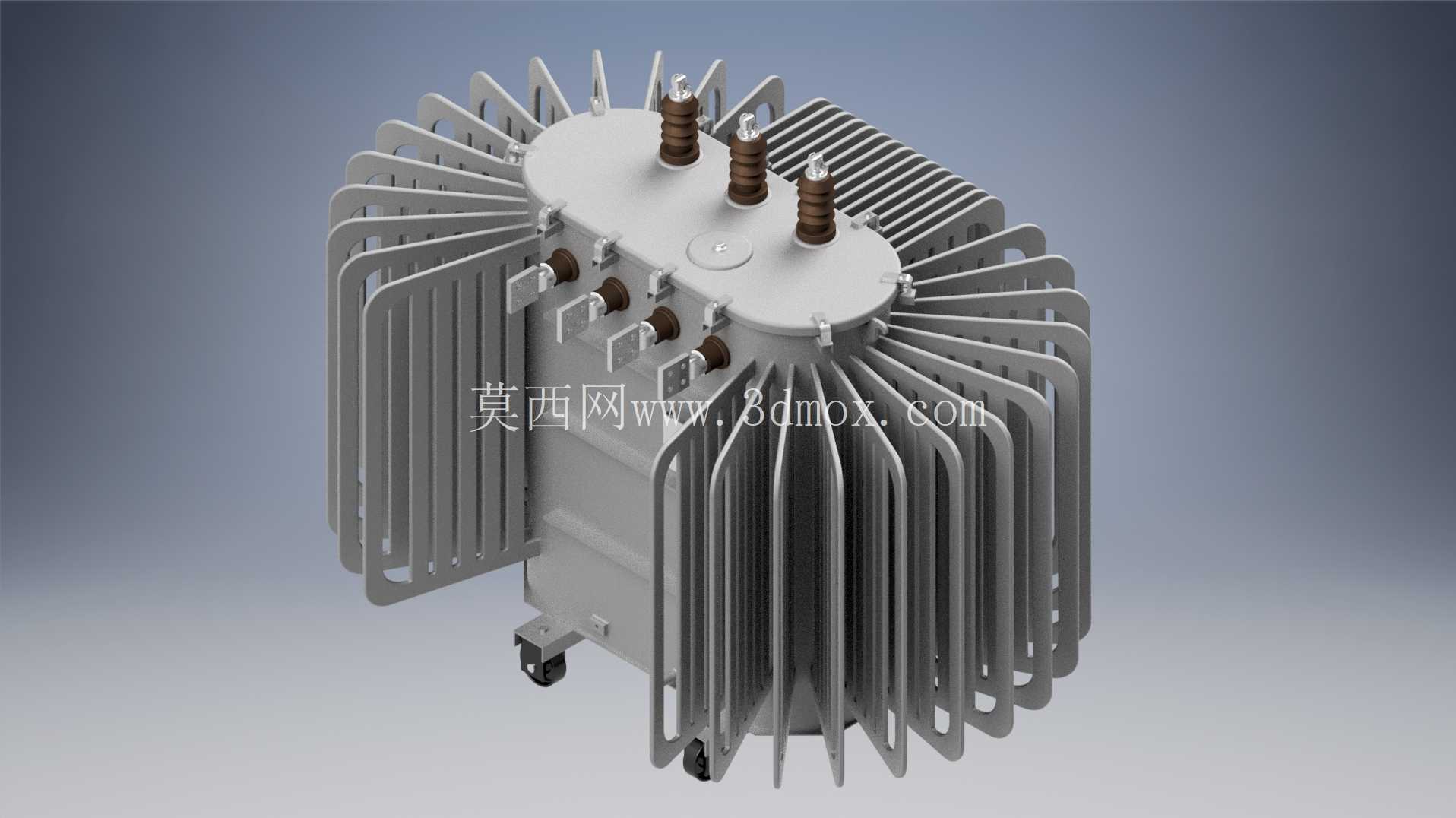

　　这款500kva油浸式三相变压器，主要面向15kV电压等级的配电场景，常见于工业园区配电房、中小型厂区供电节点、商业综合体配套供电设施等场景，承担将高压输电电压转换为低压用电电压的核心配电功能，是工业配电系统中完成电压等级转换、保障用电负荷稳定供电的核心设备。从结构设计来看，模型完整还原了设备的核心功能部件，周身辐射状排布的散热翅片是油浸式变压器的典型散热结构，设备运行时绕组与铁芯产生的热量通过绝缘油传导至油箱壁，再通过这些密集的散热翅片与空气完成热交换，无需额外强制风冷结构即可满足额定负载下的散热需求，适配长期连续运行的工况要求。

　　顶部的三个高压套管采用15kV等级的绝缘结构设计，用于实现高压侧绕组与外部高压线路的绝缘连接，套管的爬电距离、安装间距均符合户外或半户外安装的绝缘安全要求，避免高压侧出现闪络放电问题。油箱侧面预留的低压接线端子结构，对应低压侧出线的安装位置，可直接连接低压母线排向后续用电回路供电。底部的带刹车脚轮结构，是为了方便设备在厂区内的短距离移位与安装对位，安装就位后可锁定脚轮完成设备固定，无需额外制作复杂的安装底座即可满足基础固定要求。

　　建模过程中严格遵循油浸式变压器的实际结构比例，散热翅片的排布间距、油箱的椭圆截面尺寸、高压套管的伸出高度、接线端子的安装位置均参考同容量等级设备的实际安装边界设计，可直接用于配电房布置仿真、供电系统三维可视化展示、设备结构教学演示等场景。设备的整体外形尺寸适配常规配电房的通道宽度要求，吊装点位设置在油箱顶部的加强筋位置，可满足现场吊装作业的受力要求，侧面的油位指示、放油阀等附属结构也做了还原，完整呈现了油浸式变压器的外部结构特征，能够帮助结构设计人员快速熟悉该类设备的外形边界，在配电系统布局设计时提前预留足够的安装、检修空间，避免后期施工出现空间干涉问题。
