360W开关电源AC-DC降压适配模块

　　这套360W开关电源适配模块，是面向工业自动化控制柜、LED驱动配电、小型机电设备供电场景开发的AC-DC降压转换单元，输入侧兼容常规220V交流市电，输出侧稳定提供12V直流、额定30A的供电能力，整机额定功率达到360W，属于中小功率工业开关电源里负载能力较强的品类。

　　从实际装机的使用场景来看，这类电源常被布置在PLC控制柜的下层安装位、自动化产线的设备侧配电盒、LED大屏的集中供电仓、3D打印机与小型数控设备的机身内部，替代早年笨重的线性工频变压器，把电网侧波动的交流电转换成控制回路、传感器、执行器、低压负载所需的稳定直流。和线性电源相比，开关电源的转换效率更高、空载损耗更小，同功率下体积和重量都能压缩到线性方案的三分之一左右，这也是当前工业配电里开关电源逐步成为主流的核心原因。

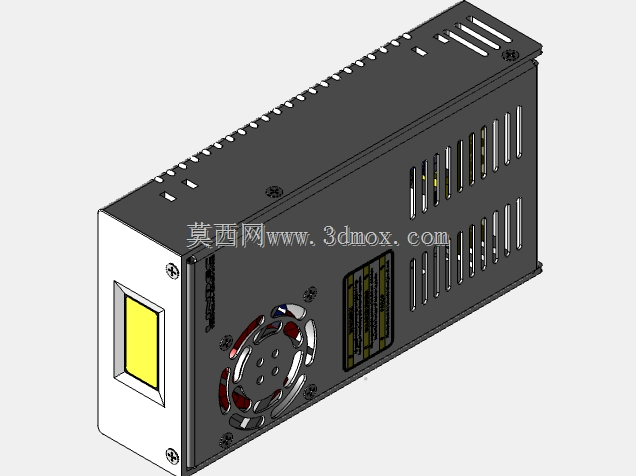

　　结构设计上，整机采用封闭式金属薄钢板折弯壳体，外壳表面做喷塑哑光处理，既可以屏蔽内部高频开关电路对外的电磁辐射，避免干扰柜内其他敏感测控元件，也能阻挡车间环境里的粉尘、金属碎屑直接落到PCB板上造成短路风险。壳体顶面预留了大面积阵列式通风散热槽孔，顶部轴流散热风扇正对内部主功率变压器、整流桥、MOS管与输出整流二极管这几个发热核心区域，风道从顶面进风、侧面向外排风，长时间满负载运行时能把壳内温升控制在元器件允许的工作区间，避免高温导致电容鼓包、功率器件热失效。壳体侧面预留了标准的安装固定耳与螺丝孔位，既可以通过螺丝直接锁附在机柜安装板上，也能适配常规DIN导轨安装卡扣的改装需求，安装边界在设计时就兼顾了不同机柜的布置习惯。

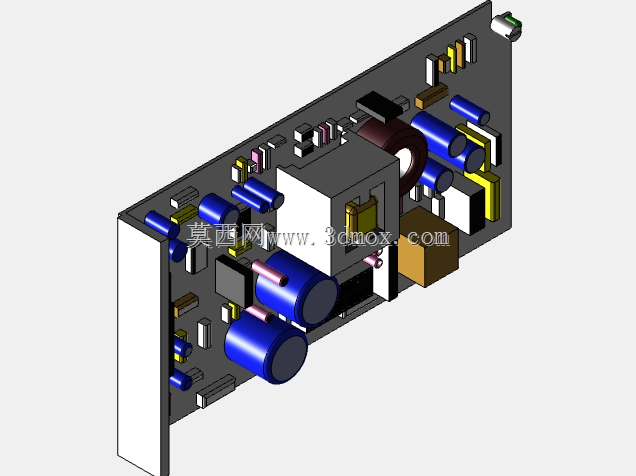

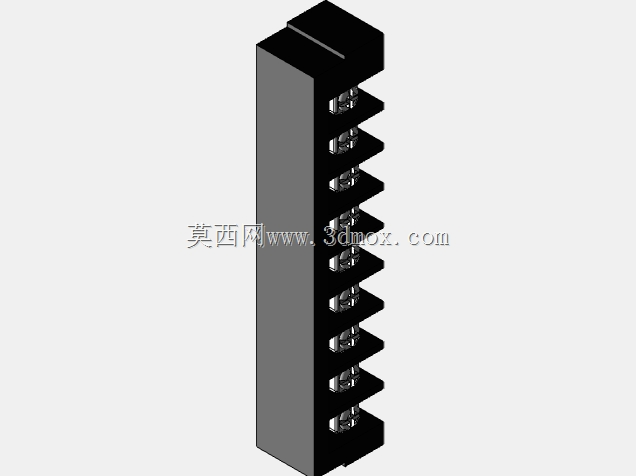

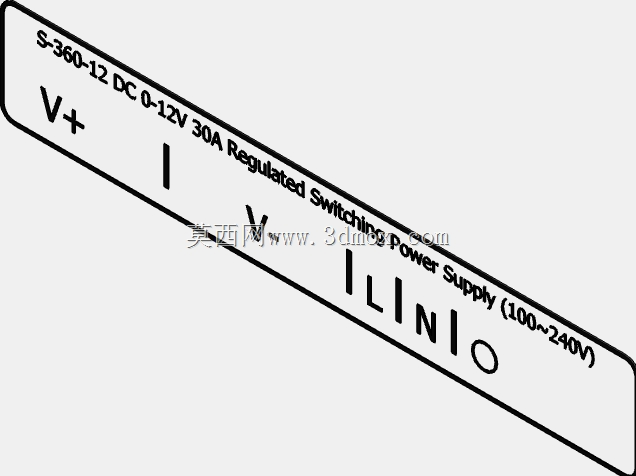

　　拆开外壳可以看到内部的完整电路布局：输入端首先是EMI滤波回路，用来抑制电网侧传入的尖峰干扰，同时也阻挡电源本身产生的高频谐波反向馈入电网；之后是整流桥与高压滤波电容，把交流电转换成平滑的高压直流，再经由PWM控制芯片驱动高频开关管，让主功率变压器在几十千赫兹的频率下工作，把高压能量耦合到次级侧；次级经过快恢复二极管整流、低压大容量电解电容滤波，最终输出稳定的12V直流。PCB板上高压区与低压区做了清晰的开槽隔离，安规爬电距离符合低压电器的绝缘要求，输入输出接线端子分别布置在壳体的同一侧端面，端子旁丝印了L、N、接地以及输出V+、V-的明确标识，现场接线时不容易接反，端面上还预留了调压微调电位器，小范围可以补偿长距离供电线路产生的压降。

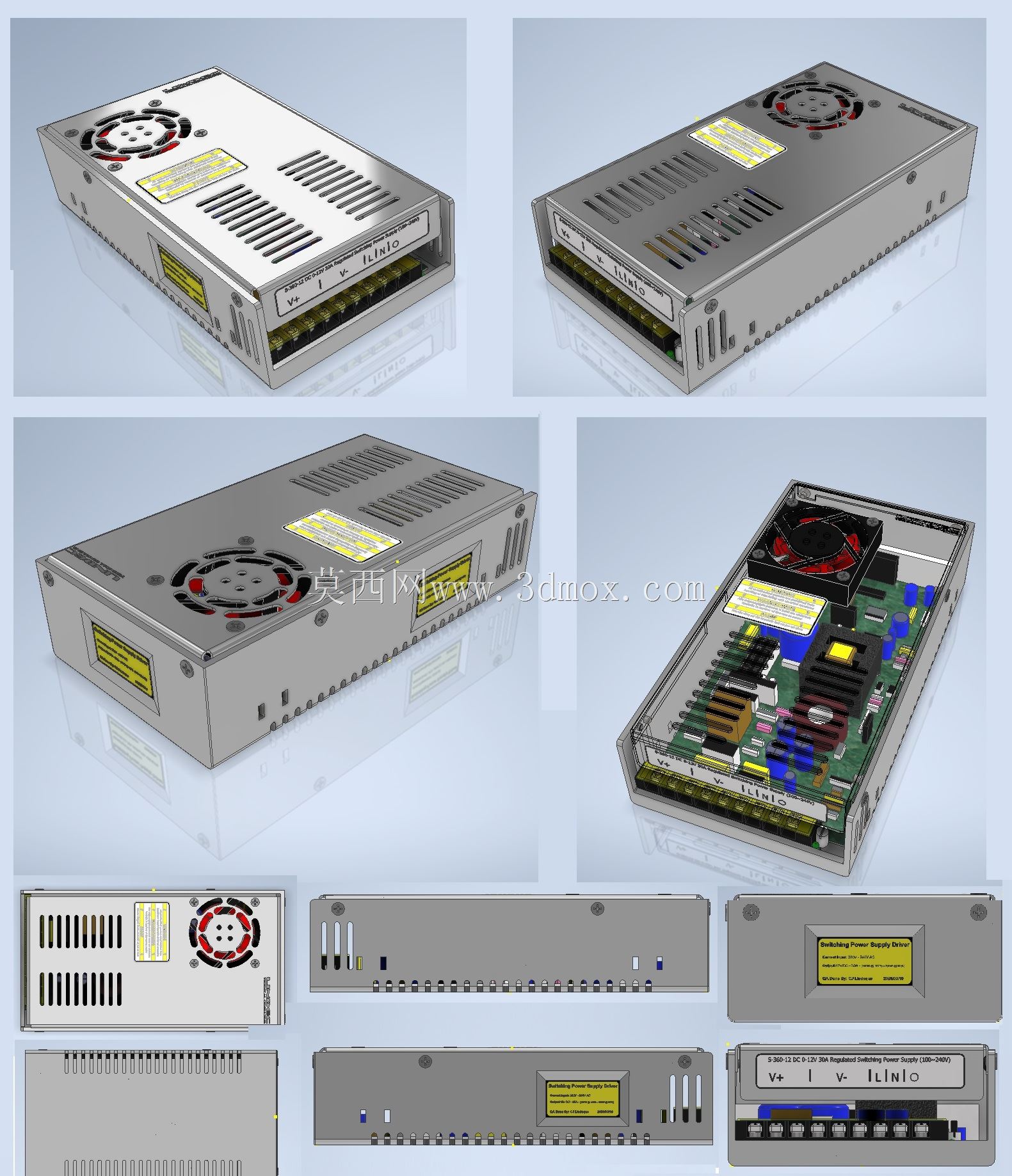

　　外形尺寸上，整机采用扁平长方的紧凑布局，厚度控制得较薄，在柜内纵深方向占用空间很小，多个电源并排安装时，相邻壳体之间只要预留少量通风间隙就能保证散热，不会因为紧密排布导致热量积聚。壳体的所有折弯边角都做了钝化处理，没有锋利毛刺，装配和检修时不会划伤操作人员线缆。顶面除了散热孔与风扇安装位，还贴有参数标识标签，清晰标注输入电压范围、输出电压电流、接线定义与警示信息，现场运维人员不用翻查手册就能快速确认电源规格。

　　设计过程中，结构建模需要同步协调电气元件的排布空间：主变压器、大体积电解电容、散热片的高度不能超出壳体内腔的净空，风扇的安装位要和壳体顶面的开孔精准对齐，接线端子的伸出高度要和端面的开孔匹配，保证端子螺丝可以正常用螺丝刀锁紧，同时壳体上下盖的卡扣与固定螺丝孔位要对位准确，装配时不用强行掰扯就能完成合盖。这类电源在选型时，工程上通常会预留20%左右的功率余量，避免负载长时间满额运行拉长温升、缩短使用寿命，而这套360W的规格，刚好可以覆盖绝大多数12V低压工业负载的供电需求，在自动化设备、展示照明、小型机电装置里都有很高的适配性。
