汽车座椅头枕架机工装结构设计

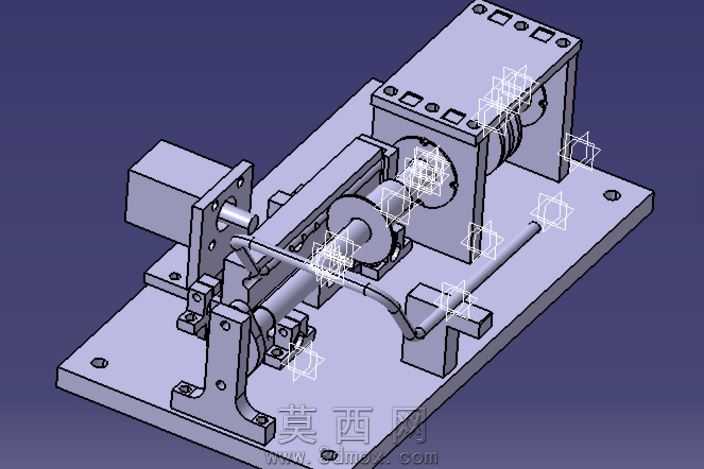

本作品为汽车座椅头枕架机的工装三维设计模型，整体采用SolidWorks完成全参数化建模，通过标准装配约束完成各部件的精准定位，模型结构完整无缺失，可直接用于工程出图与生产参考。模型整体以卧式布局为核心，底部采用一体式安装底板作为承载基准，底板上预留标准化安装孔位，可直接适配生产线的通用工装台安装需求，保证工装使用时的整体刚性与稳定性。建模过程中针对头枕架的装配定位需求，设计了多组定位支座与夹紧组件，左侧立式定位座通过精准的孔位与型面设计，可对头枕架的管件端部进行径向与轴向的双重定位，避免装配过程中出现偏移；中部的传动与夹紧组件采用模块化设计，包含导向轴、铰接压块、驱动连接座等结构，可实现对头枕架中部管件的稳定夹持，同时预留了装配操作的避让空间，方便工人完成零部件的组装与焊接作业。右侧的动力安装座采用箱体式结构设计，可适配标准气缸或伺服驱动元件的安装，通过内置的传动结构将驱动力传递至夹紧机构，实现工装的自动化夹紧与松开动作，适配自动化生产线的节拍需求。渲染阶段采用金属哑光材质模拟实际工装的钢材加工质感，对安装底板、定位支座、夹紧压块等不同部件赋予差异化的材质表现，清晰区分各功能组件的结构边界，同时通过等轴测视角的渲染输出，完整展示工装的整体布局与各部件的装配关系。设计过程中充分考虑工装的实用性与维护便捷性，所有易磨损的夹紧压块均采用可拆卸式设计，可在磨损后快速更换，降低后期维护成本；各运动部件之间预留合理的间隙，避免长期使用后出现卡滞问题；整体结构紧凑，占用生产空间小，可同时满足小批量试制与大批量生产线的使用需求，对头枕类零部件的工装设计具备较高的参考价值。
