分层式切割切模工装结构三维设计

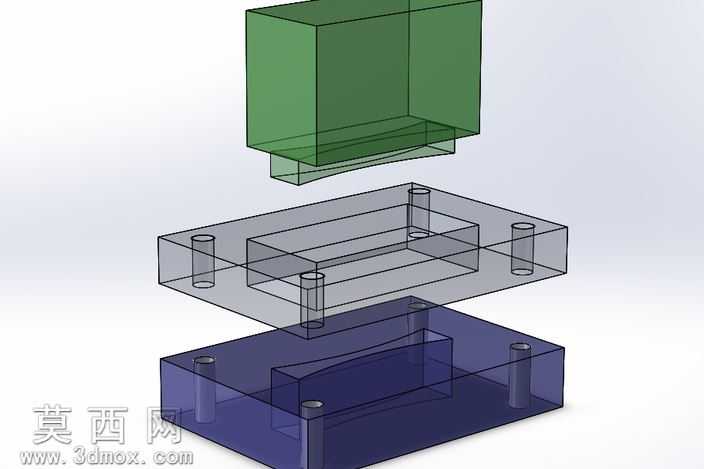

本作品为裁切工序使用的切模工装三维设计，采用SolidWorks完成全参数化建模，整体为三层叠合式装配结构，自上而下分别为上模压合块、中间导向定位架、下模承托基座，各部件通过垂直导柱实现精准对位，合模过程中可保证裁切刃口的配合精度，避免裁切偏移、毛边等工艺缺陷。建模阶段优先采用自顶向下的设计思路，先完成整体装配骨架的参数定义，再拆分单个零件进行细节建模，所有导柱孔、定位槽、裁切型腔的位置均通过全局参数关联，修改整体尺寸时可同步更新所有配合特征，大幅提升后续改型效率。材质渲染阶段针对不同功能部件做了区分设置：上模压合块采用半透明深绿色工程塑料材质，直观展示内部裁切型腔的轮廓结构；中间导向架采用半透灰色金属材质，清晰呈现导柱安装位与框架的加强筋布局；下模基座采用半透深蓝色硬质合金材质，突出基座的厚重感与承重属性，导柱统一采用亮面金属材质，强化装配结构的视觉层次感。结构设计上充分考虑实际加工与使用需求，中间导向架的四个角位设置贯通式导套安装孔，与上下模的导柱形成滑动配合，合模行程中可始终保持上下模的同轴度；下模基座内部设置与上模型腔完全匹配的裁切承托槽，槽体边缘做微小倒角处理，既避免刃口磕碰损坏，也能保证裁切时工件受力均匀；上模压合块的非配合面做减重槽设计，在保证结构强度的前提下降低整体重量，减少合模驱动的负载。整体装配完成后添加了标准配合约束，可直接在软件中模拟合模、开模的动作过程，验证各部件的运动干涉情况，所有零件均预留了机加工的工艺余量，可直接导出工程图用于实际生产制造，该切模结构可适配薄金属片、塑胶片、板材等多种物料的裁切工序，具备较强的通用性与实用性。
