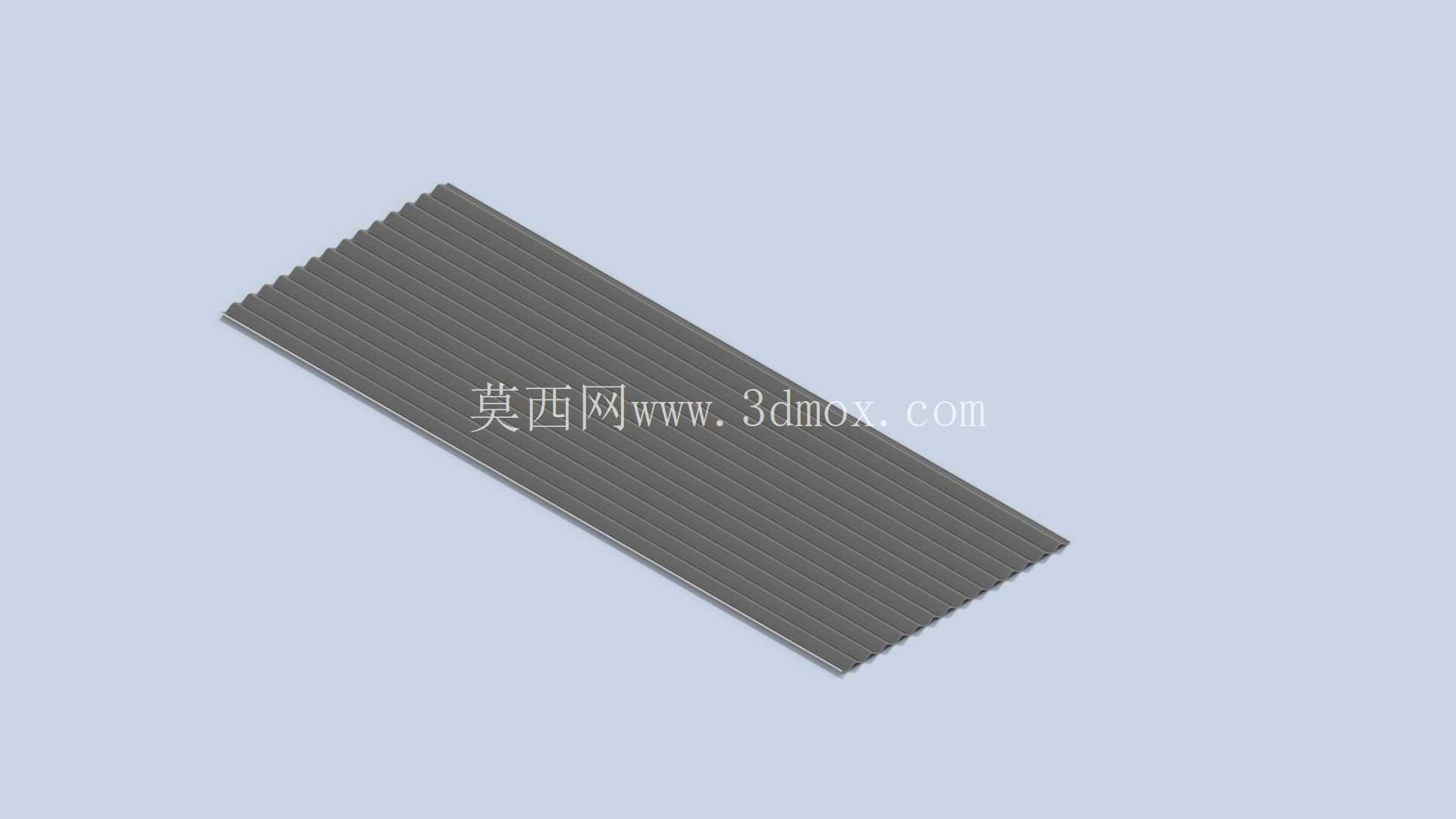

Sinus-18型波纹金属屋面板结构设计

　　这款Sinus-18型波纹金属屋面板，是工业与民用建筑屋面围护系统中常用的压型金属构件，日常多应用于大跨度厂房、仓储库房、临时装配式建筑的屋面铺设场景，也可适配小型设备防护棚、户外廊道的顶面遮护需求。从结构设计逻辑来看，其采用正弦波型的连续压型截面，波高设定为18mm，这种截面构型是在兼顾板材自重与结构刚度的前提下反复迭代确定的——平直的板幅基础上通过连续冷压成型的波纹肋，能在不额外增加板材厚度的前提下大幅提升板面的抗弯截面模量，让单块板材在常规檩条间距下不会出现跨中挠度过大的问题，同时连续的波纹走向也能引导屋面雨水顺着波谷快速排出，避免屋面积水渗漏。

　　在实际安装边界上，该类屋面板的有效覆盖宽度经过压型后会有固定的搭接余量，板侧采用同向叠边的搭接设计，安装时只需将相邻板的波边对齐扣合，配合专用的防水自攻钉在波峰位置与下方檩条固定即可，波峰固定的方式能避免钉孔位置长期受雨水浸泡出现锈蚀渗漏。板材的长度可根据建筑屋面的实际坡长灵活裁切，常规供货长度可覆盖从1米到12米的跨度需求，减少屋面横向拼接缝的数量，降低渗漏风险。

　　从功能特性层面，这种压型金属屋面板相比传统混凝土屋面，自重仅为混凝土屋面的二十分之一左右，能大幅降低建筑主体结构的承重负荷，同时金属基材的表面可做预涂防腐涂层，适配沿海高盐雾、工业厂区高腐蚀等不同使用环境，板材本身的抗风揭性能也经过结构验算，能满足大部分地区的屋面风荷载设计要求。建模过程中需要重点还原波纹的连续曲率、板边的搭接结构细节，以及板材端面的裁切轮廓，确保模型导入装配场景后能直接模拟屋面铺设的排布效果，为围护结构设计、施工排布模拟提供精准的三维参照。
