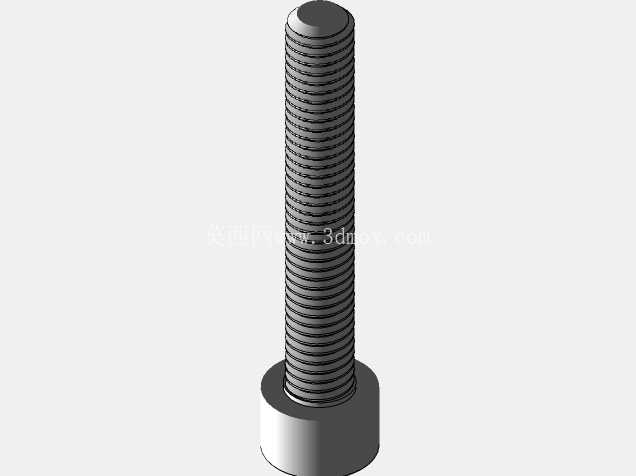

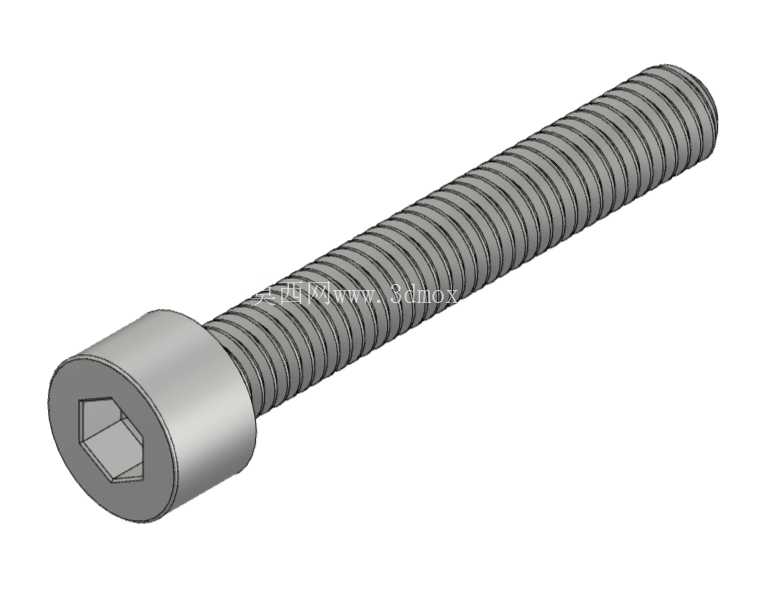

内六角圆柱头全螺纹螺栓规格组

　　这套内六角圆柱头螺栓覆盖M4到M12的常用规格，是机械装配领域应用极广的一类紧固件，日常做设备结构设计时，这类零件的选型和建模是装配环节绕不开的基础工作。从实际应用场景来看，小规格的M4、M5螺栓多用于仪器仪表内部的阀组固定、小型钣金护罩连接、电子元器件的安装支架锁附，这类场景对连接件的头部高度有严格限制，圆柱头内六角的结构刚好能满足沉孔安装的需求，装配后螺栓头部不会突出安装面，避免干涉周边运动部件。中等规格的M6、M8螺栓是通用设备装配的主力，常见于自动化流水线的型材框架拼接、气动阀块的端面密封锁附、小型减速机的端盖固定，这类场景需要螺栓能承受一定的预紧力，全螺纹的设计可以适配不同厚度的被连接件，不需要额外搭配螺母调整锁紧位置，装配效率更高。大规格的M10、M12螺栓则多用于重载连接部位，比如液压站的阀组安装、重型设备的地脚连接、工装夹具的基体锁附，这类场景下螺栓的抗拉强度和抗剪切性能是选型的核心指标。

　　设计这类螺栓模型时，首先要匹配不同规格对应的头部尺寸公差，圆柱头的外径、内六角对边宽度、头部高度都要严格对应通用安装标准，避免实际装配时出现扳手卡滞、沉孔无法容纳头部的问题。螺纹部分的建模要区分有效螺纹长度和螺杆收尾段，全螺纹结构的螺纹收尾要控制在2-3个螺距范围内，避免尾部不完整螺纹影响锁紧效果。安装边界方面，不同规格的螺栓对应的沉孔深度、过孔直径都有明确的适配范围，比如M4螺栓对应的沉孔直径要做到7.5mm、深度4.6mm，才能保证头部完全埋入安装面；M12螺栓对应的沉孔直径需要做到20mm、深度12mm，同时装配时要预留足够的内六角扳手操作空间，周边30mm范围内不能有凸起结构干涉扳手转动。

　　从功能特性来看，内六角驱动的结构相比外六角螺栓，能承受更大的锁紧扭矩，不容易出现打滑滑牙的问题，而且圆柱头的受力均匀性更好，频繁拆装的场景下也不容易出现头部变形。全螺纹的设计让螺栓的受力段覆盖整个锁紧行程，相比半螺纹螺栓，在被连接件厚度变化较大的装配场景下适配性更强，不需要准备多种长度规格的备件，能降低车间的物料管理成本。做三维建模时，螺纹牙型的细节不需要完全还原加工级的微观特征，但要保证大径、中径、小径的尺寸符合标准，装配干涉检查时才能得到准确的结果，避免实际生产中出现螺纹孔和螺栓不匹配的问题。
