前端装载机用多齿夹料抓具结构设计

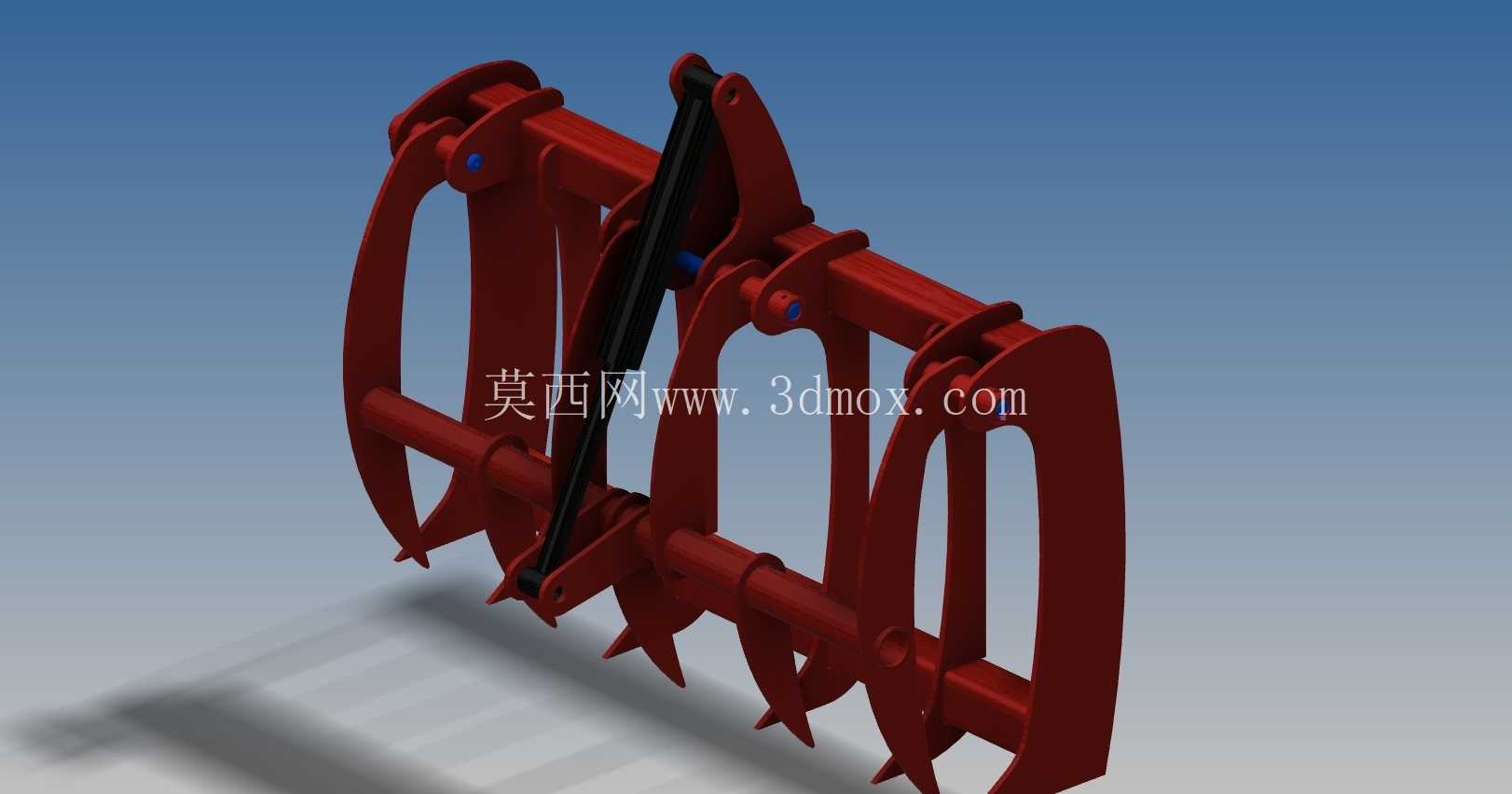

　　这款抓具是配套前端装载机使用的作业属具，主要面向散状秸秆、废旧木料、工业边角料、建筑垃圾分拣等抓取作业场景，可直接替换装载机原有铲斗完成夹装转运作业，无需对装载机动臂端的连接点位做大规模改造，适配多数中小吨位轮式装载机的前端挂接尺寸。从结构设计来看，整体采用对称式双组弧形弯臂布局，每组弯臂配置多根向下延伸的尖齿，齿端做收窄倒角处理，插入料堆时的阻力更小，能轻松扎入压实的散料堆内部，弯臂的弧度经过受力校核，抓取时物料不会从臂间缝隙漏出，同时多齿排布的间距兼顾了不同粒度物料的夹持需求，既不会因为齿距过大漏走小块物料，也不会因为齿距过小增加插入阻力。

　　夹料动作依靠中部布置的连杆传动结构实现，连接装载机原有液压输出端口后，可通过液压缸驱动连杆带动两侧弯臂完成开合动作，开合行程覆盖常规散料抓取的最大料径范围，闭合状态下弯臂与下部横梁形成封闭的夹持空间，转运过程中物料不会滑落。设计时充分考虑了作业中的受力工况，所有铰接点位都做了加厚衬套安装位，可定期更换耐磨衬套降低维护成本，主体承载结构采用等强度设计，在保证整体刚性的前提下尽可能减少冗余材料，降低属具自重对装载机载荷余量的占用。

　　安装边界方面，上部挂接耳板的孔位间距与常规装载机快换装置尺寸匹配，下部横梁的离地高度在闭合状态下满足装载机常规行驶的通过性要求，不会出现刮蹭地面的情况，整体宽度控制在装载机车身宽度范围内，狭窄场地作业时不会出现两侧突出部位刮碰障碍物的问题。实际作业中，这款抓具相比传统铲斗在散料夹取、堆垛转运场景下的作业效率提升明显，尤其是针对不规则形状的长条状、块状物料，夹持稳定性远高于普通铲斗的铲装作业，可广泛应用在农牧场秸秆转运、废品回收站物料分拣、建筑拆迁现场废料清理等作业场景，结构无多余复杂部件，日常维护仅需定期对铰接点位加注润滑脂即可，长期重载作业下的结构可靠性有充足保障。
