带斗式进料结构的皮带传动研磨设备

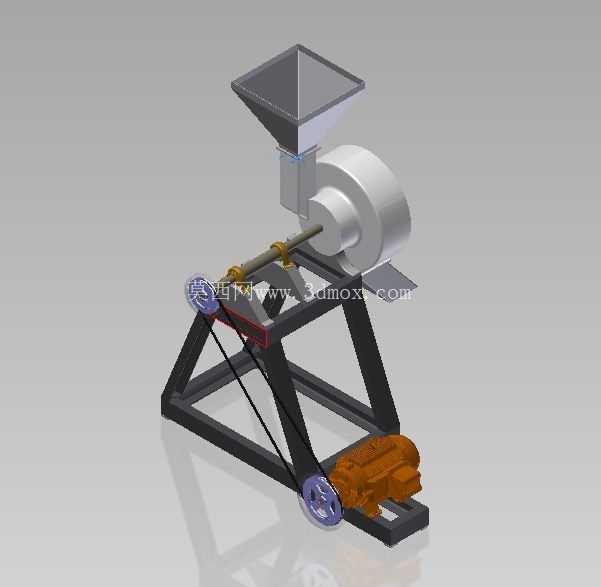

　　这款研磨类加工设备的三维结构，完全围绕小型作坊式干性物料细碎作业的实际工况搭建，没有冗余的装饰性结构，所有部件的选型和排布都指向稳定作业、低维护成本的核心需求。从安装边界来看，整机采用三角式焊接机架作为承载主体，底部支撑脚的排布预留了地脚螺栓的安装孔位，整机占地长度控制在1.2米范围内，宽度不超过0.6米，进料斗顶端距离安装基准面的高度约1.1米，无需额外搭建操作平台，操作人员站立即可完成进料作业，适配普通小型加工车间的工位布局，不需要对现有场地做特殊改造。

　　设备的功能逻辑拆分清晰，上方的方锥形进料斗做了15度的内倾角度，既能保证干性颗粒物料依靠自重顺畅滑入研磨腔，又能避免进料过程中物料飞溅外溢，进料斗与研磨腔体的连接采用快拆式卡扣结构，日常清理腔体残留、更换研磨易损件时不需要额外拆卸主传动结构，大幅降低日常维护的操作难度。动力端采用卧式安装的驱动单元，通过双槽三角带将动力传递到研磨主轴，带传动的结构设计一方面可以在物料卡滞时通过皮带打滑保护核心研磨部件和驱动单元不被硬冲击损坏，另一方面也能根据加工物料的硬度差异，快速更换不同直径的带轮调整主轴转速，适配不同细度要求的研磨作业。

　　研磨腔体的侧下方设置了倾斜式出料导板，研磨完成的物料会顺着导板滑落到预设的集料位置，不需要额外加装出料输送结构，简化整机结构的同时也减少了故障点。机架的焊接位置都做了三角加强筋设计，即便设备满负荷运行产生持续振动，机架也不会出现焊缝开裂、结构形变的问题，主轴的两个支撑轴承座都采用外置式安装，轴承座与机架的连接面预留了调整垫片的安装空间，长期运行出现主轴间隙偏移时，可以通过增减垫片快速调整同轴度，不需要对机架做二次加工。

　　从实际应用场景来看，这类设备既可以用于小型农产品加工场景下的五谷杂粮干性研磨，也能适配小型工矿场景下的非金属矿石小样细碎作业，还能用于实验室场景下的干性物料粉碎制样，结构的通用性较强。建模过程中所有配合面都预留了实际生产需要的公差余量，传动部件的安全距离、转动部件的防护空间都做了对应考量，比如皮带传动区域预留了安装安全防护罩的安装位，进料斗与转动主轴的衔接位置做了挡料密封结构，避免细料进入轴承位置加剧磨损。整机的重心落在三角机架的中心区域，即便满负荷运行也不会出现整机晃动的问题，底部支撑脚可以根据安装地面的平整度调整高度，不需要额外加工安装基础，落地后接通动力即可投入使用。
