双缸动力传动机构三维结构设计

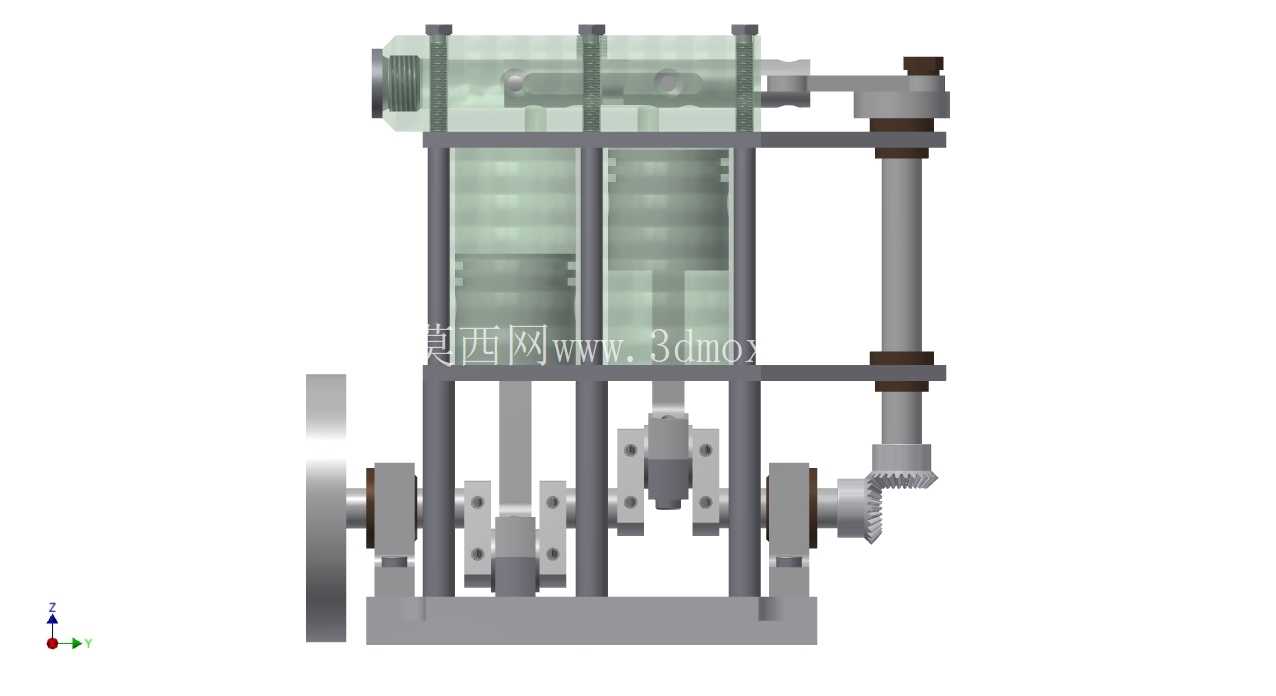

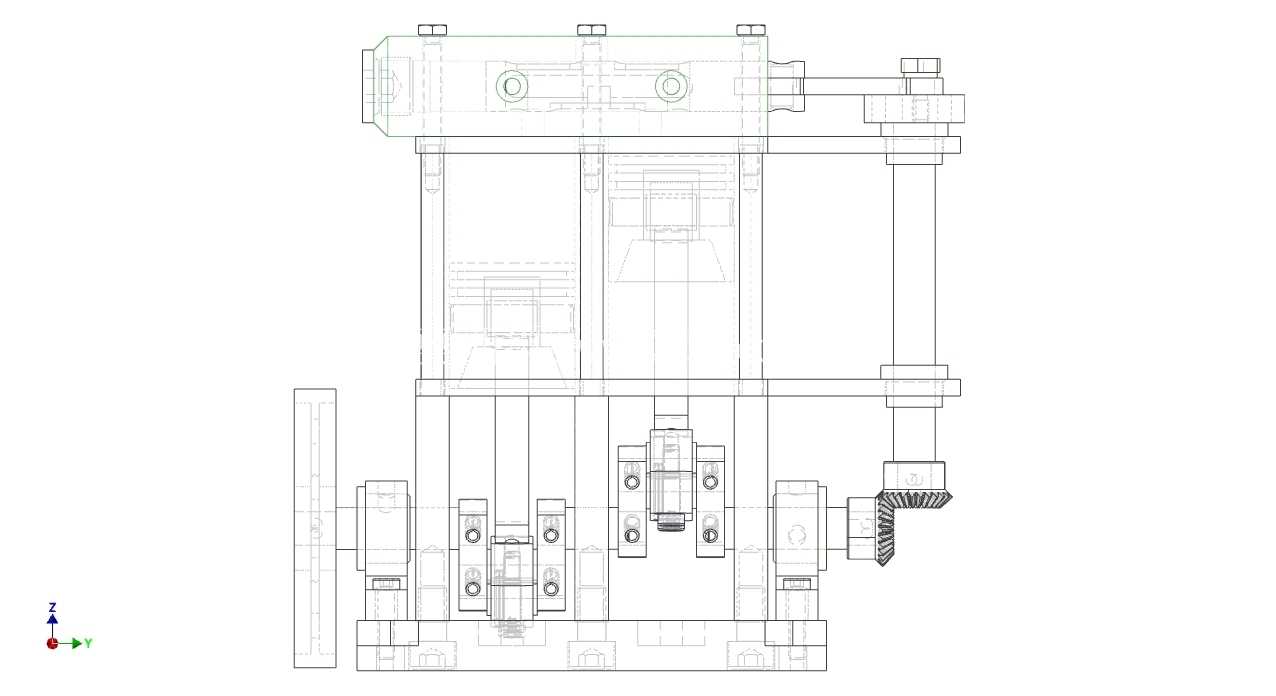

　　这套双缸动力传动结构，常见于小型内燃动力单元、教学演示动力台架以及微型自制动力设备的核心传动段，区别于常规单缸动力结构，双缸布局能在相同排量下输出更平顺的扭矩，降低动力输出端的脉冲振动，很多小型固定式动力装置、自制实验动力设备都会采用这类布局来优化运行稳定性。从结构设计逻辑来看，整套组件采用立式立柱支撑的框架式安装基座，基座上预留了标准的沉头安装孔位，可直接通过螺栓固定在设备的安装平台上，安装边界的孔位间距遵循通用小型动力单元的安装规范，不需要额外加工转接板就能适配多数常规安装场景。

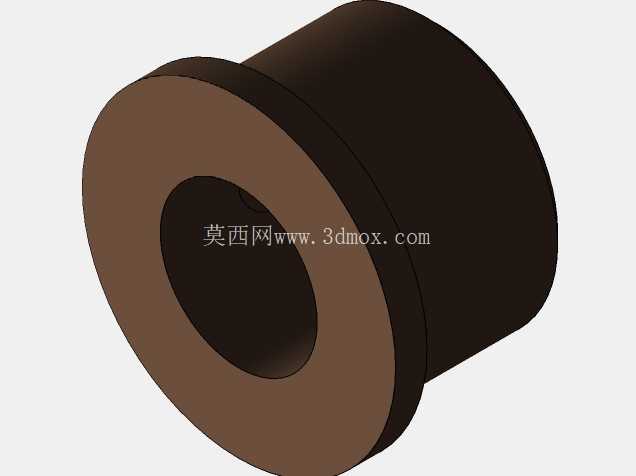

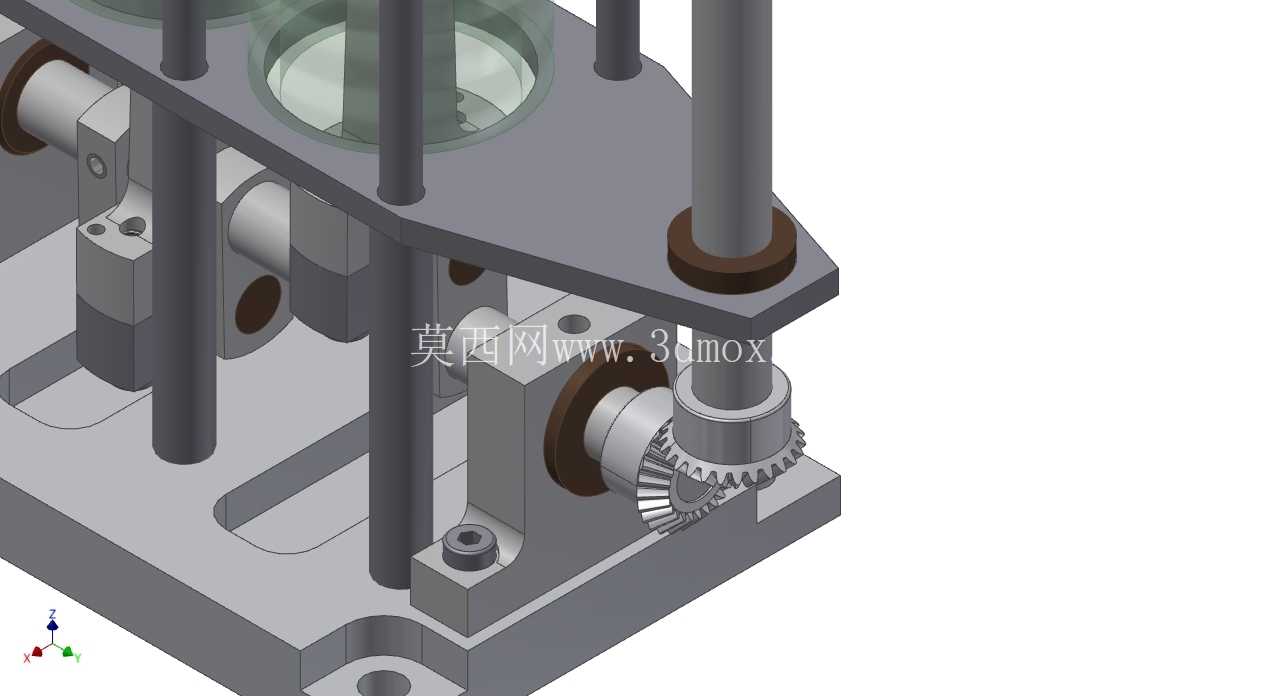

　　传动端采用锥齿轮换向结构，能将缸体的直线往复运动通过曲轴转换为旋转运动后，垂直换向输出动力，这种换向设计可以大幅压缩动力单元的横向安装尺寸，让整体结构更紧凑，适合安装空间局促的小型设备场景。支撑立柱采用等直径光轴搭配铜套导向的结构，导向段的配合间隙控制在合理范围内，既保证运动过程中导向件不会出现卡滞，也能减少往复运动带来的侧向晃动，避免密封件、传动件出现偏磨。基座上的轴承安装位采用台阶式定位设计，安装轴承时可以直接靠台阶面实现轴向定位，不需要额外加装定位挡圈，简化了装配流程，也降低了装配过程中出现同轴度偏差的概率。

　　在实际应用场景中，这类结构可以作为小型发电机组、微型空气压缩单元、自制实验车辆的动力核心段，设计时充分考虑了维护便利性，所有紧固件都采用标准规格，易损的导向套、轴承都可以直接采购标准件替换，不需要定制特殊配件。结构的受力路径经过优化，缸体做功产生的冲击力会通过支撑框架直接传导到安装基座，不会让传动齿轮承受额外的侧向载荷，能有效延长齿轮副的使用寿命。外形尺寸上，整体结构的长宽高比例适配小型设备的安装舱室，输出轴的中心高与常规小型负载设备的输入轴中心高匹配，对接联轴器时不需要额外调整安装高度，减少了现场安装的调试工作量。

　　导向立柱的分布位置经过受力计算，能在往复运动过程中提供足够的支撑刚度，避免高速运行时结构出现共振，整套结构的运动部件都做了干涉校验，全行程范围内不会出现零件碰撞的问题，装配完成后只需要做好润滑就能稳定运行。
