立式往复式蒸汽动力驱动装置结构

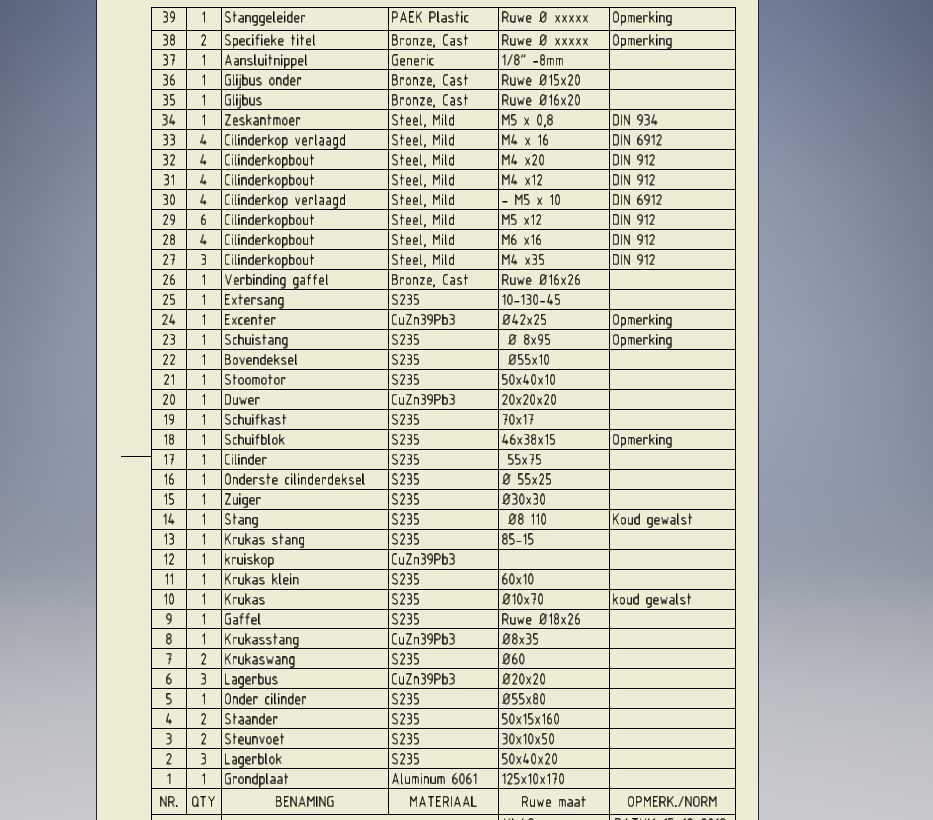

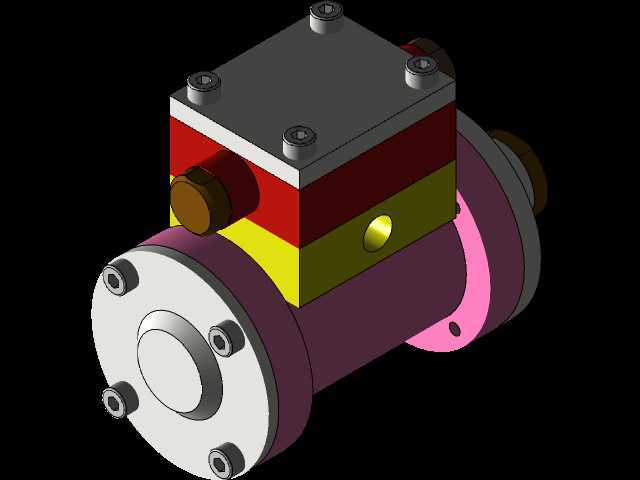

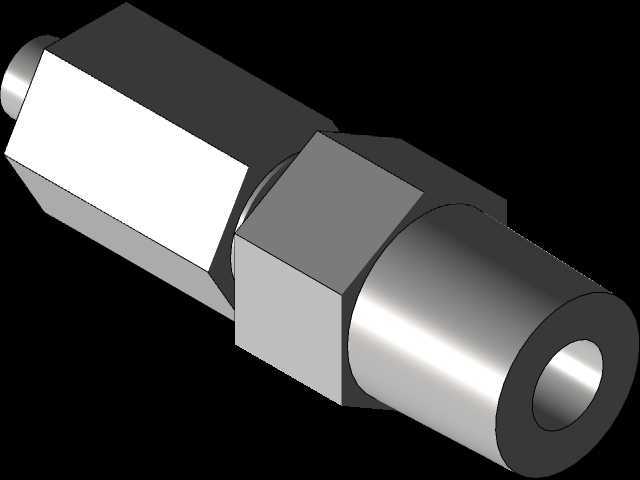

　　这套立式蒸汽动力装置的三维结构，核心面向小型动力输出场景的结构复刻与原理验证，常见于教学演示模型、小型复古动力装置、实验台动力源这类对蒸汽做功过程有直观展示需求的应用场景，区别于大型工业汽轮机的高转速高参数设计，这类小型立式结构更侧重结构简洁性与拆装便利性，能直观展现蒸汽从配气到做功输出的完整流程。从功能特性来看，装置采用立式缸体布局，上部为方形缸体结构，通过螺栓实现缸盖与缸体的刚性连接，密封面可根据实际工况适配不同厚度的密封垫片，满足低压蒸汽工况下的密封要求；缸体侧面设置的进排气接口，可直接与外部蒸汽管路、配气阀组连接，接口的凸台结构预留了管螺纹加工余量，建模时已考虑管路安装的操作空间，避免安装时与周边紧固件产生干涉。

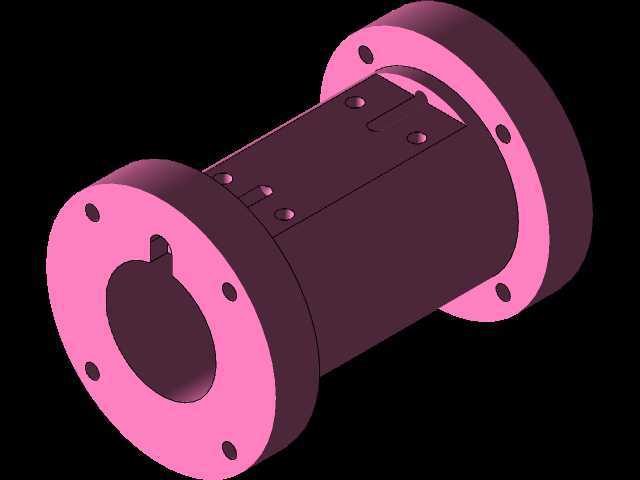

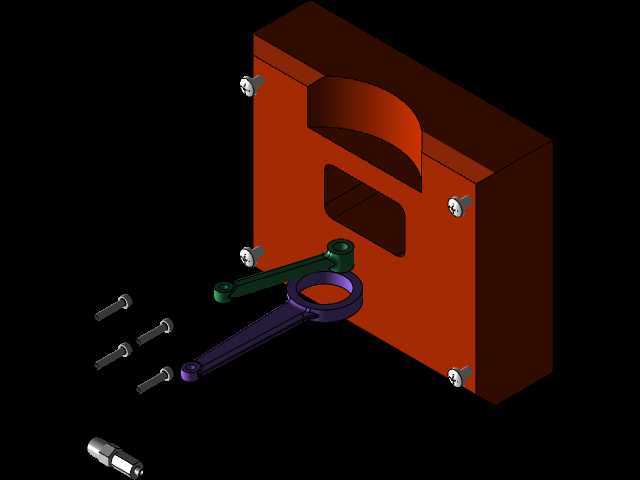

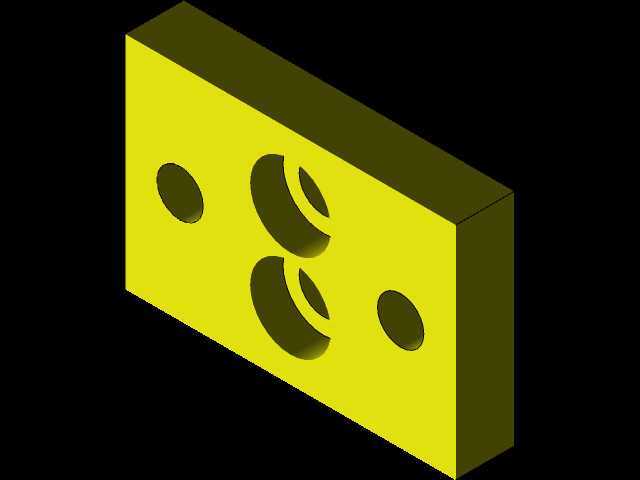

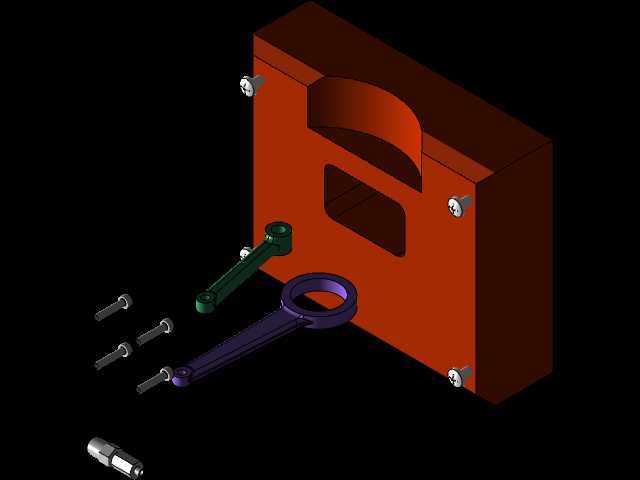

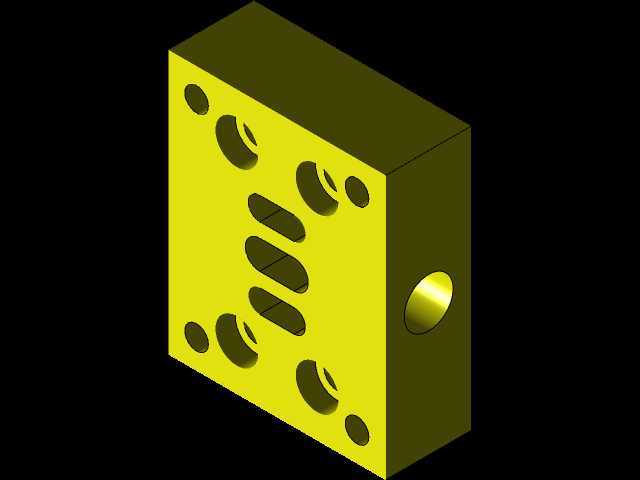

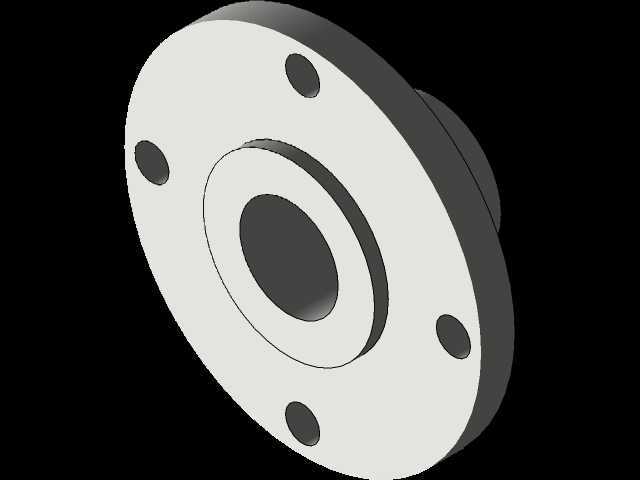

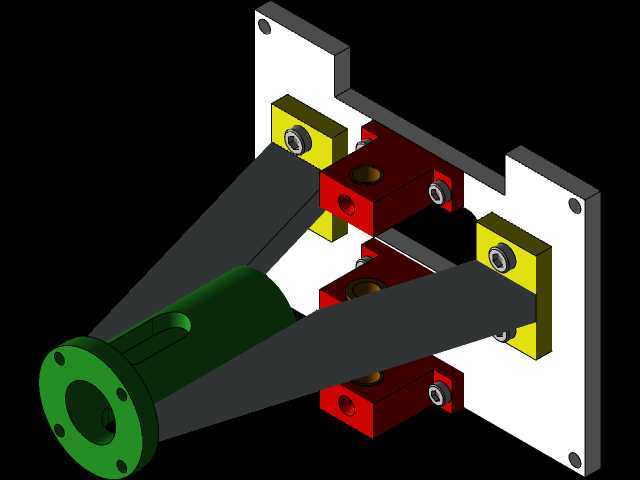

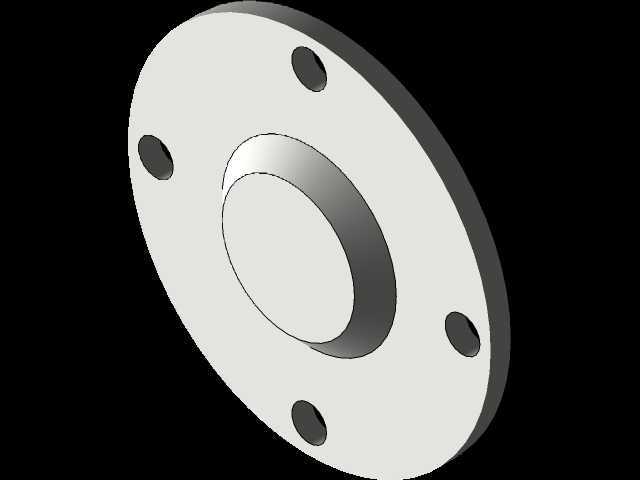

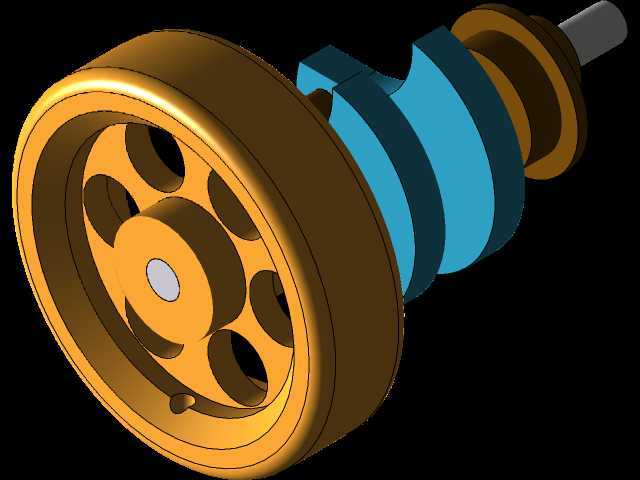

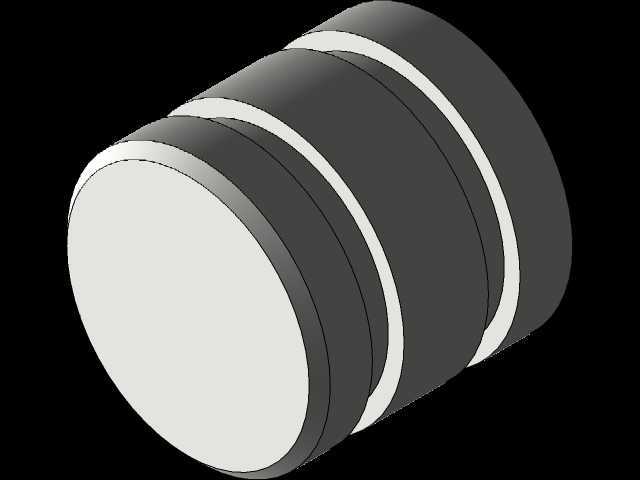

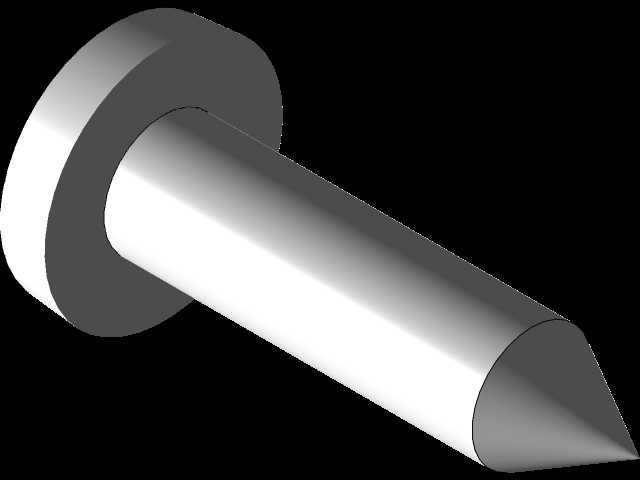

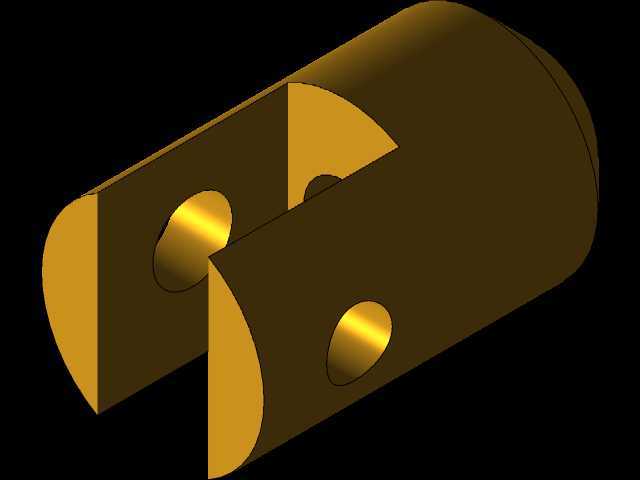

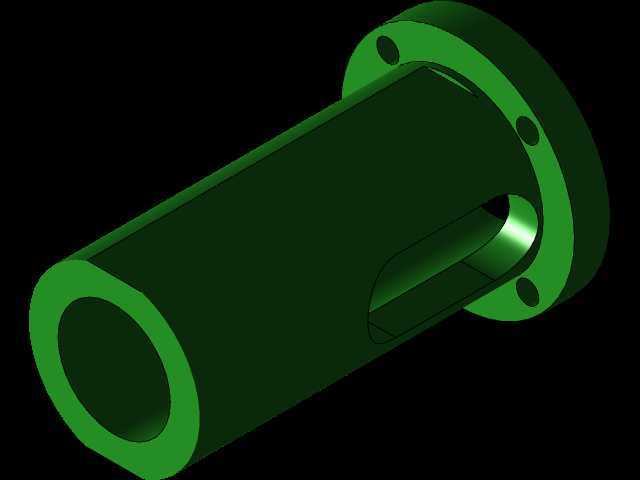

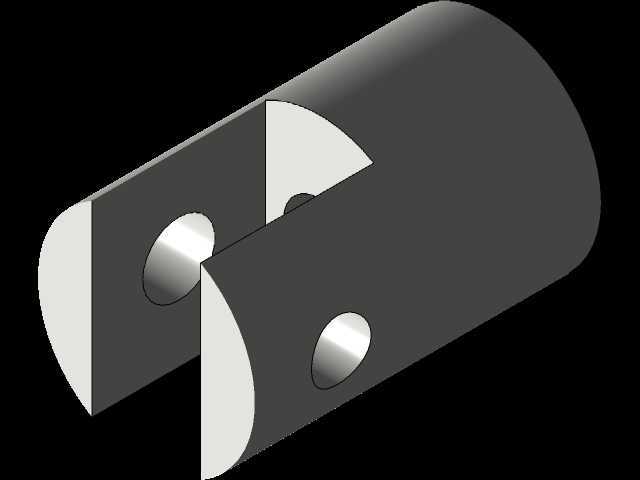

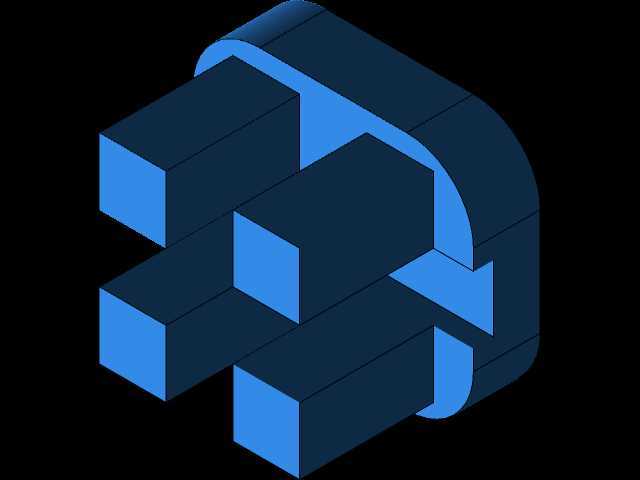

　　中部的叠层结构对应配气滑阀的安装腔室，黄、红分层的结构区分了不同的功能腔体，滑阀在腔室内做往复运动，通过位置切换控制蒸汽进入缸体上下腔的时序，进而推动活塞做往复直线运动，这部分的建模严格配合活塞行程参数，配气窗口的开度、位置都经过运动仿真验证，不会出现进排气串气、配气时序错位的问题。下部横向布置的结构为动力输出端，紫色部分为曲轴箱腔体，内置曲柄滑块机构将活塞的直线往复运动转化为曲轴的旋转运动，端部粉色的法兰结构为动力输出安装面，可通过联轴器连接负载端，法兰上的定位销孔、螺栓孔位置均按照通用安装接口尺寸设计，能适配多数小型实验台的安装基准；输出端的端盖采用周向均布螺栓紧固，端盖中心预留了密封件安装槽，可适配骨架油封或填料密封结构，避免曲轴箱内的润滑介质泄漏。

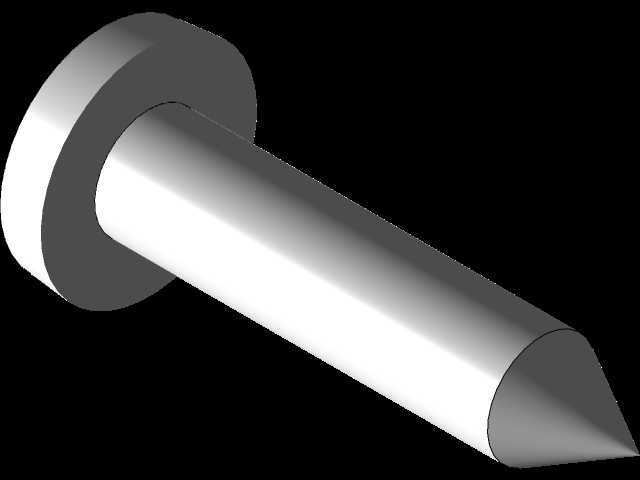

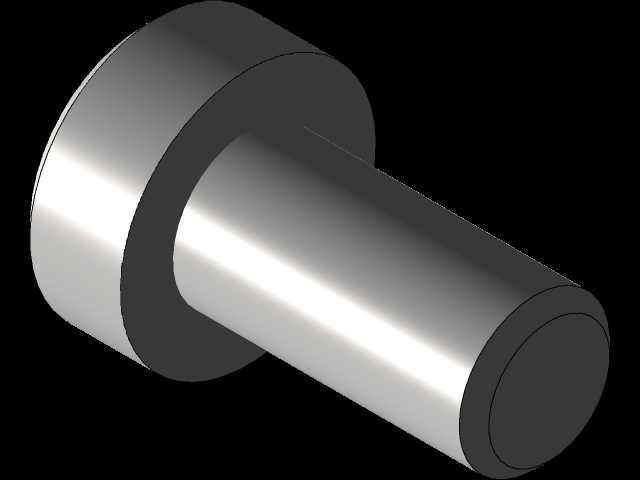

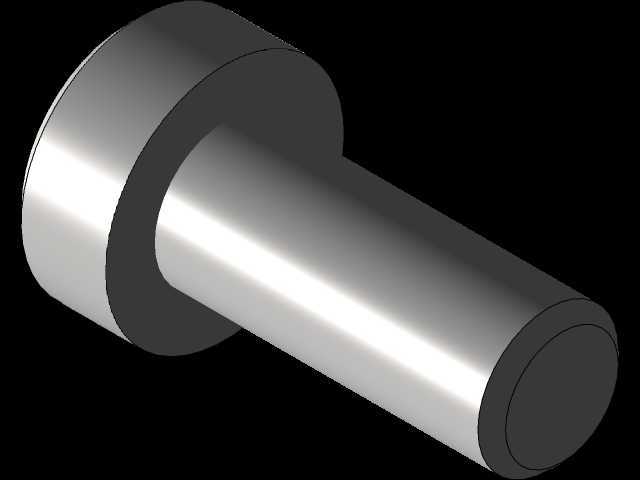

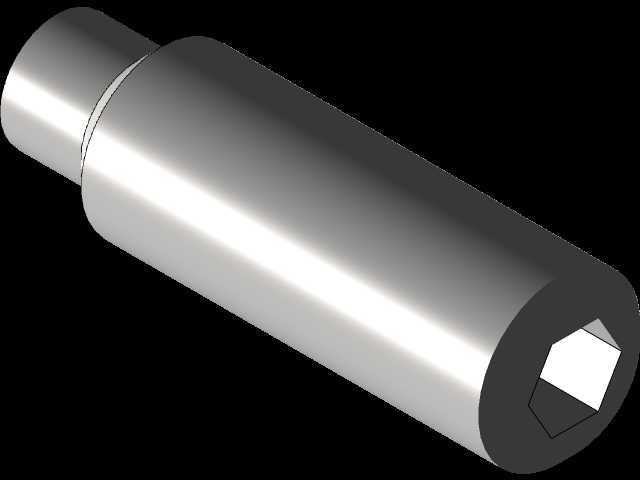

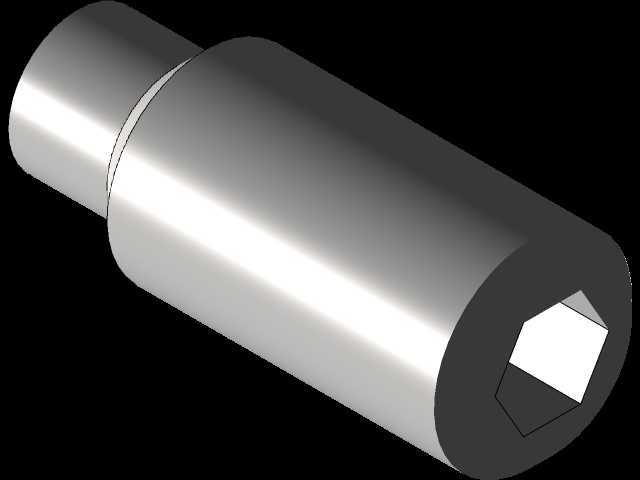

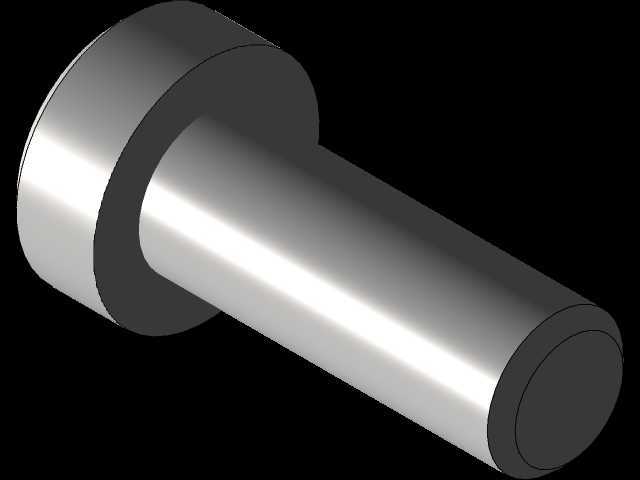

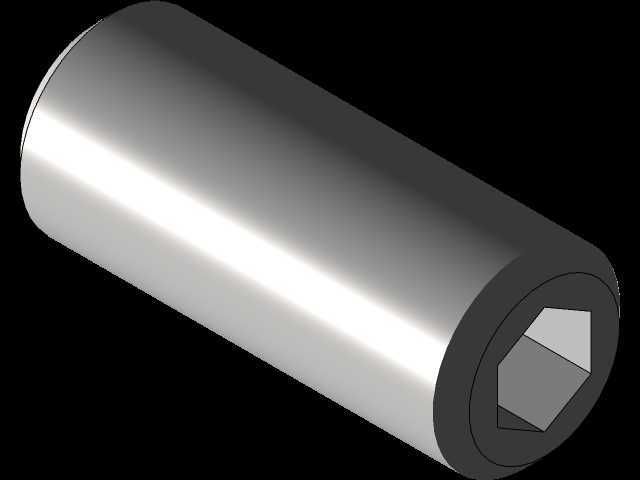

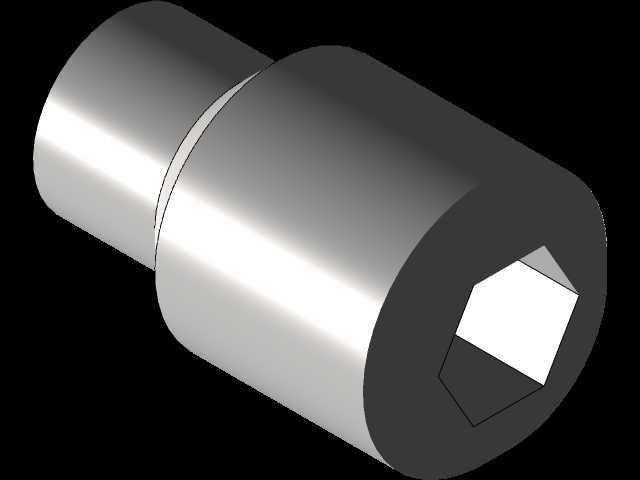

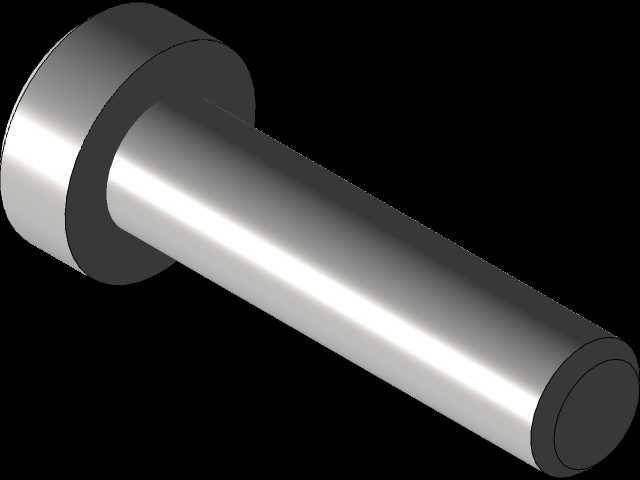

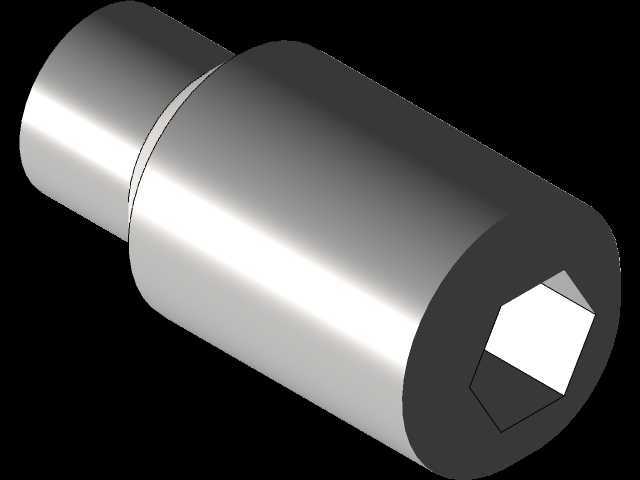

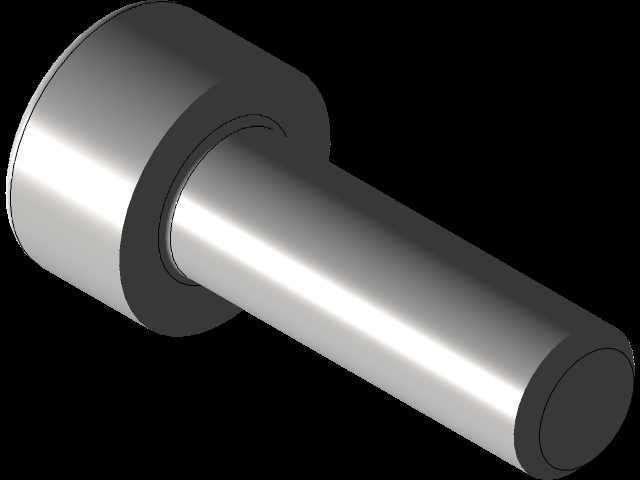

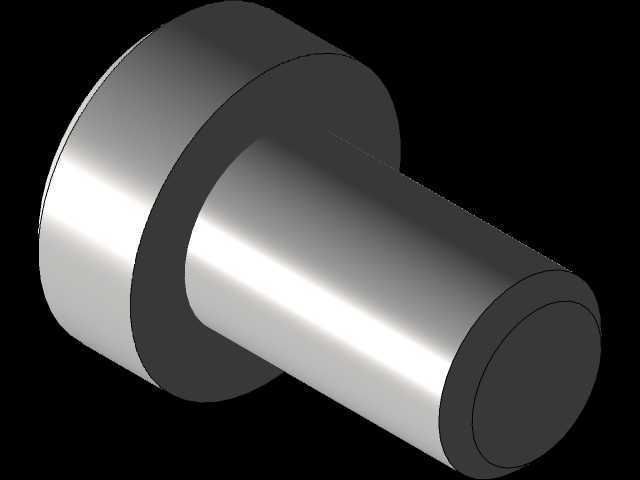

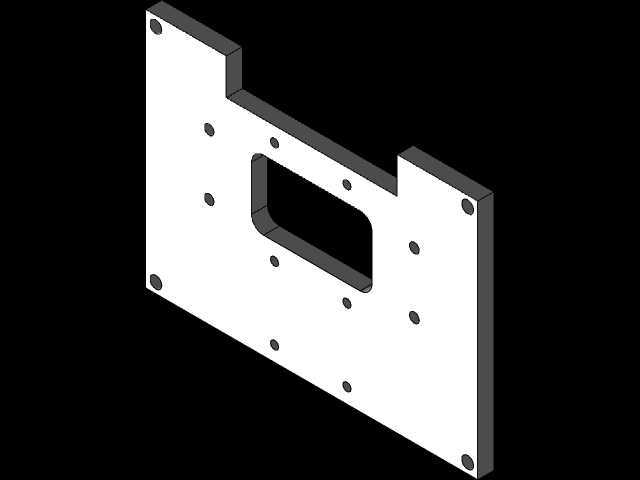

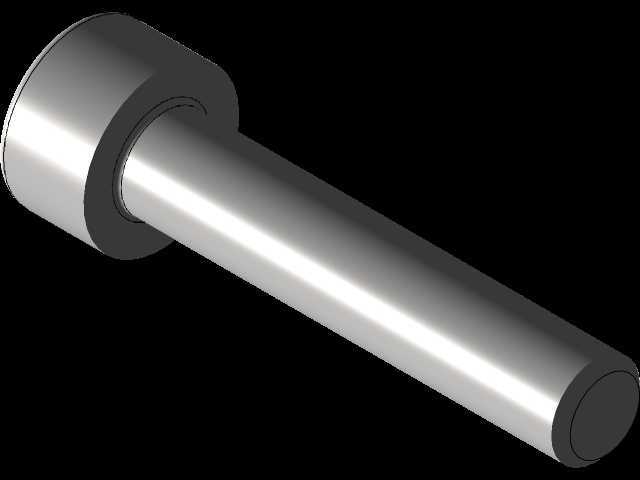

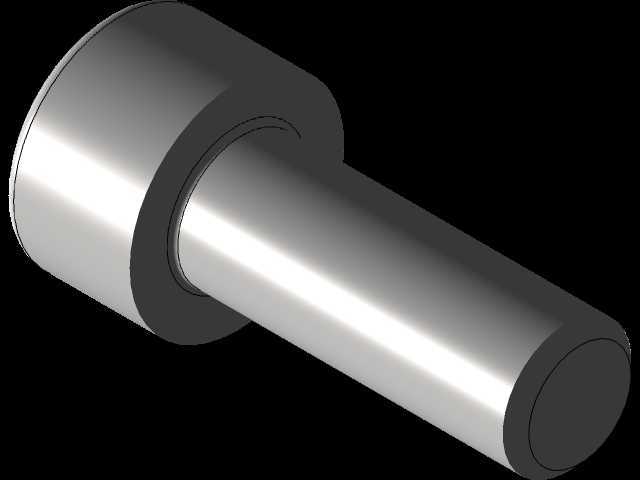

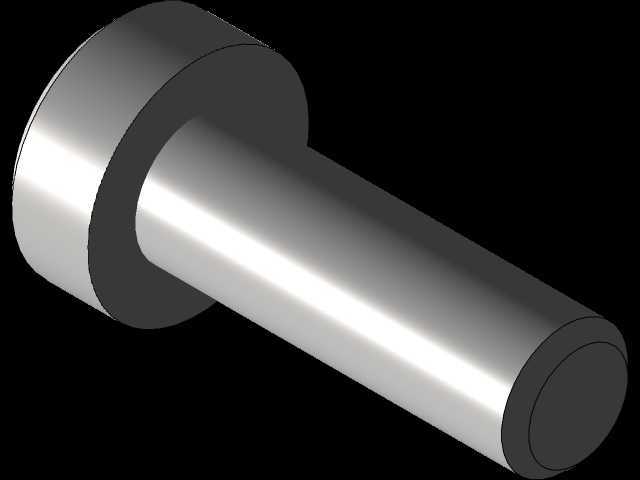

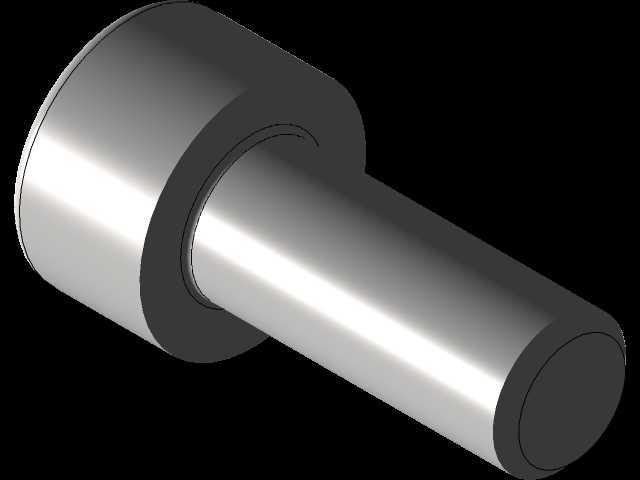

　　从设计思路上，整套结构优先考虑加工工艺性，所有外露的紧固件均采用标准内六角圆柱头螺钉，缸体、端盖、法兰类零件均采用规则的方形、圆形回转结构，没有复杂的异形曲面，普通铣床、车床即可完成全部零件加工，不需要特殊的五轴加工工序；零件之间的定位均采用止口定位方式，装配时不需要复杂的找正工序，能有效降低装配难度，适合教学场景下的拆装练习。外形尺寸与安装边界方面，整套装置的横向最大尺寸集中在动力输出端的法兰位置，纵向尺寸以立式缸体的顶部为最高点，安装时底部可通过曲轴箱下方的安装脚固定在基座上，安装脚的螺栓孔预留了足够的扳手操作空间，侧面的进气管路接口距离安装基准面的高度经过核算，外接管路时不会与基座平面产生干涉；缸体顶部的缸盖螺栓均高出缸盖平面一定距离，拆装时套筒可完全套入螺栓头，不会出现套筒与缸盖平面干涉的情况。

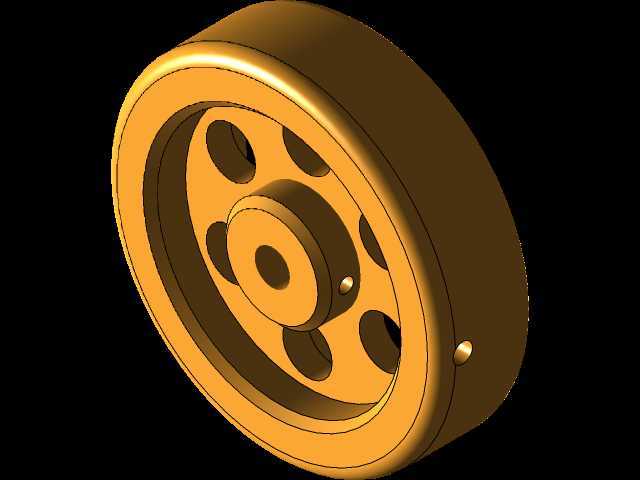

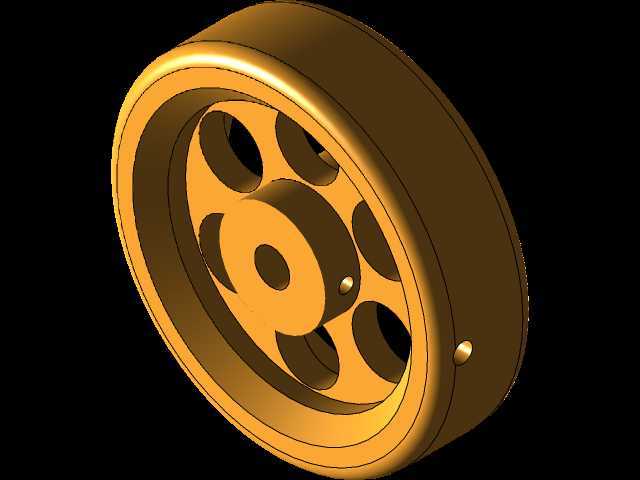

　　在实际应用中，这类小型立式蒸汽机结构也可作为小型蒸汽动力模型的核心动力单元，输出端可通过带轮、齿轮组传递动力，驱动小型发电机、水泵类负载，建模时已对所有运动部件做了间隙预留，活塞与缸壁之间、曲轴与轴承位之间、滑阀与配气腔之间的配合间隙都按照低压工况的公差要求设置，既不会因为间隙过大导致蒸汽泄漏，也不会因为间隙过小出现运动卡滞的问题；所有密封面的平面度要求都在建模时做了标注提示，加工时只要保证对应平面的平面度，即可满足低压蒸汽下的密封需求，不需要额外的高精度磨削工序。
