手摇式台式手动研磨机结构设计

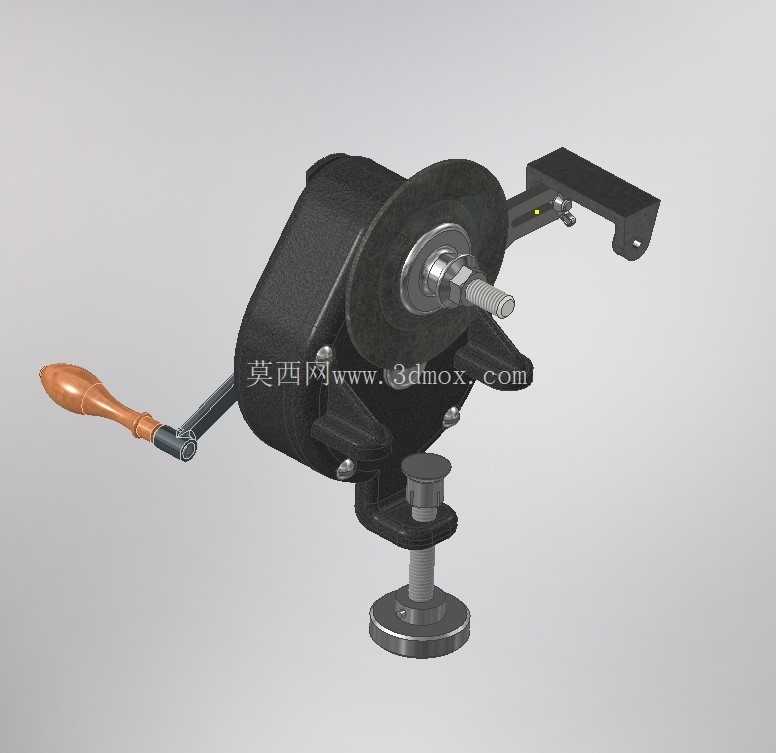

　　这款手动研磨设备主要面向小型五金加工、维修作业、精密零件修磨场景，在无电力供应的野外维修、户外装配作业，或是小批量零件的精密倒角、刃口修磨、小尺寸工件表面打磨工序中，能够替代大型电动磨床完成精细化加工作业，避免电动设备转速过高导致的工件退火、磨削量失控问题。设备采用夹装式固定结构，底部设置可调节锁紧螺杆与支撑底座，能够快速夹持在工作台边缘、台架型材等不同厚度的安装面上，夹持行程可覆盖常规钳工台、维修操作台的台面厚度范围，安装后整体重心偏向夹持侧，手摇作业时不会出现倾覆、晃动问题，无需额外打孔固定，拆装转移十分便捷。

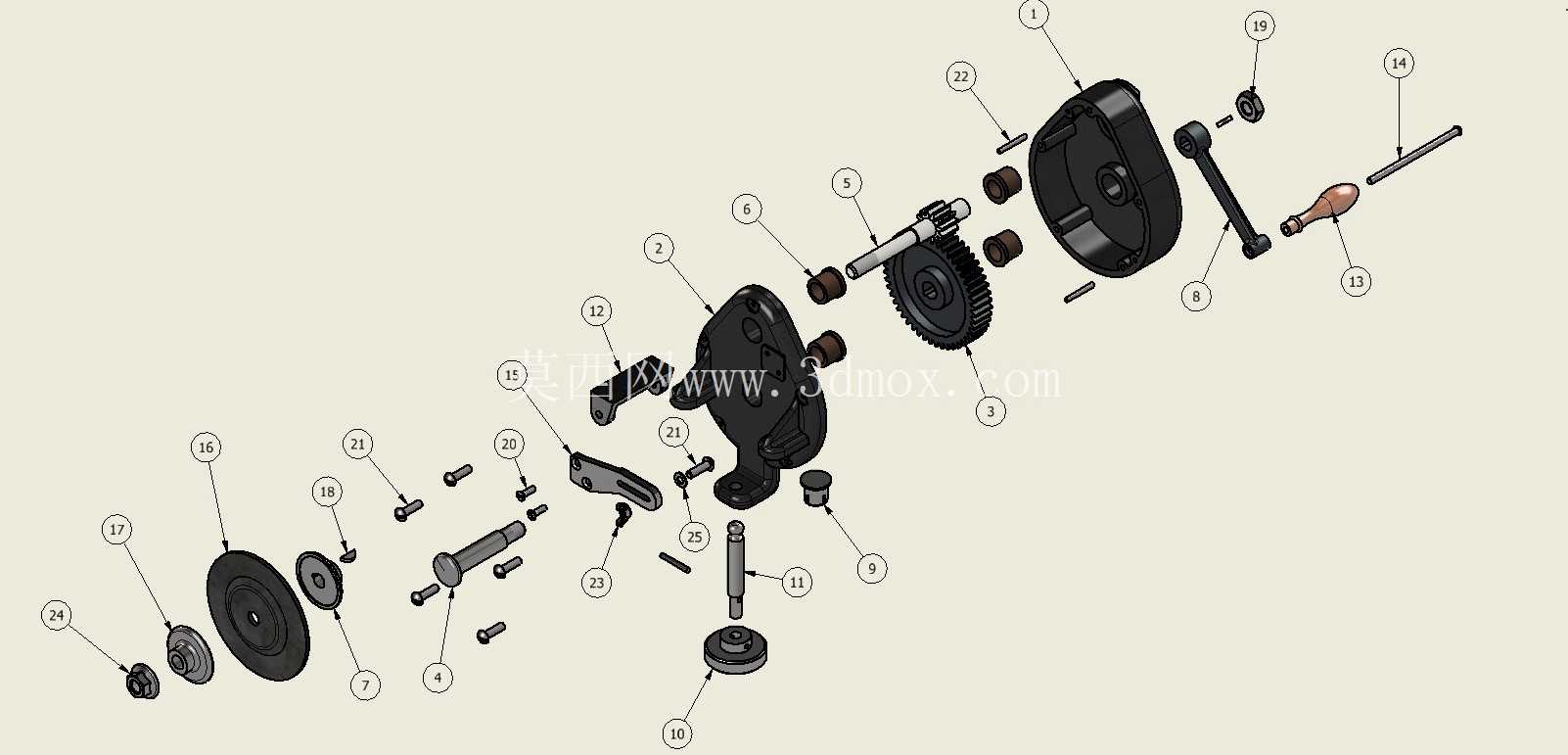

　　传动结构采用齿轮减速设计，摇臂输入的动力经内部齿轮组变速后传递至砂轮主轴，能够在较低的手摇输入转速下，让砂轮获得稳定的磨削线速度，同时齿轮组的传动阻尼均匀，作业时不会出现卡顿、转速突跳的问题，保证磨削面的平整度。砂轮侧设置可调节角度的工件托架，托架带有定位挡边，能够根据待磨削工件的角度需求调整托举位置，不管是小型刀具的刃磨、小零件的端面打磨，还是异形工件的倒角加工，都能通过托架获得稳定的支撑，避免手持工件磨削时的角度偏移问题。摇臂采用可拆卸式木柄握把，握持时贴合手掌轮廓，长时间手摇作业不易产生疲劳，握把与摇臂轴之间设置转动衬套，手摇时握把可随手掌姿态自由转动，减少手腕处的摩擦阻力。

　　设备外壳采用一体式铸铁结构，既能够为内部齿轮组提供封闭防护，避免磨削产生的金属碎屑进入传动腔造成齿轮磨损，又能依靠自身重量提升设备运行稳定性，减少磨削时的共振问题。主轴处设置砂轮锁紧结构，可根据不同的磨削需求更换不同粒度的砂轮、抛光轮，拓展设备的加工适用范围，砂轮外侧预留防护罩安装位，作业时可加装防护罩阻挡飞溅的磨屑，提升操作安全性。整体结构设计充分考虑手动作业的人机工程学，摇臂的转动半径、操作高度都适配成年人坐姿操作的舒适区间，夹持结构的调节旋钮设置在设备正面，无需探身到设备后侧即可完成锁紧固定操作，所有外露的转动部件都做了圆角处理，避免操作时剐蹭衣物或划伤手部。
