钻床用悬臂式钻压支撑构件

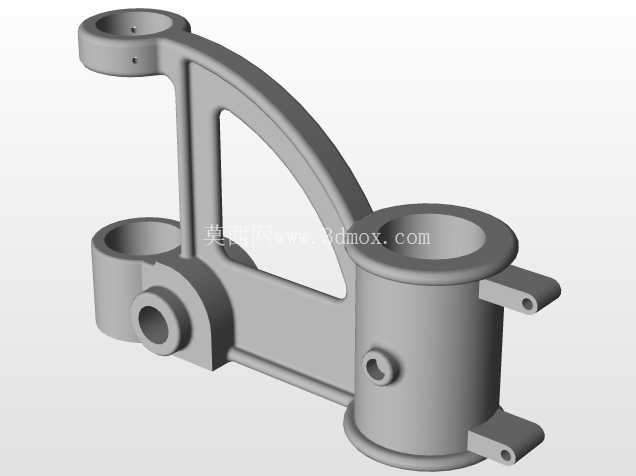

　　该构件主要应用于台式钻床、立式钻床的孔加工工位，作为钻削作业时的工件辅助支撑与定位承载结构使用，在批量钻削加工场景中，可配合夹具完成工件的角度支撑与位置固定，避免钻削过程中工件受轴向进给力产生位移、振颤，保障孔位加工的同轴度与端面垂直度公差要求。从结构设计来看，构件采用一体化铸造成型后做机加工的工艺路线，主体设置三处同轴度要求较高的筒状安装位：顶部带双定位销孔的耳座用于连接钻床主轴侧的压持臂，可随主轴进给做小范围角度摆动；中部大直径筒座为核心安装基准，内孔与钻床工作台上的定位立柱做间隙配合，可沿立柱轴向调整作业高度，筒身侧方伸出的带孔凸耳用于安装锁紧手柄，调整到位后可快速锁止位置；下部侧置的短筒座用于安装可换式钻套，针对不同直径的钻头可快速更换对应导套，避免钻头入钻时跑偏。

　　连接三处安装位的臂身采用三角形镂空的筋板结构，在保障整体结构刚性、抵消钻削轴向反作用力的前提下，尽可能降低构件自身重量，减少调整位置时的操作负载，臂身的过渡圆角均做R3-R5的圆弧处理，避免应力集中导致长期受交变载荷出现开裂问题。安装边界方面，核心基准筒座的内孔直径适配行业通用的φ35、φ40两种钻床定位立柱规格，底部安装端面到顶部耳座安装面的垂直距离为180mm，臂身最大水平伸展长度为120mm，可覆盖工作台面上方半径120mm范围内的钻削支撑作业，下部钻套安装位的轴线与基准筒座轴线平行度公差控制在0.02mm以内，可保障钻套引导的钻头进给方向与工作台面垂直。

　　实际使用时，该构件无需额外复杂固定，仅通过基准筒座套装在工作台立柱上即可完成安装，调整作业位置时松开侧方锁紧手柄即可沿立柱上下滑动、绕立柱水平旋转，适配不同尺寸工件的钻压支撑需求，尤其适合小型五金零件、仪表壳体类工件的钻孔工序，相比通用型平口钳的刚性压持，该悬臂式支撑可避开工件的异形轮廓面，从工件背部提供精准的支撑力，避免薄壁工件钻削时出现受压变形的问题。
