双导杆导向螺纹驱动直线滑台模组结构

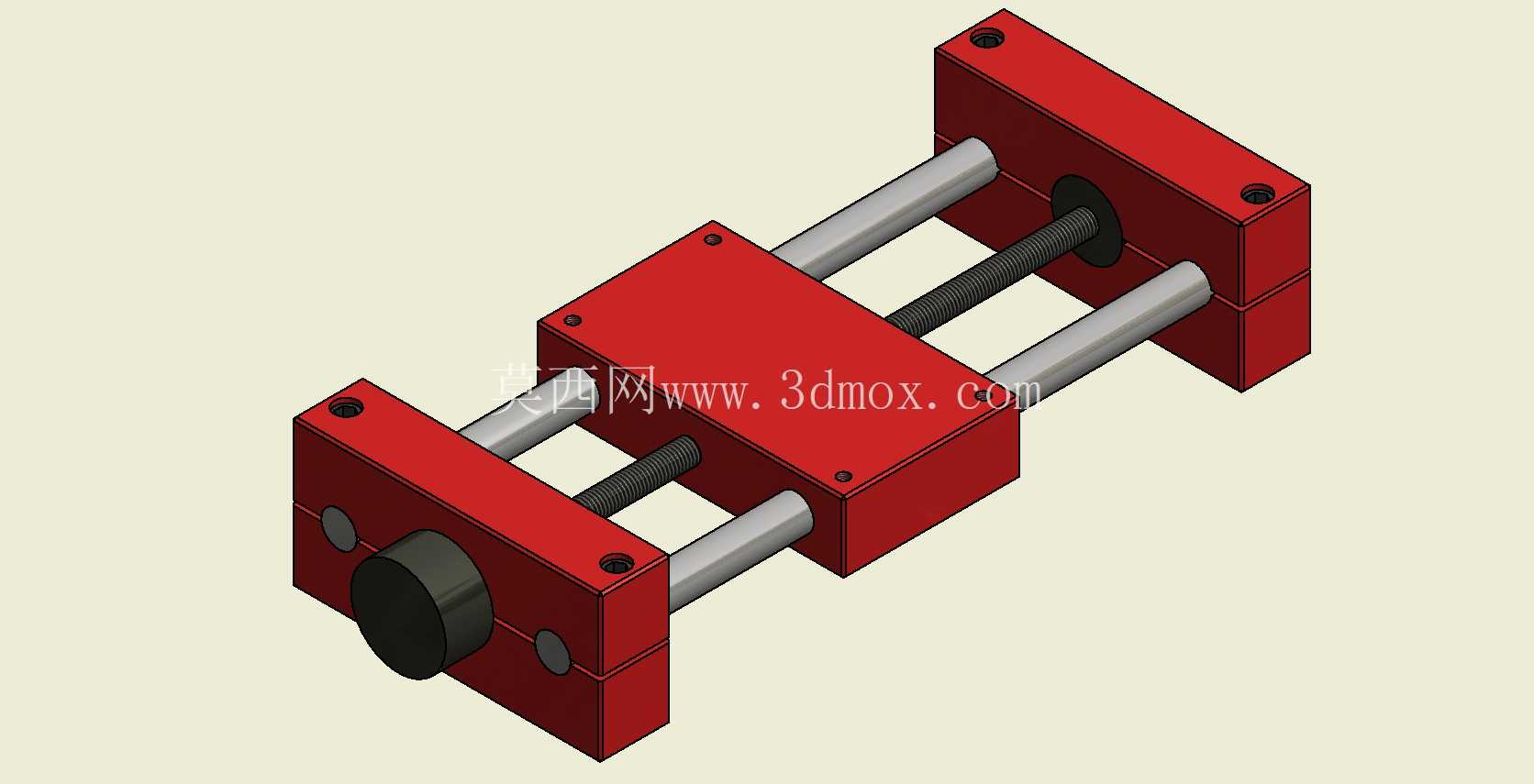

　　这款直线导向传动模组，核心采用双平行光轴导杆作为运动导向载体，搭配中央梯形丝杠作为动力输入传动件，整体采用三段式堆叠安装座结构，两端为固定支撑端座，中间为滑动运动载台，所有安装座均采用方块式铣削成型结构，安装面预留沉头螺栓孔，可直接通过内六角螺栓完成模组自身组装以及与外部设备的对接固定。从实际应用场景来看，这类结构常被用在小负载、低速往复运动的工位上，比如小型检测设备的探头进给机构、教学实验平台的位移调节单元、小型包装设备的推料工位，以及非标自动化设备里需要精准控制直线位移、且对侧向抗扭能力有一定要求的场景，相比单导杆结构，双导杆的布局可以抵消运动过程中产生的侧向偏转力矩，避免运动载台出现卡滞、偏磨的问题。

　　设计思路上，这款模组优先考虑了组装便捷性与维护成本，光轴导杆与端座采用过渡配合压装固定，不需要额外的锁紧套结构，减少了零件数量；中央丝杠的两端通过端座上的台阶孔实现径向定位，丝杠端部可直接连接手轮或者小型步进电机，既可以做手动调节使用，也可以拓展为电动驱动版本。安装边界方面，模组整体的宽度由两端端座的宽度决定，运动行程由导杆的有效长度以及丝杠的螺纹段长度共同决定，安装时需要保证两端端座的安装面共面，避免导杆出现平行度偏差导致滑动阻力增大；中间滑动载台的顶面预留了螺纹安装孔，可直接固定执行元件，载台与导杆配合的位置可根据负载需求选配直线轴承或者铜套，轻载手动场景下用铜套即可满足耐磨需求，需要频繁往复运动的场景则替换为直线轴承降低摩擦阻力。

　　结构细节上，每个安装座的边角都做了倒角处理，避免组装时划手，端座上的沉头孔深度刚好覆盖螺栓头，保证安装后表面平整无凸起，不会干涉周边其他部件的布置；丝杠与滑动载台之间采用螺母块连接，螺母块嵌入载台的凹槽内，通过螺栓锁紧，后期如果出现螺纹磨损，只需要更换螺母块即可，不需要更换整个载台，降低了后期维护的配件成本。这类结构没有复杂的钣金外罩，所有传动部件都外露，一方面方便日常观察润滑状态，及时给导杆和丝杠添加润滑脂，另一方面也减轻了整体重量，适合对安装重量有要求的轻型设备使用。
