20寸科尔三轮车用车轮组件三维设计

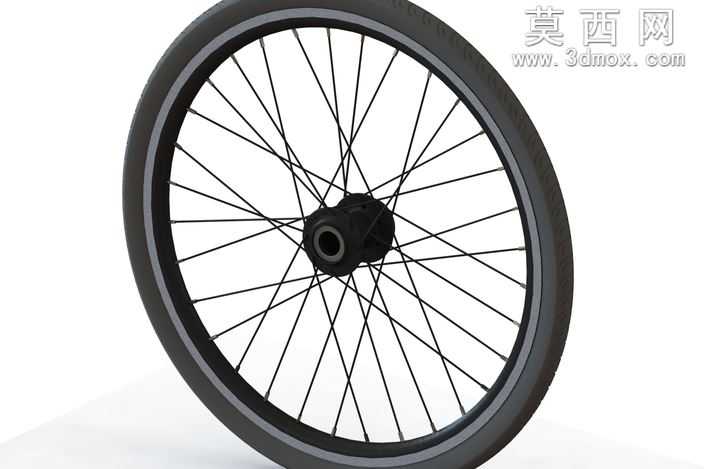

本作品为适配20寸科尔三轮车的车轮组件三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循非机动三轮车车轮的实际装配逻辑与尺寸规范，整体比例协调，可直接用于整车装配验证、结构优化或教学演示。模型整体以轮轴为中心完成对称式结构搭建，核心包含外胎、轮辋、辐条、花鼓集线器、盘式制动器安装位、控制台安装接口六大模块，各部件间的装配间隙、配合公差均按照民用非机动车辆的通用设计标准设定，无结构干涉、破面等建模问题。外胎部分采用实体建模搭配纹理贴图实现真实橡胶轮胎的质感，胎侧的防滑边条、胎面的细微防滑纹理均通过曲面拉伸、阵列命令完成还原，材质设定为哑光黑色橡胶，调整了粗糙度与反射参数，渲染后可呈现真实橡胶的漫反射质感，避免塑料感失真。轮辋部分采用薄壁环形结构建模，严格匹配20寸轮组的标准直径参数，边缘的胎唇卡槽、辐条安装孔位均按照实际加工尺寸定位，材质设定为亮面金属铝合金，通过调整金属度与高光参数，还原铝合金轮辋的冷冽金属光泽，同时预留了轮胎装配的定位基准面，方便后续装配约束。辐条部分采用细长杆类特征建模，通过圆周阵列命令完成36根辐条的均匀排布，每根辐条的两端分别与轮辋安装孔、花鼓集线器的挂点完成配合约束，还原了真实轮组辐条的交叉排布张力结构，材质设定为镀锌不锈钢，添加了细微的金属拉丝纹理，渲染后可呈现辐条的细长金属质感与光影反射效果。花鼓集线器作为轮组的核心传动部件，建模时还原了25毫米进线轴承的安装腔体、盘式制动器的六钉安装位、控制台安装的定位凸台，内部的轴承安装台阶、轴孔公差均按照标准轴承尺寸设定，可直接调用标准轴承模型完成装配验证，材质设定为高强度工程塑料搭配金属嵌件，不同材质区域通过分色材质球区分，清晰展示结构分区。盘式制动器安装位预留了标准碟片的安装孔距与安装平面，可适配常规非机动车碟刹组件的装配，控制台安装接口设置了走线槽与固定螺孔，还原了三轮车车轮集成控制线路的设计需求。渲染阶段采用工作室三点布光方案，主光从轮组侧上方45度打光，勾勒轮辋与辐条的金属轮廓，辅光补全暗部细节避免死黑，背光打出轮组的边缘轮廓光，突出轮胎与背景的层次感，最终渲染图可清晰展示轮组的整体结构、材质质感与各部件的装配关系，可用于产品展示、装配教学、结构优化参考等场景。
