移动式混凝土搅拌站带配料仓结构

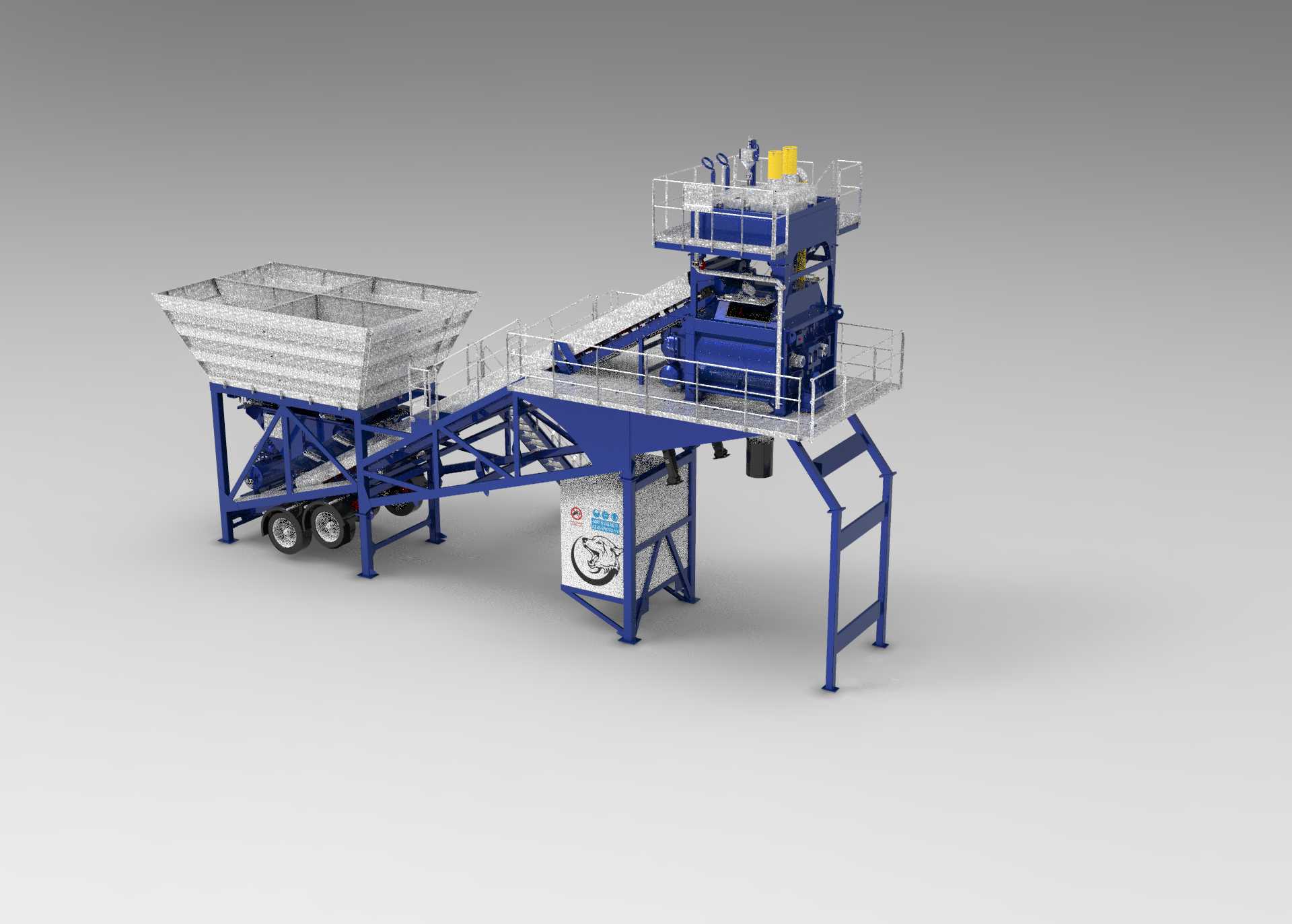

　　这套移动式混凝土搅拌站模型把骨料暂存、计量配料、提升上料、强制拌合与出料溜槽集中在一个可拖运框架内，适合公路改扩建、桥梁预制场、小型水利工程、临时房建工地等频繁转场的施工场景。设备到场后不需要像固定站那样开挖深基础，只需对停放区域做硬化找平，校核支腿承载和水平度，即可快速接入水电进行调试；工程结束后可整体拖挂转移，减少料仓、皮带和搅拌主机反复拆装的工作量。

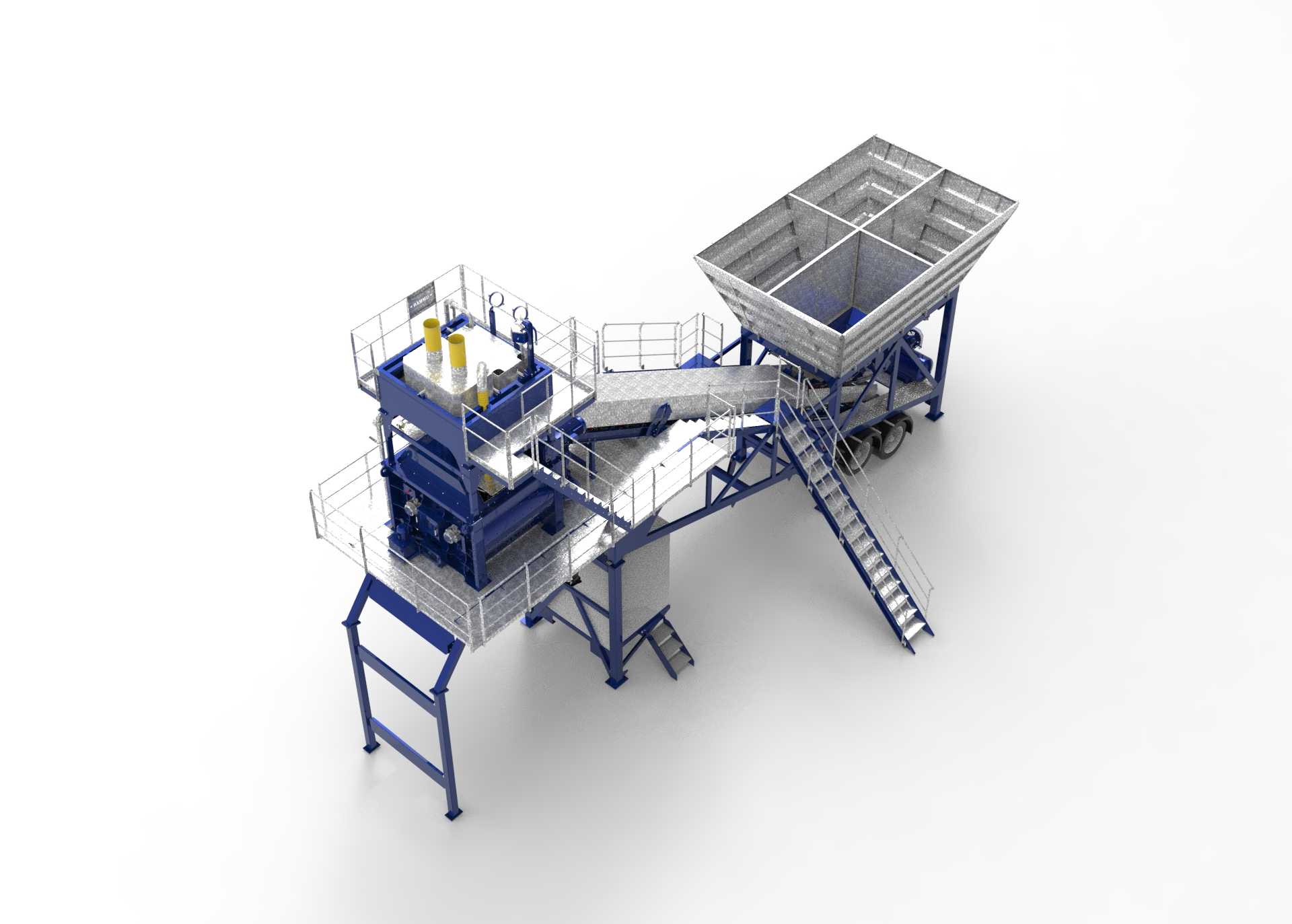

　　模型中右侧多格骨料仓承担砂石分级存放功能，仓体采用加宽斗口和斜壁收敛结构，便于装载机从侧向卸料，也能降低湿砂起拱风险。仓下设置计量斗和开门机构，不同规格骨料按配合比累计称量后汇入集料皮带；皮带以倾斜姿态将物料送入中部搅拌主机。粉料称量、水和外加剂管路在实际布置中通常围绕主机平台集中设置，三维建模时需要预留检修通道，并保证螺旋输送、称量斗和进料口之间的对位关系。

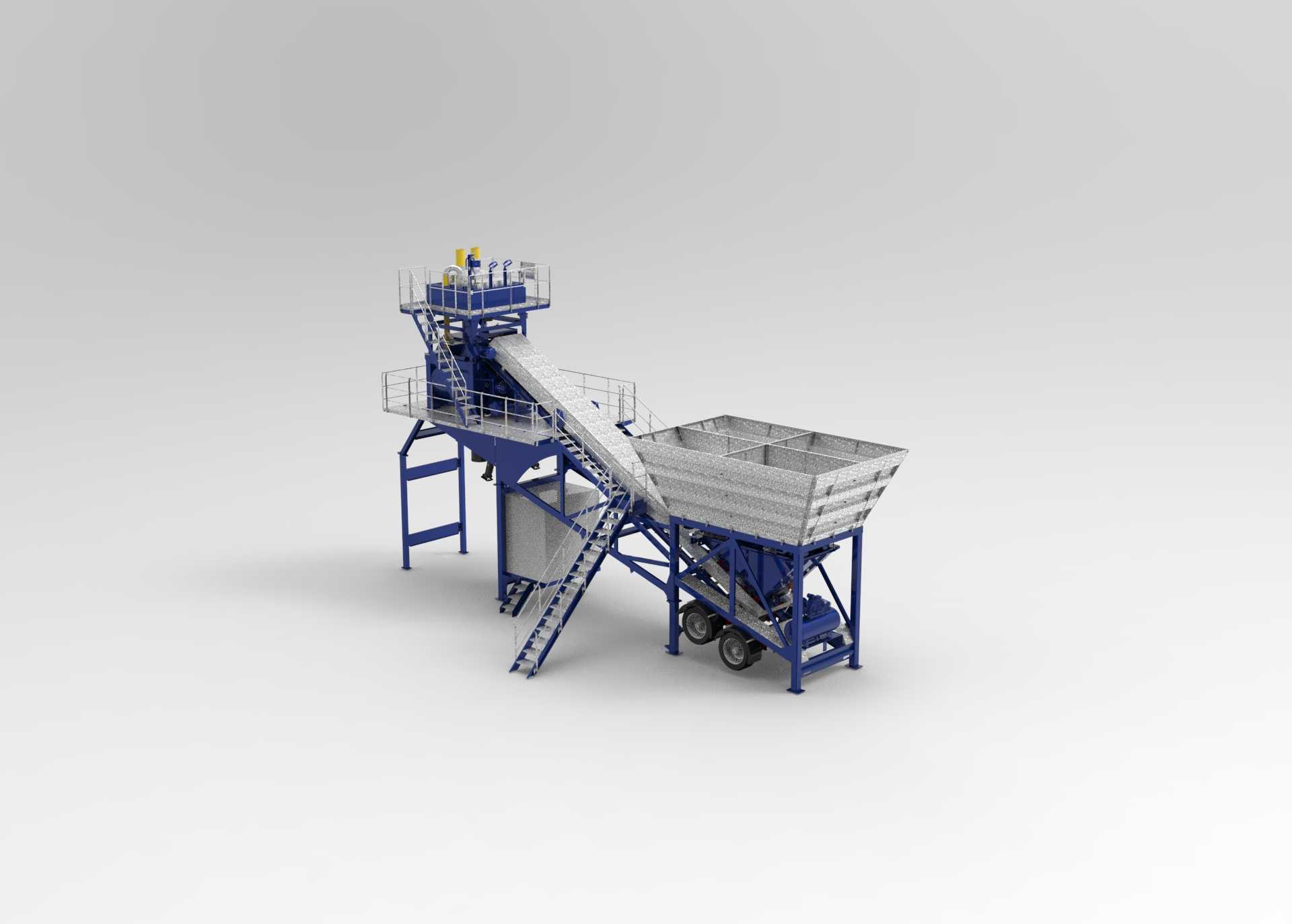

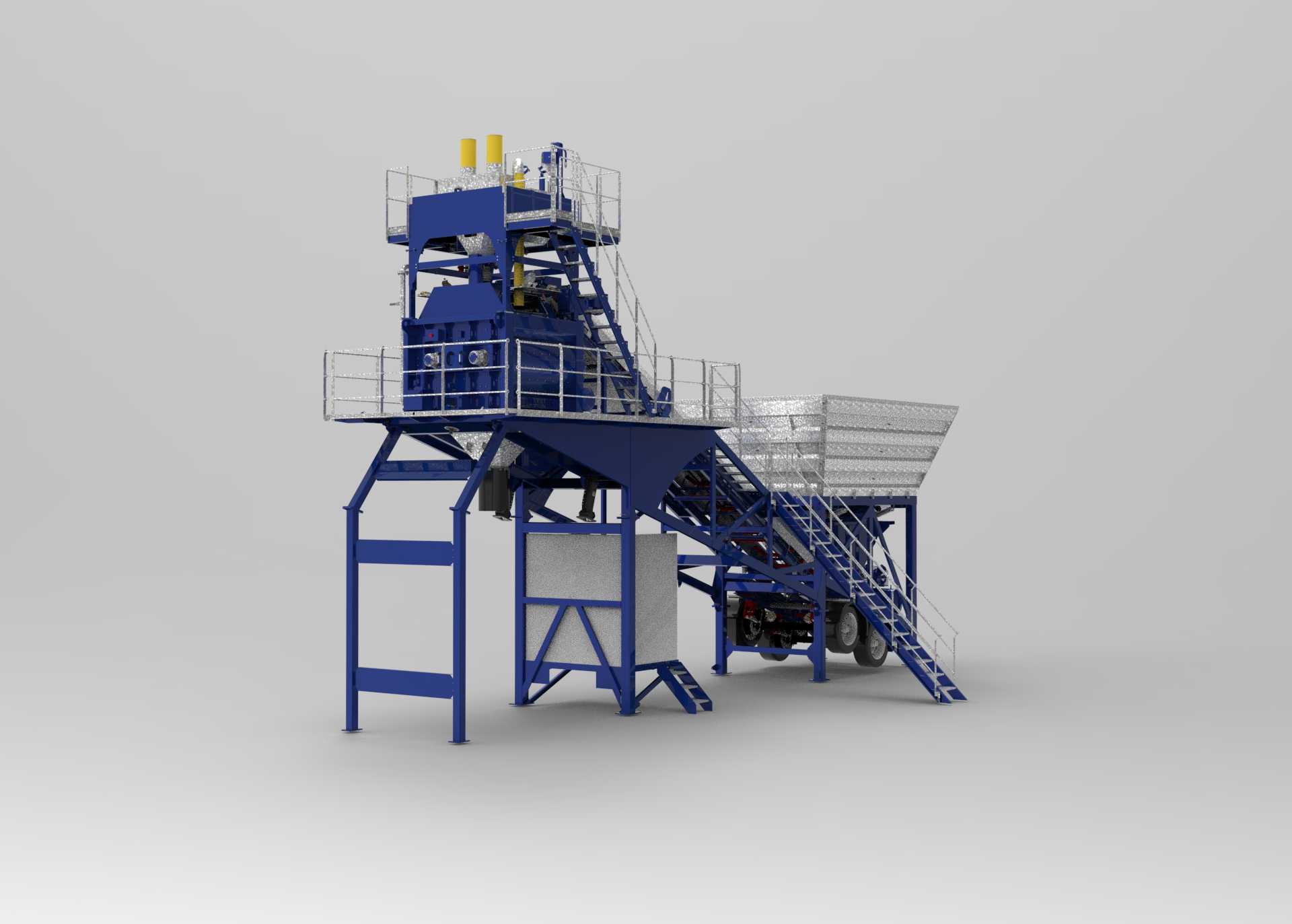

　　搅拌主机位于高架平台下方，采用集中驱动和检修平台布置，周围护栏、爬梯和操作平台均按人员巡检路径展开。主机下方保留足够的净空，可让搅拌车或接料斗就位，成品料通过卸料溜槽导出。斜皮带机架承担较大的张力和物料冲击，模型中支腿、拉撑、走台和护栏形成连续传力路径；设计时不能只看外形，还要核对滚筒包角、皮带跑偏调整空间、清扫器位置以及雨天打滑工况。

　　移动式方案的关键在于运输边界与工作状态的转换。拖运状态下，外露平台、护栏、支腿和部分溜槽需要折叠或锁定，使整机宽度、高度满足道路运输限制；工作状态下再展开支撑件，使轮轴不再承担主要工作载荷。底盘梁、牵引架、轮组和支腿构成主要承载体系，选型时应关注满载骨料时的轴荷分配、场地转弯半径以及风载下的稳定性。

　　从三维结构审查角度看，该模型完整表达了料仓容积分区、皮带倾角、主机层高、爬梯走向、出料高度和维护空间之间的关系。布置时应先确定搅拌车通行路线和接料点，再反推主机卸料高度；随后确定骨料仓容量和装载机上料方向，最后校核斜皮带与平台的干涉。料仓侧壁、支架立柱、皮带桁架和底盘大梁之间的连接节点要避免现场仰焊和封闭空间作业，检修门、称重传感器、滚筒张紧装置也应留出拆装余量。对于需要快速投产又不愿建设固定站的项目，这种一体化拌合单元在转场效率、场地适应性和设备复用率方面具有明显工程价值。
