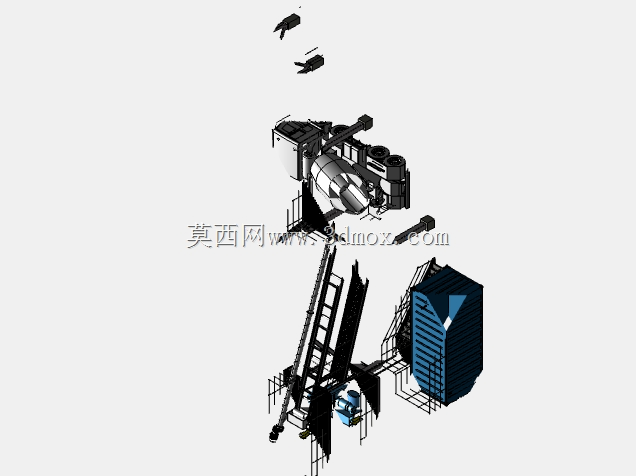

厄瓜多尔商混站厂区产线布局三维结构

　　这套三维布置方案围绕商用混凝土生产厂区的整体重构展开，落地场景针对海外属地既有搅拌站点的升级需求：原有厂区内骨料堆场、搅拌主机、粉料仓储与外加剂输送单元的排布已无法匹配新增产能设备，老线物料转运路径交叉、运维通道狭窄，改扩建时既要保留仍可服役的存量钢结构与基础，又要把新进场的配料、搅拌与暂存设备塞进有限征地红线内，因此整套模型从一开始就不是单台设备的独立建模，而是全厂区尺度的空间协同设计。

　　从实际生产用途来看，厂区核心功能链路覆盖粗骨料与砂料的堆存、累计称量、粉料密闭输送、水与外加剂精准配比、强制搅拌出料到搅拌车接驳装车的全流程。布局阶段首先梳理物料流向：骨料堆场设置在厂区地势较高侧，依靠装载机短距离上料至配料机料仓，避免重车长距离倒车；水泥、粉煤灰等粉料仓紧邻搅拌主机侧布置，螺旋输送机的水平输送长度控制在常规可靠区间，减少长距离输送带来的粉料堵管、功耗抬升问题；外加剂与供水系统架设在搅拌主机旁的集成机架上，管路沿支架分层排布，和强电走线分侧隔离，既方便日常校准计量精度，也避免管路滴漏侵蚀电气元件。

　　设计思路上优先解决老厂区最突出的动线冲突问题：模型里明确划分了骨料重载车进场通道、粉料罐车停靠卸料区、成品搅拌车装车等待区三条独立车行路径，重载入口与成品出口分设厂区两侧，彻底避免进场料车和出场罐车在单条通道内会车堵死。搅拌主机层的操作平台预留了完整的检修环绕通道，主机卸料口下方的装车高度按照当地主流搅拌车的进料口落差校准，既保证下料顺畅不抛洒，也留出了车辆对位的前后调整余量。粉料仓顶部的除尘器、安全阀、料位计的安装空间全部在三维里做了干涉校验，仓体支腿跨距避开地下原有旧基础，新增地脚螺栓的布置位置和既有地下管线走向逐一核对，避免施工阶段开挖破坏旧线缆。

　　外形尺寸与安装边界层面，整套厂区布局严格贴合征地红线退界要求：周边围挡和设备外轮廓的最小间距满足消防检修要求，骨料堆场的挡墙高度、堆料坡角按照砂石安息角设定，防止堆料滑坡侵占通道。搅拌楼主钢架的立柱定位同步核对了设备吊装预留空间，大型搅拌主机、配料机的进场吊装路径在模型中做了模拟，确认吊车支腿站位、回转半径范围内没有既有架空管线遮挡。皮带输送机的倾斜角度、通廊宽度按照输送产能匹配，通廊两侧设置检修走道与防护栏杆，头部滚筒、尾部张紧装置的位置都留出了更换维护的操作空间。

　　针对厂区配套的公用单元，模型里也同步排布了空压机房、配电房、废水沉淀池的位置：废水沉淀池紧邻搅拌主机清洗出料侧，清洗产生的废浆水可通过沟槽自流进入沉淀系统，处理后的回用清水管路接回搅拌用水箱，实现厂区内废水闭环；空压站布置在远离骨料粉尘的上风侧，压缩空气管路沿主管架通向各气动阀门、气缸用气点，管路坡度朝向排水阀，避免冬季低温时段管内积水冻堵。所有架空管线的层高都满足下方通行车辆的限高要求，跨通道位置的管线做了防撞标识对应的支撑加固。

　　整套三维结构把厂区内土建基础、钢构架、工艺设备、管线桥架、道路动线全部整合在同一装配环境中，设计阶段即可提前发现设备与基础、管线与通道、新设备与旧有设施之间的干涉问题，不用等现场施工安装时才临时切割改架，对于商混站改扩建类项目来说，这种全厂区尺度的三维布局校核，能大幅缩减现场安装的返工量，也方便业主方在动工前直观确认各功能区的划分是否符合当地实际生产调度习惯。
