挖掘机裂土器毛毛虫斗齿结构设计

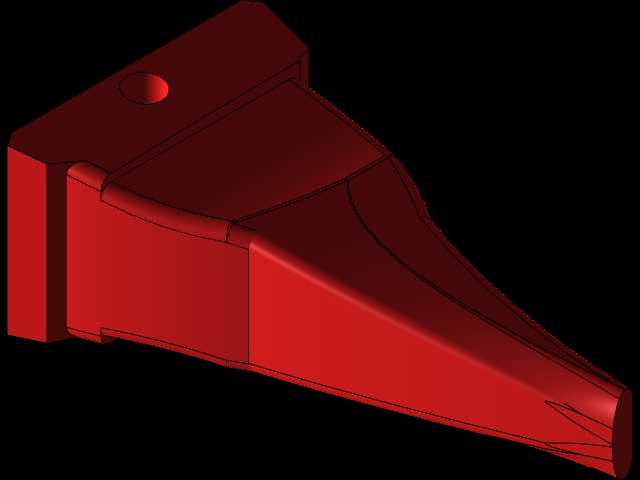

　　这类斗齿多用于挖掘机前端裂土器总成，也就是常说的松土器、尾钩工作装置上，和常规挖斗斗齿的作业工况有明显区别，常规挖斗斗齿主要应对土方、砂石的铲装切入，而这类裂土齿要直面硬土、风化岩、冻土层、老旧路面铺装层的破碎剥离作业，作业时需要承受整机推压、提升带来的大载荷冲击，还要应对硬质物料的持续磨粒磨损，所以结构设计上和普通斗齿有明确的差异化。从结构形态来看，整体采用楔形变截面设计，齿尖部位收窄做锐角过渡，能在作业时将整机的下压力集中在极小的接触区域，快速切入硬质土层或风化岩层，减少切入阻力；从齿尖向安装基座方向，截面逐步加厚加宽，一方面提升齿身整体的抗弯折能力，避免大载荷冲击下出现齿身断裂，另一方面也能在齿身被磨损后保留足够的结构强度，延长部件的有效使用寿命。

　　安装端采用适配裂土器齿座的卡槽式结构，侧面预留的销孔用于安装固定锁销，装配时直接卡入对应齿座的卡槽后穿入锁销即可完成固定，不需要额外焊接，现场更换十分便捷，能大幅缩短设备停机维护的时间。设计过程中需要重点匹配对应吨位挖掘机的裂土器安装边界，齿座卡槽的尺寸、锁销孔的位置与孔径都要和对应型号的齿座完全适配，避免出现装配间隙过大导致作业时晃动冲击，或是间隙过小无法顺利装配的问题；齿身的过渡圆角需要做圆滑处理，避免应力集中，尤其是齿身与安装基座衔接的位置，是作业时应力最高的区域，圆角半径过小很容易在持续冲击载荷下出现疲劳裂纹。

　　齿身的工作曲面做了流线型优化，在切入物料后能顺着曲面引导物料分流，减少作业时的拖拽阻力，同时也能降低物料对齿身侧面的冲刷磨损。这类部件的作业场景覆盖矿山表层剥离、基建工程场地平整、冻土层施工、老旧路面破碎翻修等多个工程领域，作为裂土器直接接触物料的易耗部件，其结构合理性直接影响整机的作业效率和易耗件更换成本，建模时需要重点关注安装配合面的尺寸精度，以及齿身受力区域的壁厚分布，既要保证足够的结构强度应对冲击载荷，也要避免不必要的材料冗余增加部件自重，给工作装置带来额外的负载。实际作业中，这类裂土齿的磨损主要集中在齿尖下侧和齿身迎料面，所以设计时也会在这些易磨损区域预留足够的磨损余量，在不影响安装配合的前提下，尽可能提升部件的单次使用寿命。
