履带式滑移装载推铲作业设备结构设计

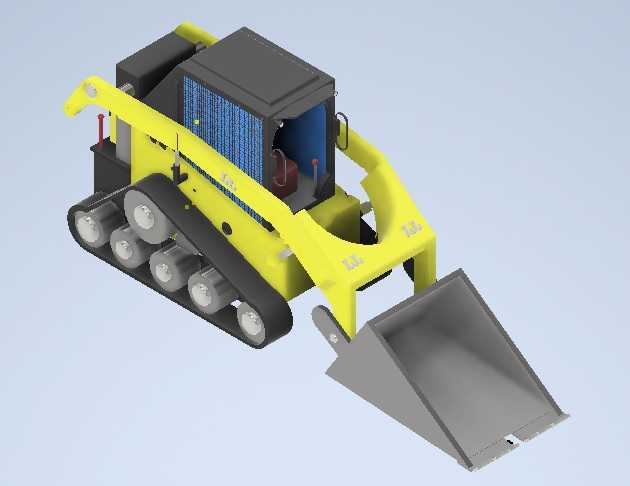

　　这款履带式滑移作业设备的三维结构设计，核心围绕狭小空间内的散料转运、场地清整作业需求展开，区别于常规轮式滑移设备，履带式接地结构能在泥泞、松软、凹凸不平的作业面提供足够附着力，不会出现轮式设备常见的打滑陷车问题，适配市政管网抢修、厂区车间内部物料倒运、园林场地平整、农牧场清粪堆料这类轮式大型设备无法进入的狭窄作业场景。从结构布局来看，整机采用紧凑的后置动力舱设计，动力单元、散热模块集中布置在车体后半部分，既平衡了前端铲斗满载时的重心偏移，也预留了足够的前部作业机构安装空间，履带行走机构采用多组负重轮沿履带梁排布的结构，负重轮直接贴合履带内侧橡胶面，没有额外的托带轮设计，降低了行走机构的整体高度，让整车离地间隙控制在合理范围，既保证了非铺装路面的通过性，也避免了整机重心过高带来的侧翻风险。

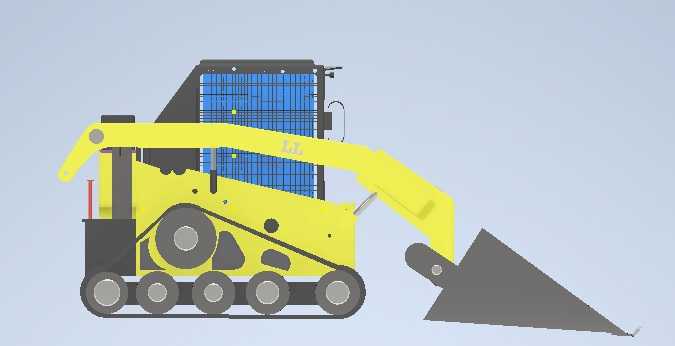

　　前端工作装置采用摇臂式举升结构，两侧举升臂直接铰接在车体前部的主结构梁上，举升油缸隐藏在臂架与车体侧围之间，不会在作业过程中被散落物料磕碰损伤，铲斗采用整体冲压成型的耐磨斗型，斗刃部分做了加厚处理，斗底弧度兼顾了插入料堆的切入角度和满载时的物料留存率，不会在举升转运过程中出现物料撒漏。滑移转向的核心是两侧履带独立驱动，通过左右履带的转速差甚至反向转动实现原地转向，这就要求车体主框架必须具备足够的抗扭刚度，设计过程中主承载框架采用矩形钢管拼焊结构，动力舱安装位、举升臂铰接位、行走机构固定位都做了局部加强筋处理，避免频繁转向、重载举升过程中出现框架变形。

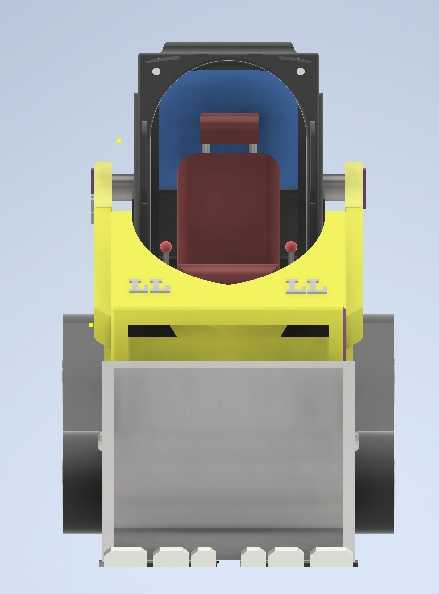

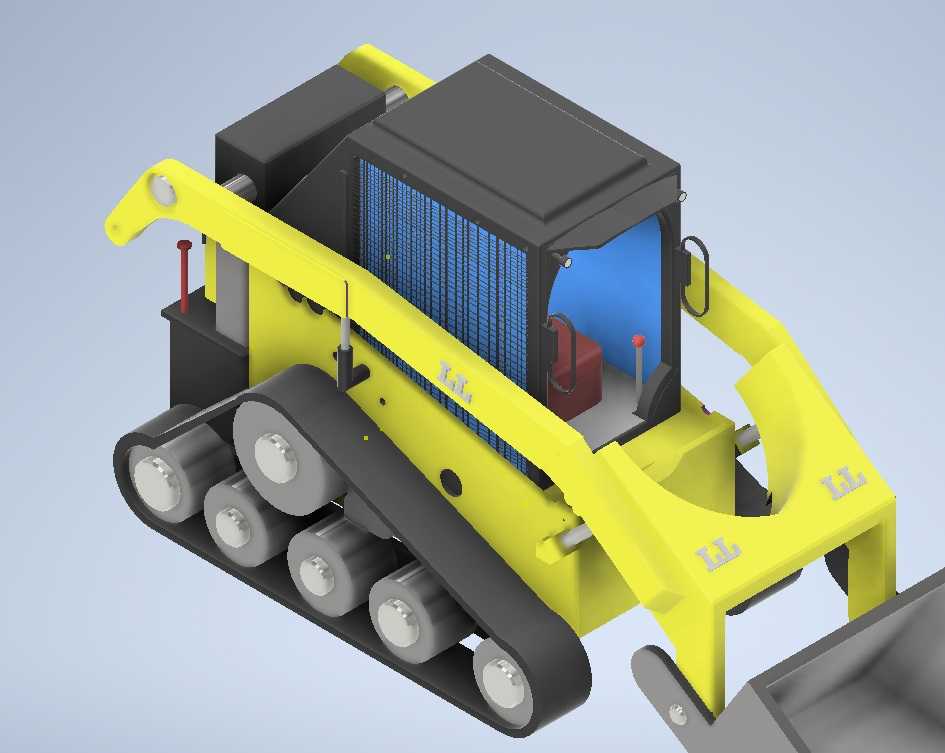

　　散热模块布置在动力舱侧部，采用大面积风冷散热结构，进风口朝向车体外侧，作业过程中不会被前端扬起的粉尘直接堵塞散热芯体，同时散热舱预留了足够的维护开口，日常清理滤芯、检查油液不需要拆解大面积外覆盖件。操作舱采用半开放布局，操纵杆件布置在操作人员两侧，符合人体工程学操作范围，舱内预留了安全扶手和紧急停机开关的安装位，外覆盖件采用可拆卸式玻璃钢护板，重量轻且抗磕碰，损坏后可以快速单独更换。

　　从安装边界来看，整机宽度控制在1米级，能顺利通过常规民用建筑的单开门洞，长度不含铲斗时仅为1.8米左右，搭配履带行走结构，能在层高2.2米以上的地下空间、厂房夹层内正常作业，举升臂最大举升高度下的卸料角度能满足向普通轻型货运卡车货箱卸料的需求，不会出现卸料高度不足的问题。设计过程中还考虑了不同属具的适配性，前端铰接位的销轴尺寸、液压输出接口都做了通用化设计，除了标配的推铲铲斗，还可以快速更换破碎锤、抓斗、扫雪辊等属具，拓展设备的适用场景，液压管路沿举升臂内侧排布，固定卡扣采用减震橡胶垫包裹，避免作业过程中管路震动磨损，所有铰接点都预留了黄油嘴安装位，方便日常维护注油，延长销轴衬套的使用寿命。行走机构的驱动轮布置在履带架后部，和动力舱内的行走马达直接连接，减少了传动环节的功率损耗，履带采用橡胶履带结构，不会对硬化路面造成损伤，适合在已完工的厂区、小区内部作业，不需要额外做路面保护。
